24
Termostat Kontrolü ( TB_THM-l)
Üçüncü taraf
denetleyicisine
bağlayın
BMS Sistemi ( TB_BMS-l)
BMS
Sistemine
bağlayın
Kesik Kontak Çıkışı ( TB_BMS-O)
Denetleyici Ana Kartı
Alarm çıkışı
(AL)
Çıkış
1 (O1)
Çıkış
2 (O2)
Buz çözme
sinyali
(DFRT )
Isıtıcı Çıkışı (HTR1 ve HTR2)
Isıtıcıyı
devre açıcıya
bağlayın
Isıtıcıyı
devre açıcıya
bağlayın
Ünit
e
açık/
kapalı
Soğuk/
Sıcak
mod
seçimi
So
ğu
k/
Sıcak
aya
r
noktası
24V A
C
Besleme
V
oltajı
Termostat kontr
ol
g
irişleri
(G, Y1, Y2,
W1,
W2)
(iv) Yardımcı Elektrikli Isıtıcı Çıkışı (HTR1 ve HTR2)
Isıtıcı kontaktörüne enerji vermek için kullanılanılan denetleyici ana kartta iki adet çıkış pimi (HTR1 ve HTR2) vardır.
Güvenlik sorunlarını önlemek için kontaktör buna göre seçilmelidir.
Isıtıcı yerel ve ulusla yasalara göre takılmalıdır. EN60335-2-40
’
a uygun olmalıdır.
Isıtıcıda/ünitede tehlike veya hasarı önlemek için ısıtıcıya termal sigortalar takılmalıdır. Denetleyici ana kart veya
üşeyicide arıza olduğunda bu özellikle önemlidir.
Isıtıcı üniteye zarar verme riskinin olmadığı güvenli bir yerde olmalıdır.
Isıtıcıya takılan ünite için yanmaz kanal kullanın.
Elektrikli ısıtıcı için farklı güç kaynağı kullanın ve her ısıtıcı için devre kesici takın.
Ünitede en fazla sıcaklık 60°C
’
yi aşmamalıdır. Sıcaklığın bu değeri aşmadığından emin olmak için kurulum veya
hizmete alma sırasında sıcaklık ölçümü yapılmalıdır.
Buna göre uygun güvenlik aygıtı veya termal koruyucu seçin.
Isıtıcı kesinlikle ünite içine takılmamalıdır. Isıtıcı için önerilen yer ısıtıcının ünite içindeki sıcaklığın 60°C
’
yi aşmamasını
sağlayacak kadar yeterli mesafe olduğu besleme kanalının içidir.
(v) Ekonomizör denetimi
Ana kontrol panelinde ekonomizör işlevini etkinleştirmeden önce, ekonomizör kitinin tavan ünitesi ile
birleştirildiğinden emin olun. Aksi taktirde arıza meydana gelecektir.
Ekonomizör işlevini etkinleştirmek için, DIP Anahtarı Ayarını ayarlayın: Denetleyici ana kartında SW4 - ON (varsayılan
OFF) ve G6 panel parametresi ‘1’ (varsayılan ‘0’).
G6 = Ekonomizör denetimi
0 = devredışı
1 = etkin.
Ekonomizör denetleyicisi kartında, farklı gereksinimlere göre esnek seçim sağlayan 4 DIP anahtarı ve 3 şönt
bağlantı teli vardır:
– DIP Anahtarı 1:
Isıtma modunda minimum temiz hava girişi ayarı, farklı pimler seçildiğinde farklı açıklık ayarı
sağlar. SW1: %5, SW2: %10, SW3: %15, SW4: %20, SW5: %25, SW6/7/8: işlevsiz, Varsayılan:
%0 (seçim yok, tümü OFF).
– DIP Anahtarı 2:
Soğutma modunda minimum temiz hava girişi ayarı, farklı pimler seçildiğinde farklı açıklık
ayarı sağlar. SW1: %0, SW2: %5, SW3: %15, SW4: %20, SW5: %25, SW6/7/8: işlevsiz, Varsayılan:
%10 (seçim yok, tümü OFF).
– DIP Anahtarı 3: CO
2
PPM seviyesi eşik değeri seçimi, farklı pimler seçildiğinde farklı ayar değeri sağla. SW1:
%25, SW2: %50, SW3: %75, SW4: %100, Varsayılan: %0 (seçim yok, tümü OFF).
– DIP Anahtarı 4:
Çalışma tipi, aşağıdaki seçimi içerir:-
SW1: OFF = Farklı sıcaklıkta çalışma (varsayılan), ON = Şu anda işlevi yok.
SW2: OFF = Ekonomizör modu (varsayılan), ON = Temiz hava modu.
SW3: OFF = Aşırı soğutma koruması etkin (varsayılan), ON = Aşırı soğutma
koruması etkin değil.
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü

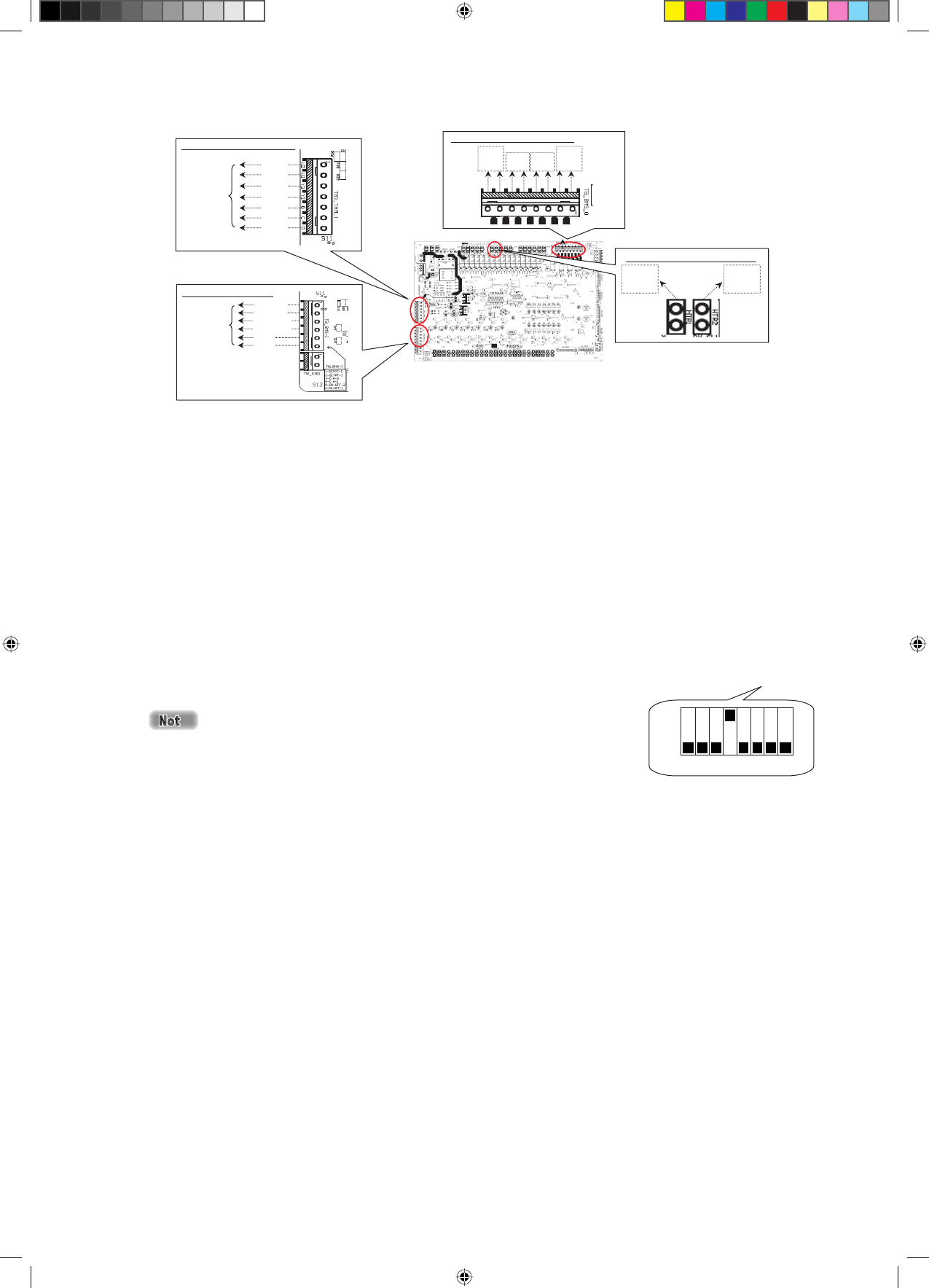

Aşağıdaki şekil thermostat kontrolü ve BMS sistemi için kullanılan ana kontrol panelindeki bağlantı kutularının
konumunu göstermektedir. Bunun yanı sıra, yardımcı elektrikli ısıtıcı çıkış pimleri de gösterilir.
1
2
3
4 5
8
6 7
ON
OFF
