(iii) Installationsplats
Följ rekommendationerna som ges i del (A) under kapitlet
”
INSTALLATION AV ENHETEN
”
i denna handbok. Dessutom
fi nns ett behov av att överväga installationsförhållandena runt satsen såsom:
Regnskyddets frigång från golvet skall aldrig ackumulera någon snö eller vatten.
Friskluftsintaget är inte vänt i den rådande vindriktningen.
Uteluften skall alltid vara ren och luktlös, uppfylla gränsvärdet för koncentration av fl era föroreningar enligt lokala
normer, och inte överstiga gränsvärdet ( TLV ) för giftighet angivet i lokala normer.
(iv) Spjällfunktion
Kontrollera de två spjällen i ekonomisatsen, som är punkt 2 och 11 genom att vrida spjällets axel +90° och -90°
(fullt öppet till helt stängt eller vice versa). Vridningen av spjället skall gå enkelt och lätt. Eventuella skador eller
avvikelser skall rapporteras till auktoriserad serviceavdelning.
ü
ü
ü
C
Verktyg och material som krävs för installation
(i)
Elektrisk skruvmejsel med diverse hylsor
(ii)
Elektrisk borrmaskin med diverse hylsor
(iii) Liten platt skruvmejsel
(iv) Kniv
(v) Stjärnskruvmejsel
(vi) Måttband eller linjal
(vii) Skiftnyckel (liten storlek)
(viii) Kofot och hammare
(ix) Väderbeständigt tätningsmaterial (t.ex. silikon)
(x) Packning
(xi) Säkerhetslåsfl ik
(xii) Buntband
D
Riktlinjer för installation
(i)
Montering för sidoutblås (horisontellt)
STEG1
– Bryt strömförsörjningen till enheten och installera en säkerhetslåsfl ik före installation, driftsättning eller service
av ekonomienheten. Förbered alla verktyg som krävs enligt ovan.
STEG 2
-
Packa upp trälådan med ekonomisatsen med hjälp av kofot och hammare. Ta sedan bort påsarna som innehåller
lösa delar och fästelement med hjälp av kniven. Utför kontroll före installation enligt ovan.
STEG 3
-

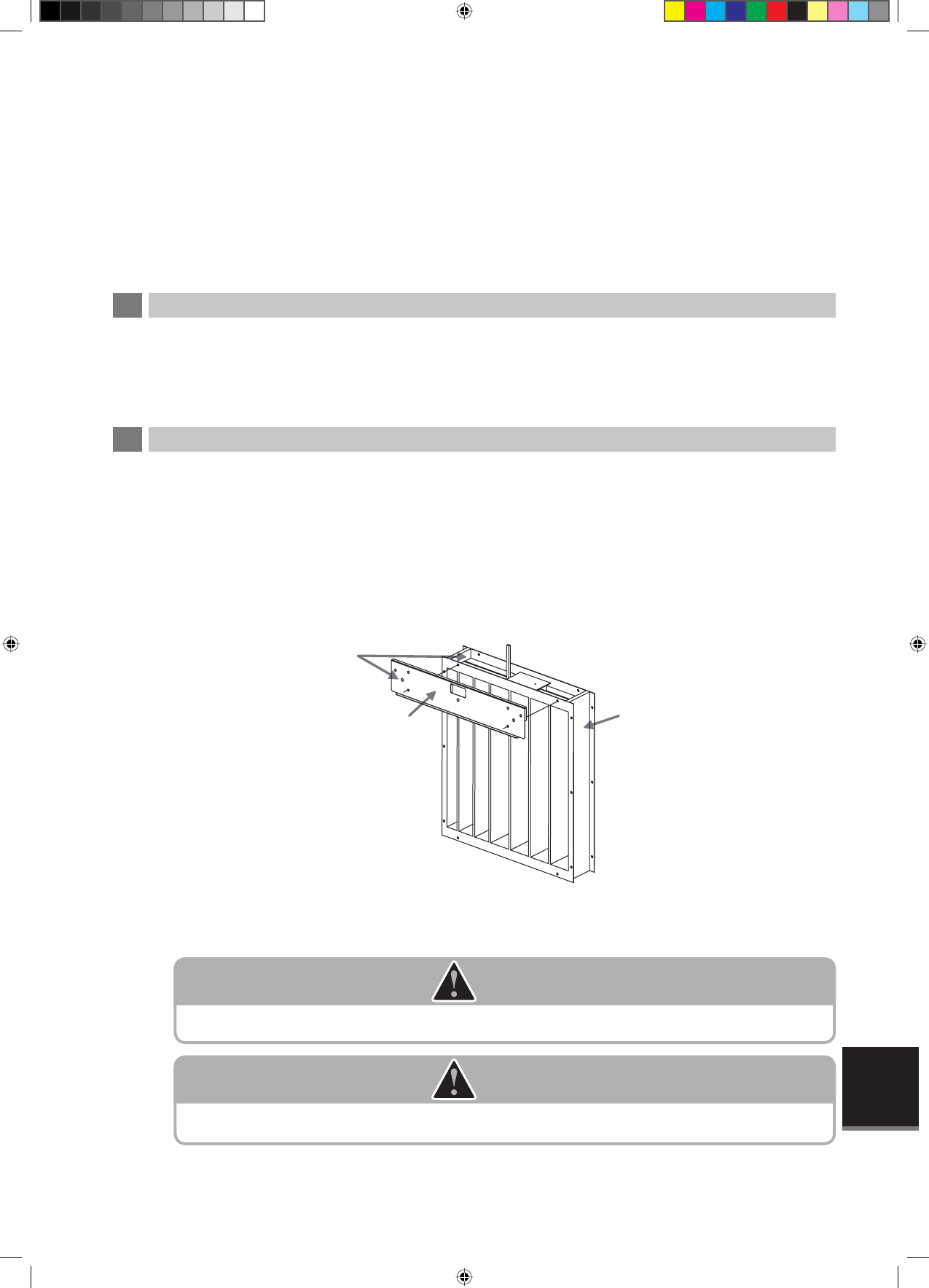

Montera fästet, returluftspjäll (punkt 10) med returluftspjäll (punkt 11) med hjälp av skruv M5x16 (punkt 13) som
medföljer satsen.
Skruva fast punkt
10 med punkt 11
Punkt 10
Punkt 11
STEG 4
-
Montera 1st Belimo ställdon, LF24-SR (punkt 1) märkt
”
RA
”
med returluftspjäll (punkt 11). Rikta in och för in hålet
på ställdonet mot spjällets axel.
VARNING 1
Standardinställningen för returluftspjället (punkt 11) skall vara helt öppen. Säkerställ att detta spjället är i “helt öppen”
position innan montering av ställdonet. Underlåtenhet att göra detta kan orsaka fel under enhetens normaldrift.
VARNING 2
Ytan på ställdonet som är vänd uppåt/ utomhus skall vara märkt med
”
L
”
symbolen för att säkerställa rotationen av
ställdonsmoduleringen medurs. Underlåtenhet att göra detta kan orsaka fel under enhetens ekonomidrift.
