39
Ε
Λ
ΛΗΝΙΚΆ
G
Έλεγχος Ζήτησης Εξαερισμού
- Μια τεχνική που μειώνει την κατανάλωση ενέργειας ενώ διατηρεί επαρκή ποιότητα αέρα αποτελεί τον εξαερισμό
ελεγχόμενης ζήτησης. Αντίθετα από τη ρύθμιση σε σταθερό ρυθμό ανανέωσης αέρα
,
ο αισθητήρας του διοξειδίου
του άνθρακα (αισθητήρας CO
2
) χρησιμοποιείται για τον έλεγχο του ρυθμού δυναμικά
,
με βάσει τις εκπομπές των
πραγματικών ενοίκων του κτιρίου.
- Αισθητήρας
CO
2
είναι ένα προαιρετικό συστατικό που παρέχεται στο πεδίο. Ανατρέξτε στις παρακάτω πληροφορίες
για τη σύσταση της επιλογής του αισθητήρα CO
2
:
(i) Τύπος:
Τύπος
αεραγωγού
(ii)
Είσοδος Ισχύος: 24 VDC
,
50Hz
(iii)
Εύρος θερμοκρασίας λειτουργίας: 0 ~ 52°C
(iv)
Εύρος θερμοκρασίας περιβάλλοντος: -15 ~ 52ºC
(v)
Εύρος μέτρησης: 0 ~ 5000 PPM (εξαρτάται από την εφαρμογή)
(vi)
Τάση απόδοσης: 2 ~ 10 VDC
(vii) Μέγεθος καλωδίου: AWG18
(viii) Μέγιστο επιτρεπόμενο ρεύμα: 7A
(ix)
Πρότυπα Συμβατότητας: Να ακολουθήσετε τοπικούς και εθνικούς κανονισμούς
- Ο ελεγκτής εξοικονόμησης συνοδεύεται από ένα λογισμικό κτιρίου το οποίο είναι έτοιμο να ενσωματωθεί στον αισθητήρα
CO
2
. Ενεργοποιείται μόνο στην κατάσταση εξοικονόμησης. Ο χρήστης επιτρέπεται να επιλέξει τις διάφορες τιμές κατωφλιού
μέσω του διακόπτη 3. Ανατρέξτε στις οδηγίες της ρύθμισης του υλικού που δίνονται στο μέρος (D) (v) στο κεφάλαιο
“
ΟΔΗΓΊΑ ΛΕΙΤΟΥΡΓΊΑΣ ΕΛΈΓΧΟΥ
”
σ
”
αυτό το εγχειρίδιο για επίπεδο κατωλιού ΡΡΜ CO
2
.
Για παράδειγμα: Για να χρησιμοποιήσετε έναν αισθητήρα CO
2
με ευρος μέτρησης από 0 ~ 5000 PPM με την τιμή
κατωφλιού στο 1250PPM
,
ο χρήστης πρέπει να κάνει τα ακόλουθα βήματα:-
Βήμα 1: Ενεργοποιήσ τε το SW4 σ το Διακόπτη Dip σ τον κύριο πίνακα ελεγκτή σ τη θέση ΟΝ
(εργοστασιακή επιλογή είναι στη θέση OFF).
Βήμα 2: Ενεργοποιήστε την παράμετρο πάνελ G6 (έλεγχος εξοικονομητή) στο τηλεχειριστήριο στο
“
1
”
θέση (ΟΝ) (ρυθμιση εργοστασιακής προεπιλογής είναι στο
“
0
”
θέση (OFF).
Βήμα 3: Σιγουρευτείτε ότι το SW2 στο Διακόπτη Dip 4 (πίνακας ελεγκτή Εξοικονόμησης) είναι στη
θέση OFF (ρυθμιση εργοστασιακής προεπιλογής είναι στη θέση OFF).
Βήμα 4: Ενεργοποιηστε το SW1 στο Διακόπτη Dip 3 (Πίνακας ελέγχου εξοικονόμησης) στη θέση ΟΝ
(ρύθμιση εργοστασιακής προεπιλογής είναι στη θέση OFF).
{SW1 στο Διακόπτη Dip 3 = 25%
,
με υπολογισμό σημαίνει 25% των 5000 PPM ή ισοδύναμο
με 1250 PPM}.
- Αν ο αισθητήρας CO
2
είναι εκτεθειμένος στο εξωτερικό περιβάλλον
,
καλύψτε τον αισθητήρα με ένα κουτί κατά της
υγρασίας (IPX4) με μια βίδα ως μηχανισμό ασφάλισης ή παρόμοια μέθοδο για την αποφυγή της εισροής νερού στον
αισθητήρα CO
2
και επίσης για την αποφυγή πιθανής επαφής με τον αισθητήρα. Η σύνδεση του αισθητήρα CO
2
θεωρείται
μέρος ΥΠΟ ΤΑΣΗ.
- Μετά
,
συνδέστε το καλώδιο από τον αισθητήρα CO
2
στο κουτί συνδέμσων στον εσωτερικό χώρο της μονάδας. Υπάρχουν
τρία καλώδια στον αισθητήρα CO
2
. Συνδέστε τα καλώδια όπως παρακάτω:
Καλώδιο γείωσης –
συνδέστε στον πρώτο πόλο της λωρίδας ακροδεκτών με
ετικέτα
“
GND
”
.
+24VDC καλώδιο live –
συνδέστε στο δεύτερο πόλο της λωρίδας ακροδεκτών με
ετικέτα
“
+24V
”
.
Καλώδιο σήματος Εξόδου/τροφοδοσίας –
συνδέστε στον τρίτο πόλο της λωρίδας ακροδεκτών με
ετικέτα
“
FB
”
.

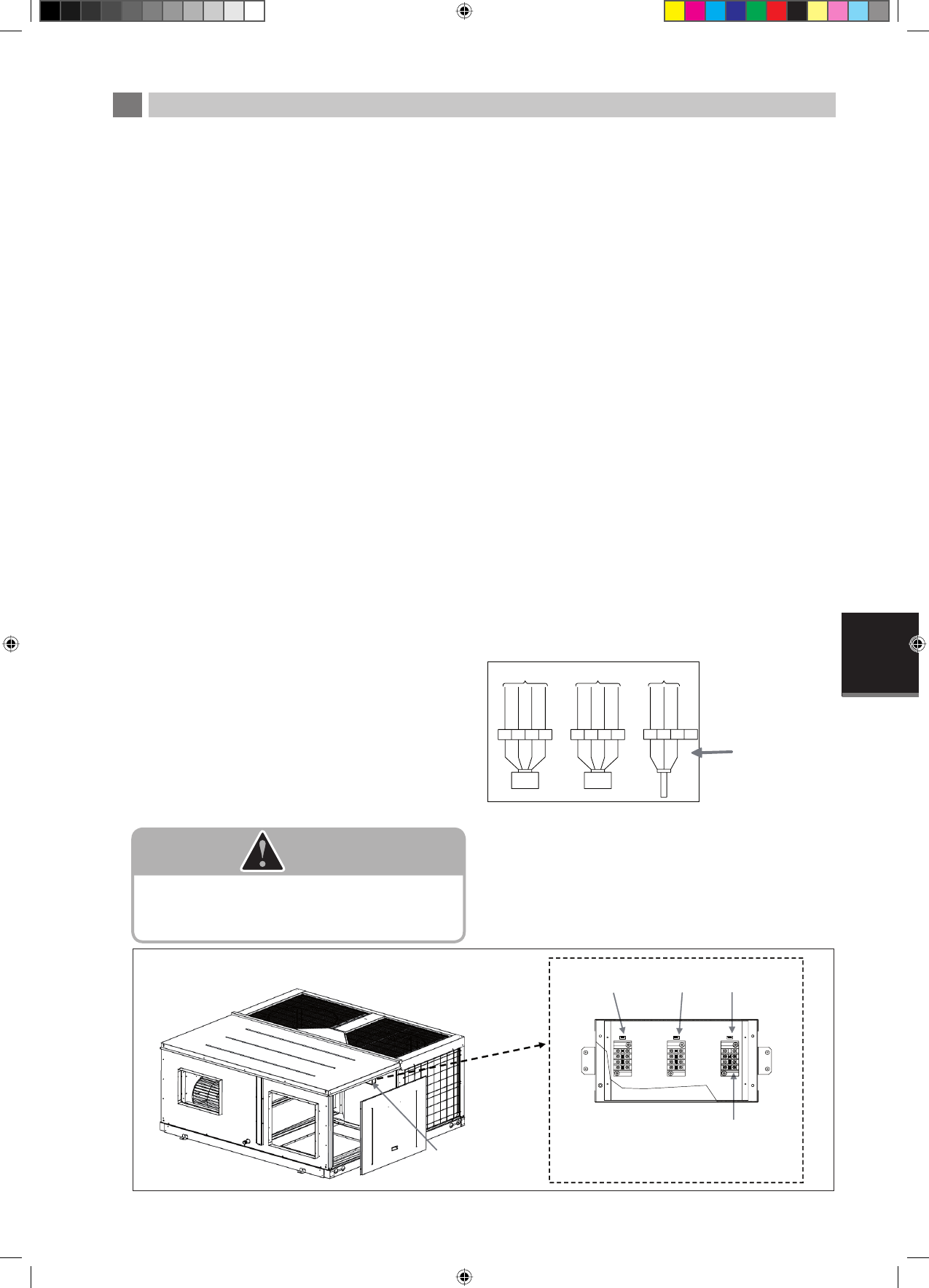

(Μπορείτε να ανατρέξετε στο αυτοκόλλητο διάγραμμα
καλωδίωσης το οποίο τοποθετείται στο πρώτο κάλυμμα
του κουτιού σύνδεσης.)
Το αυτοκόλλητο
διάγραμμα
καλωδίωσης
στο μπροστινό
κάλυμμα
του κουτιού
σύνδεσης.
ΠΡΟΣΟΧΗ
Λανθασμένη σύνδεση καλωδίου μπορεί να προκαλέσει
τη δυσλειτουργία στον αισθητήρα ή στον πίνακα ελεγκτή
εξοικονόμησης ή και στα δύο. Δέστε τα καλώδια με κολάρα
που αφαιρούνται στο κουτί συνδέσμων.
Ετικέτα 'RA'
Κουτί
συνδέσμων
Ετικέτα
“
OA
”
Ετικέτα 'CO
2
'
Τερματικό μπλοκ με ετικέτα
“
CO
2
”
– να
συνδεθεί με τον αισθητήρα CO
2
.
Λεπτομέρεια όψης του κουτιού συνδέσμων
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OA
TO PCB3 (ECO)
CN_C02
TB RA
TB OA
TB C02
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΠΡ
ΑΣΙΝΟ
ΛΕΥΚ
Ο
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΠΡ
ΑΣΙΝΟ
ΛΕΥΚ
Ο
ΜΑ
ΥΡ
Ο
ΚΟ
ΚΚΙΝΟ
ΛΕΥΚ
Ο
GND +24V
DCV
FB
GND +24V DCV
FB
GND +24V
FB
ΕΝΕΡΓΟΠΟΙΗΤΗΣ RA
ΕΝΕΡΓΟΠΟΙΗΤΗΣ OA
ΑΙΣΘΗΤΗΡΑΣ C02
