KROK 9
- Ostatecznie
,

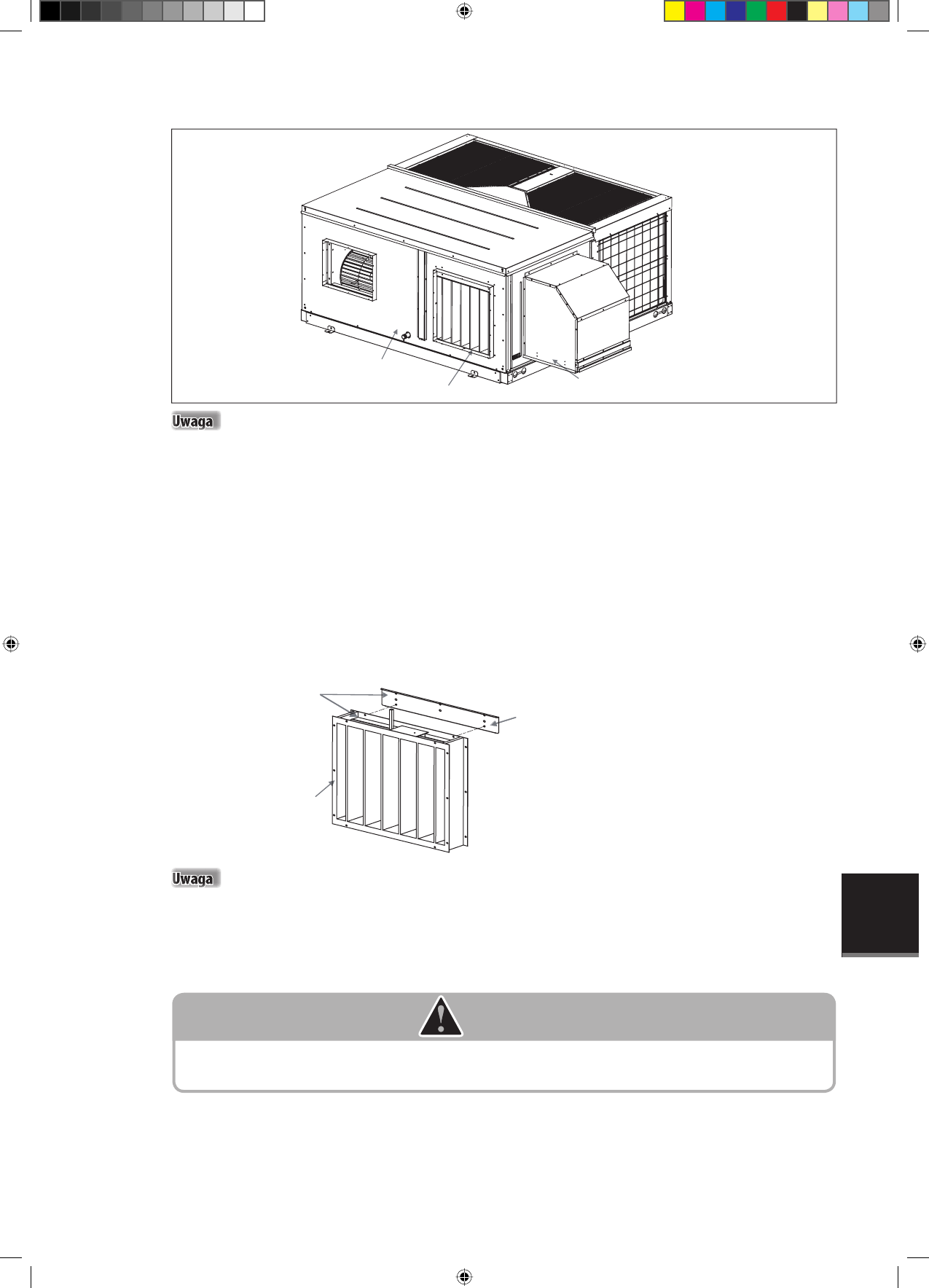

urządzenie wraz z ochładzaczem powinno wyglądać jak na diagramie poniżej:
Kaptur przeciw-deszczowy
Zwilżacz powietrza powracającego
Urządzenie dachowe
Urządzenie pokazane na diagramach w krokach od 1 do 9 to UATYQ350. W przypadku innych modeli należy
postępować w taki sam sposób.
(ii)
Montaż pionowy (wertykalny)
KROK 1
-
Odłącz urządzenie od zasilania oraz zamontuj blokadę bezpieczeństwa przed rozpoczęciem instalacji
,
zlecanie
lub serwis urządzenia schładzającego. Przygotuj wszystkie wspomniane powyżej narzędzia.
KROK 2
- Rozpakuj
drewnianą
skrzynkę
,
w której znajduje się zestaw ochładzacza używając łomu oraz młotka. Następnie
wyciągnij foliowe woreczki zawierające części oraz łączniki używając przecinaka. Rozpocznij sprawdzanie
przedinstalacyjne tak jak wspomniano powyżej.
KROK 3
- Zamontuj
wspornik
,
wyrzutnik pionowy (element 12) do zwilżacza powietrza powracającego (element 11)
używając śrub M5x16 (element 13). Wszystko dołączono do zestawu.
Przykręć
element 12 do
elementu 11.
Element 12
Element 11
KROK 4
-
Zamontuj siłownik Belimo
,
LF24-SR (element 1) do zwilżacza powietrza powracającego (element 11). Zamocuj
oraz wsuń otwór siłownika do szybu zwilżacza.
PRZESTROGA 1
Domyślnie zwilżacza powietrza powracającego (element 11) jest całkowicie otwarty. Przed montażem siłownika
upewnij się
,
czy zwilżacz jest
„
w pełni otwarty
”
. Nie zastosowanie się może wywołać błędy podczas zwykłego działania
urządzenia.
Wspornik podtrzymujący, wejście od dołu (element 12) nie jest dostępny z ECON0700. W celu zainstalowania
zestawu ekonomizera do tego modelu należy zignorować krok 3 i przejść do kroku 4.
