33
IT
ALIANO
PUNTO 9

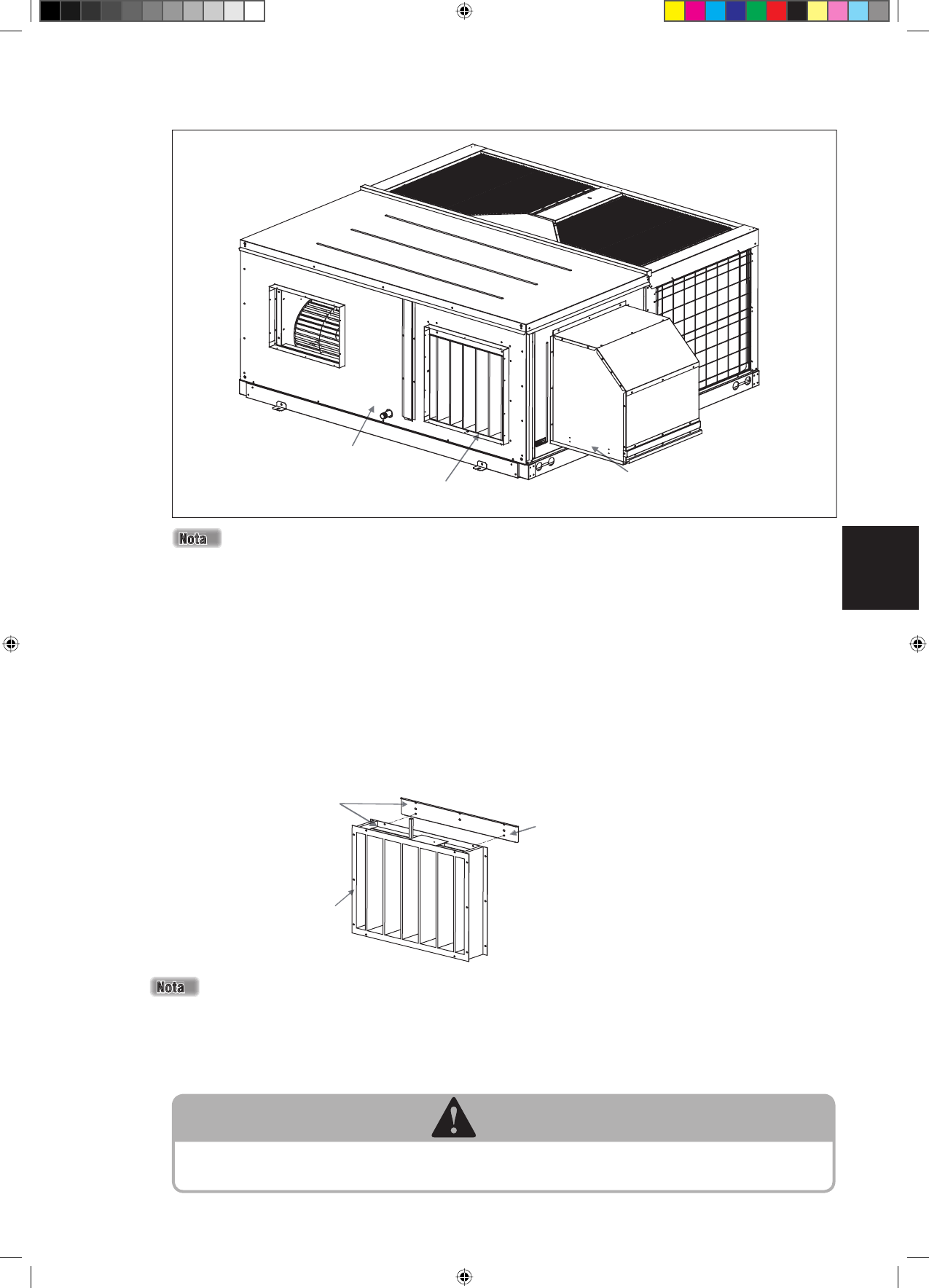

- Infi ne
,
è possibile osservare l
’
unità con il kit dell
’
economizzatore come mostrato nel seguente diagramma:
L
’
unità mostrata nei diagrammi dal punto 1 al punto 9 è UATYQ350. Altri modelli seguono lo stesso metodo.
(ii)
Applicazione di ritorno verso il basso (verticale)
PUNTO 1
- Togliere
l
’
alimentazione di corrente all
’
unità e installare una linguetta per il blocco di sicurezza prima
dell
’
installazione
,
della messa in servizio o della manutenzione dell
’
unità dell
’
economizzatore. Preparare tutti
gli attrezzi necessari
,
secondo quanto accennato precedentemente.
PUNTO 2
-
Togliere il kit dell
’
economizzatore dal contenitore di legno usando un piede di porco e un martello. Rimuovere
quindi i sacchetti di plastica contenenti le parti componibili e i ganci con un taglierino. Procedere al controllo
prima dell
’
installazione
,
secondo quando accennato precedentemente.
PUNTO 3
-
Attaccare la mensola di supporto
,
inversa (parte 12) al regolatore dell
’
aria di ritorno (parte 11) usando una vite
M5 x 16 (parte 13) fornita nel kit.
Parapioggia
Regolatore
dell
’
aria di ritorno
Unità a
tetto
Avvitare la parte
12 alla parte 11.
Parte 12
Parte 11
PUNTO 4
- Montare
l
’
attuatore Belimo da 1 pz
,
LF24-SR (parte 1) sul regolatore d
’
aria di ritorno (parte 11). Allineare e inserire
l
’
asse del regolatore nel foro dell
’
attuatore.
CAUTELA 1
La posizione predefi nita per il regolatore dell
’
aria di ritorno (parte 11) deve essere completamente aperta. Assicurarsi
che il regolatore sia in posizione
“
completamente aperta
”
prima di montare l
’
attuatore. Il mancato adempimento di tale
istruzione provocherà errori durante il normale funzionamento dell
’
unità.
Braccio di supporto
,
unità a basso raggio (articolo 12) non è disponibile nell
’
ECON0700. Per installare il kit di
economizzazione per questo modello
,
ignorare il punto 3 e passare al punto 4.
