28
ACESSÓRIO OPCIONAL
A
Introdução
O kit Econômico é um acessório fornecido pela fábrica
,
mas requer a instalação de campo. O kit econômico é compatível
com os modelos R410-A externo. Se você não tem certeza se este kit pode ser utilizado com a sua unidade em particular
,
entre em contato com a divisão de serviços autorizados. O kit econômico permite que o ar vindo de fora possa ser
misturado com o ar de retorno para um resfriamento
“
livre
”
se a temperatura do ar exterior for adequada. O resfriamento
econômico pode ser usado sozinho ou em conjunto com a refrigeração mecânica. Além disso
,
o kit econômico pode ser
utilizado também para fornecer ventilação de ar
,
assim
,
poderá melhorar a qualidade do ar interior. É fundamental fazer
uma seleção correta do kit econômico
,
consulte a tabela abaixo para orientação na seleção:
KIT ECONÔMICO
Nº.
Componente
Externo
O kit ECONÔMICO que é compatível com
a componente externo
1
UATYQ250
ECONO250
2
UATYQ350
ECONO350
3
UATYQ450
ECONO450
4
UATYQ550
ECONO550
5
UATYQ600
ECONO600
6
UATYQ700
ECONO700
A seleção errada poderá causar que o kit não encaixe no componente externo.
B
Verifi cação de pré-instalação
(i)

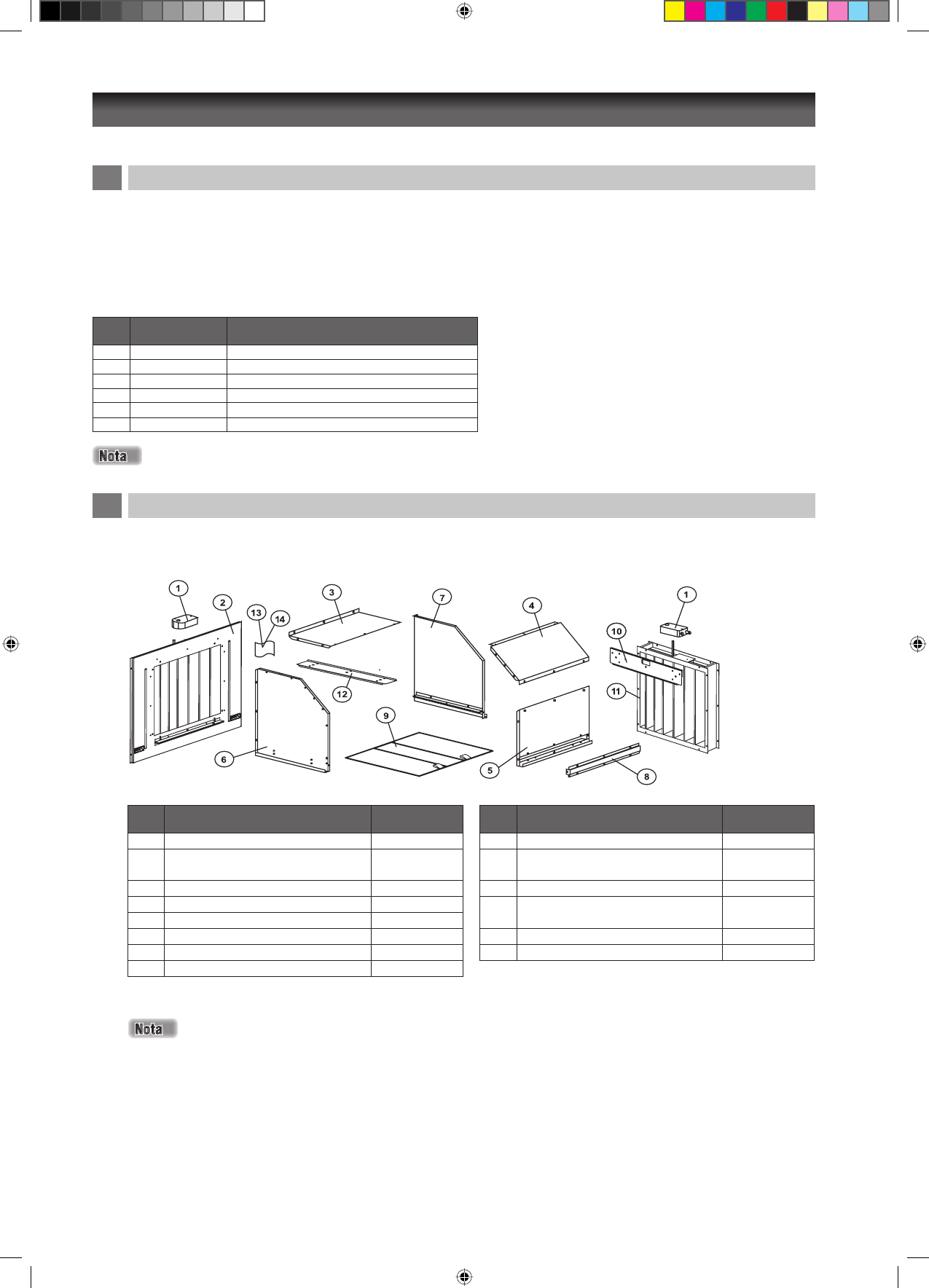

O Conteúdo do Kit Economizador
Antes da instalação
,
é recomendável verifi car o conteúdo do kit após a remoção da embalagem. O kit inclui os
seguintes componentes:
Nº.
Descrição do item
Quantidade
(conjunto)
1
Atuador Belimo
,
LF24-SR
2
2
Painel lateral com fi ltro de ar
exterior
1
3
Cobertura
,
painel superior
1
4
Cobertura
,
painel central
1
5
Cobertura
,
painel inferior
1
6
Cobertura
,
painel lateral esquerdo
1
7
Cobertura
,
painel lateral direito
1
8
Tampa do fi ltro
1
Nº.
Descrição do item
Quantidade
(conjunto)
9
Filtro
1
10
Suporte
,
amortecedor de circula-
ção de ar
1
11
Circulador de ar
1
12
Suporte de apoio
,
unidade de
deslocamento
1
13
Parafuso
,
M5x16
55
14
Parafuso
,
M4x12
4
Contate o serviço autorizado se o acessório estiver danifi cado ou incompleto.
(ii)
De Espaço da Unidade
Fornece espaço sufi ciente para o fl uxo de ar
,
manutenção e instalação antes do kit ser instalado na unidade. Não
deverá haver obstrução do fl uxo de ar neste espaço. Consulte a parte (F) no capítulo
“
INSTALAÇÃO DA UNIDADE
”
neste manual. Falha em fazê-lo poderá causar baixo fl uxo de ar ou mau funcionamento da unidade.
* Suporte de apoio, com ângulo descendente (item 12) não se encontra disponível no modelo ECON0700.
