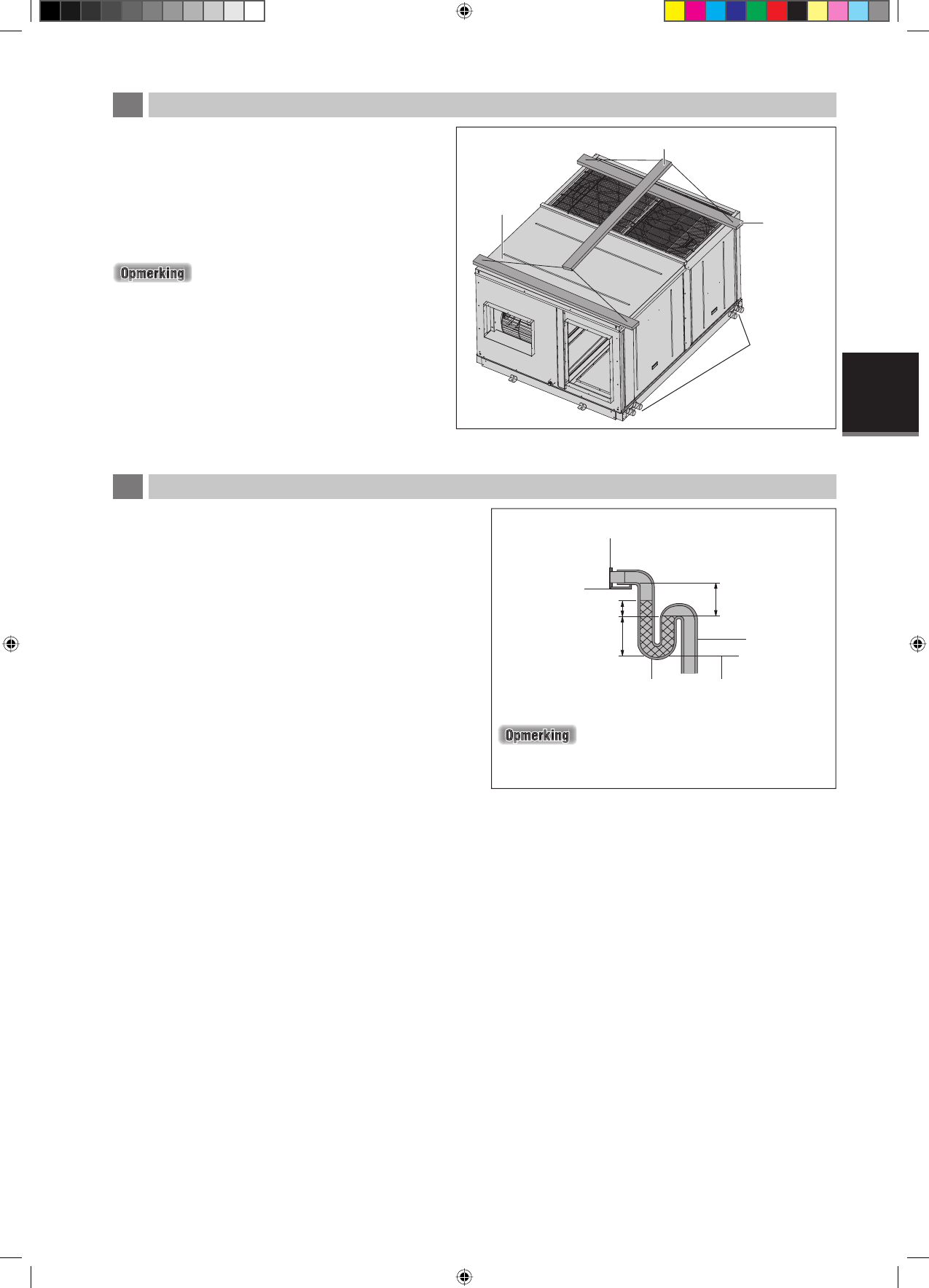

Hijsen van de unit
Gaten op de 4 hoeken van de grondplaat van de unit
worden gebruikt om de unit te hijsen.
De breedte van de tussenstang moet iets groter zijn
dan de breedte van de unit.
Voeg de isolatie toe op 4 hoeken van de ketting
zodat wordt voorkomen dat het paneel wordt
beschadigd bij het hijsen.
U n i t d i e wo rd t a fg e b e e l d i n d e t e k e n i n g i s d e
UATYQ250.
Voor andere modellen wordt dezelfde methode voor
het hijsen gevolgd.
l
l
l
ü
ü
E
Afvoerleidingen
Er wordt een condensaftap van 1" MPT geleverd.
De aftapleiding kan aan de voorzijde naar buiten
worden geleid.
De af tapleiding moet buiten de unit worden
voorzien van een sifon en moet voor een juiste
afvoer ook onder een hoek worden geïnstalleerd,
zoals rechts wordt getoond.
Voorkom condensvorming en lekkage: voorzie
de afvoerleiding van isolatie zodat doorzweten
uitgesloten wordt.
Controleer, na voltooiing van het leidingwerk, dat
er geen lekkage is en dat het water goed wordt
afgevoerd.
l
l
l
l
Ketting
Hijsbalk
Spreidbalk
Hijsoogen
voor ketting
(4 hoeken)
De aftapleiding moet zijn voorzien van een sifon.
Afvoerleidingen
De aftapleiding moet
tot onder dit niveau
komen.
Sifon
A
B
C
Aftap voor condens
A
≥ 70mm
B
≥ 2C
C
≥ 2 X ESP
ESP = External Static Pressure - Externe Statische
Druk
