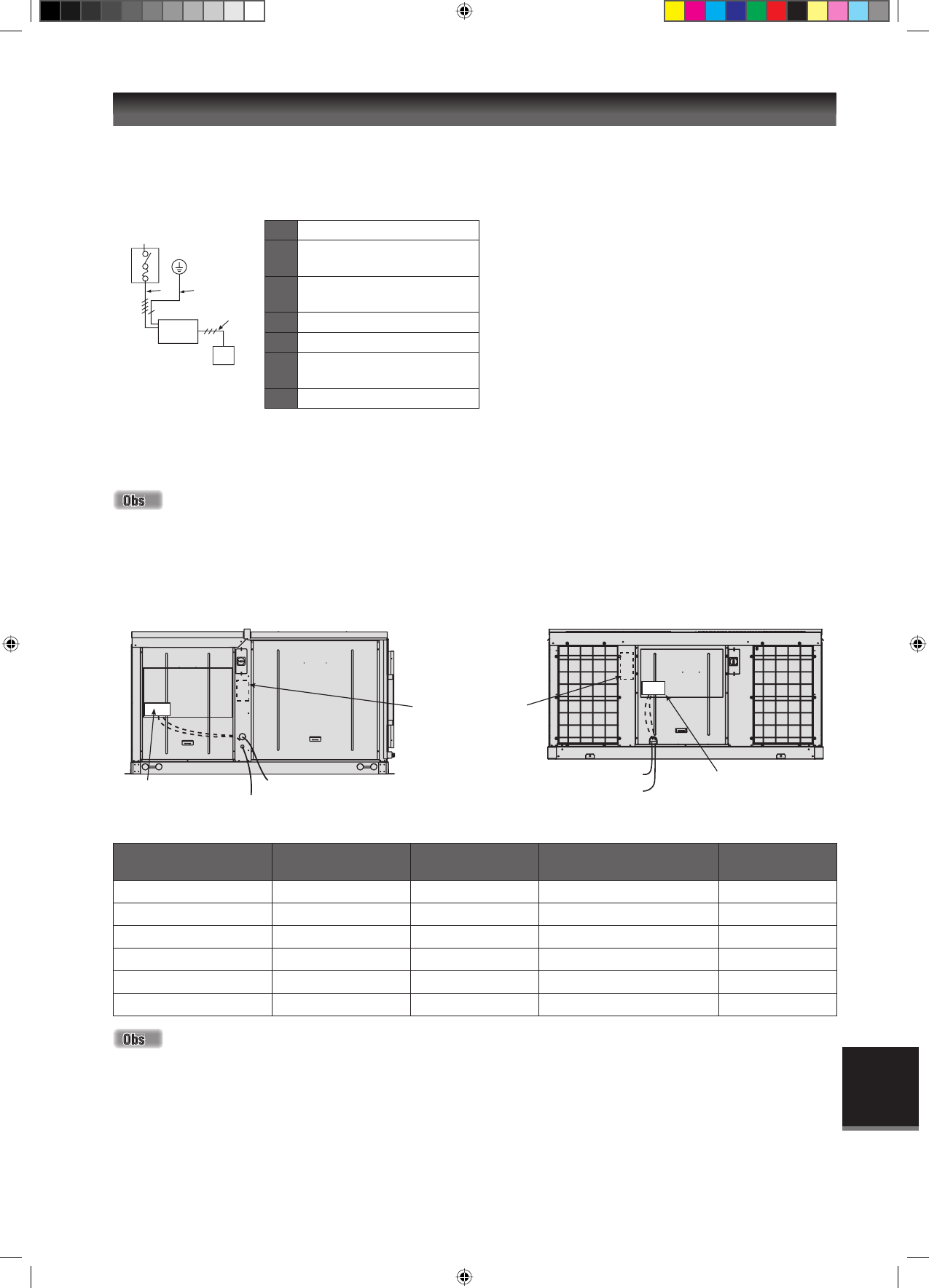

19
SVENSKA
Rekommenderad
växlingslådeposition
Kopplingsplint
Kopplingsplint
Strömkabel (försegla de avsedda
hålen efter installationen)
STYRLÅDA
STYRLÅDA
Kontrollkabel
Strömkabel
Kontrollkabel
Då kretsbrytaren installeras på enheten, se till så att skruvarna inte skadar komponenterna (t.ex. spolen) inuti enheten.
Växlingslådan kan även installeras utan fastsättning till enheten.
De avsedda hålen fi nns bara på UATYQ250; UATYQ350, UATYQ450, UATYQ550, UATYQ600 & UATYQ700 kommer med
ett strömkabelhål.
En huvudväxlare eller annan anordning för urkoppling, med en kontaktseparering för alla poler, måste fi nnas med i den
fasta kabeldragningen i enlighet med lokal och nationell lagstiftning.
Enheten skall kabelanslutas direkt från ett elfördelningskort antingen genom en kretsbrytare (att föredra) eller
HRC-säkring.
Fäst elkabeln till kontrollmodulen. Anslut kontrollkabeldragningen till styrkopplingsplinten genom styrlådans hål.
Jordkabel måste anslutas.
Strömkabeln måste vara likvärdig med H07RN-F vilket är minimikravet, och måste användas i skyddande rör.
Det måste fi nnas en allpolig frånkoppling i elnätet med ett kontaktavstånd på minst 3 mm.
ü
ü
ü
ü
ü
UATYQ250
UATYQ350, 450, 550, 600 & 700
Kabeldragningsexempel Och Val Av Kretsbrytare
Modell
Strömkabel
(mm
2
)
Brytarkapacitet
(A)
Överströmskyddsväxlare
(A)
Jordkabel
(mm
2
)
UATYQ250
4
32
32
4
UATYQ350
6
40
40
6
UATYQ450
10
40
40
10
UATYQ550
10
50
50
10
UATYQ600
16
63
63
16
UATYQ700
25
80
80
25
Allt elektriskt arbete måste utföras av behörig elektriker och i enlighet med lokala lagar och bestämmelser.
l
Metod för anslutning av elkabel
Innan du ansluter kabeln, rådfråga elföretaget i din jurisdiktion.
1. Det fullständiga kabeldragningsdiagrammet för enheten
PE
a
b
c
d
g
e
f
a
Strömtillförsel
b
Huvudväxlare/säkring
(lokal anskaff ning)
c
Strömtillförsel -kabel för
enhet
d
Enhet
e
Fjärrkontroll
f
Anslutningskabeldragning
för enhet & fj ärrkontroll
g
Jordning
2. Kabelanslutning till enheten
Led strömkablarna och kontrollkabeln genom de avsedda hålen eller kabelhålen i enheten.
Ta bort servicepanelerna och anslut enhetens strömkablar till kopplingsplinten inuti styrlådan, så som visas.
Använd de löstagbara buntband som ligger i botten av kontrollboxen till att hålla ihop strömkablarna ordentligt.
KABELANSLUTNING
