37
Ε
Λ
ΛΗΝΙΚΆ

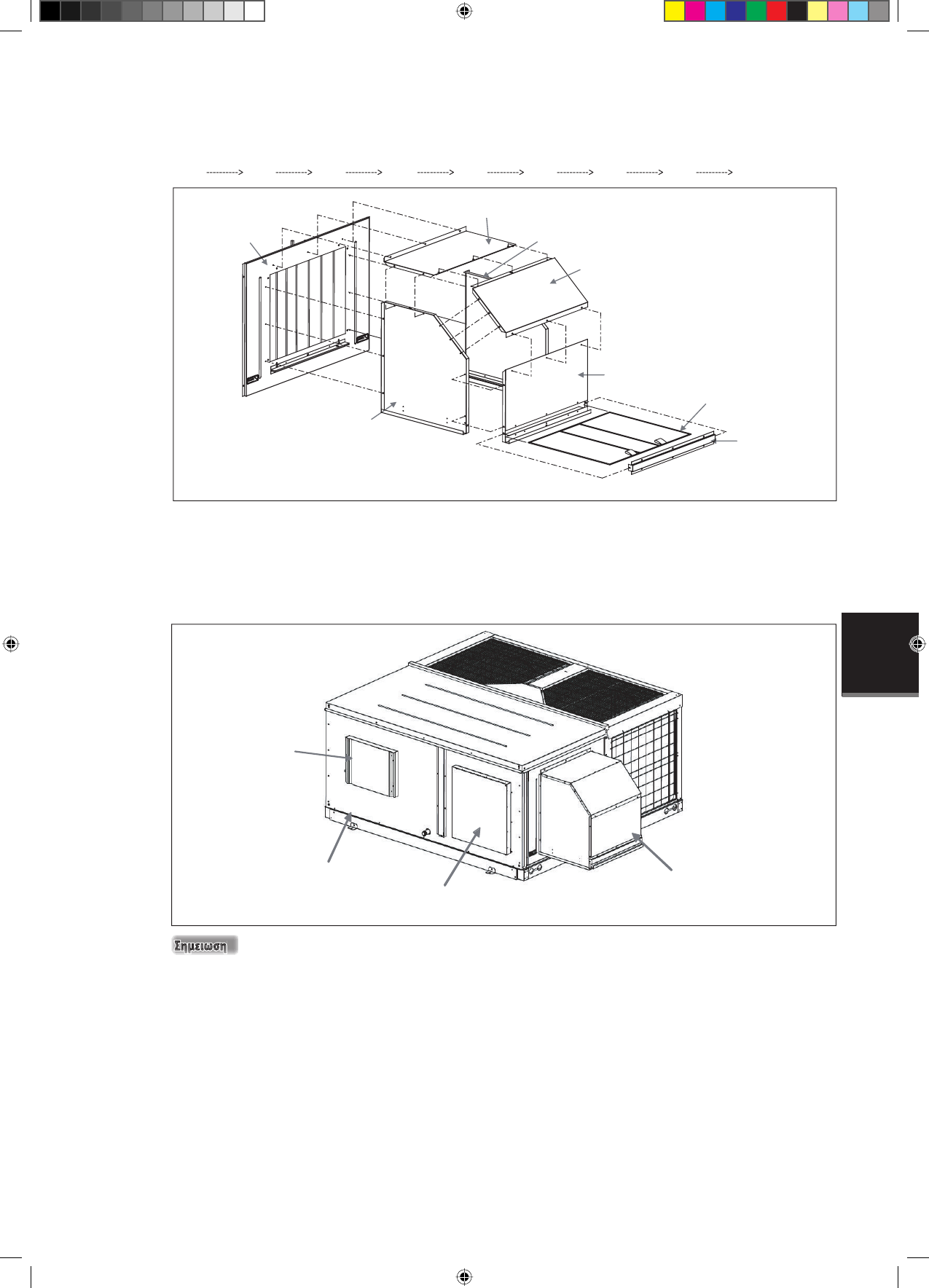

ΒΗΜΑ 8
-
Για να δημιουργήσετε το περίβλημα βροχής
,
εγκαταστήστε τα χαλαρά μέρη (μεταλλικά μέρη) στο πλαϊνό πάνελ. Πριν
απ
”
αυτό τοποθετήστε τη ροδέλα (παρέχεται στην εγκατάσταση) στο πλαϊνό πάνελ για λόγους στεγανοποίησης.
-
Μετά, ακολουθήστε την αλληλουχία εγκατάστασης παρακάτω για να δημιουργήσετε το κάλυμμα βροχής:
Το πλαϊνό πάνελ με την παροχέτευση
εξωτερικού αέρα (αντικείμενο 2) το
οποίο είναι συναρμολογημένο στη
μονάδα στο βήμα 7.
Αντικειμενο 3
Αντικειμενο 7
Αντικειμενο 4
Αντικειμενο 5
Αντικειμενο 9
Αντικειμενο 8
Αντικειμενο 6
ΒΗΜΑ 9
- Τέλος
,
μπορείτε να δείτε τη μονάδα με το κιτ εξοικονόμησης όπως φαίνεται στο παρακάτω διάγραμμα:
-
Όταν η καμπύλη της οροφής απαιτείται για εφαρμογή της ρήψης κάτω
,
ανατρέξτε στις συστάσεις που σας
δίνονται στο μέρος (Γ) στο κεφάλαιο
"
ΕΓΚΑΤΆΣΤΑΣΗ ΤΗΣ ΜΟΝΆΔΑΣ
"
στο παρόν εγχειρίδιο.
Περίβλημα βροχής
Μεταλλικό κάλυμμα (στήριγμα
φυσητήρα) για οριζόντια επιστροφή.
Μονάδα Οροφής
Η μονάδα που εμφανίζεται στα διαγράμματα από το βήμα 1 έως το βήμα 9 είναι UATYQ350. Για τα άλλα
μοντέλα ισχύει η ίδια μέθοδος.
Μεταλλικό κάλυμμα
(στήριγμα φυσητήρα) για
οριζόντια επιστροφή.
Αντικειμενο 2
Αντικειμενο 6
Αντικειμενο 7
Αντικειμενο 3
Αντικειμενο 4
Αντικειμενο 5
Αντικειμενο 9
Αντικειμενο 8
Στεγανοποιητικό
Βίδες
-
Συνιστάται να σφραγίσετε όλους τους συνδέσμους και τα κενά μ αδιάβροχο στεγανωτικό υλικό (όπως σιλικόνη,
που παρέχεται επιτόπου) έτσι ώστε να διασφαλιστεί ένα αδιάβροχο φινίρισμα στο κάλυμμα βροχής.
