35
Р
У
ССКИЙ
ШАГ 6
-

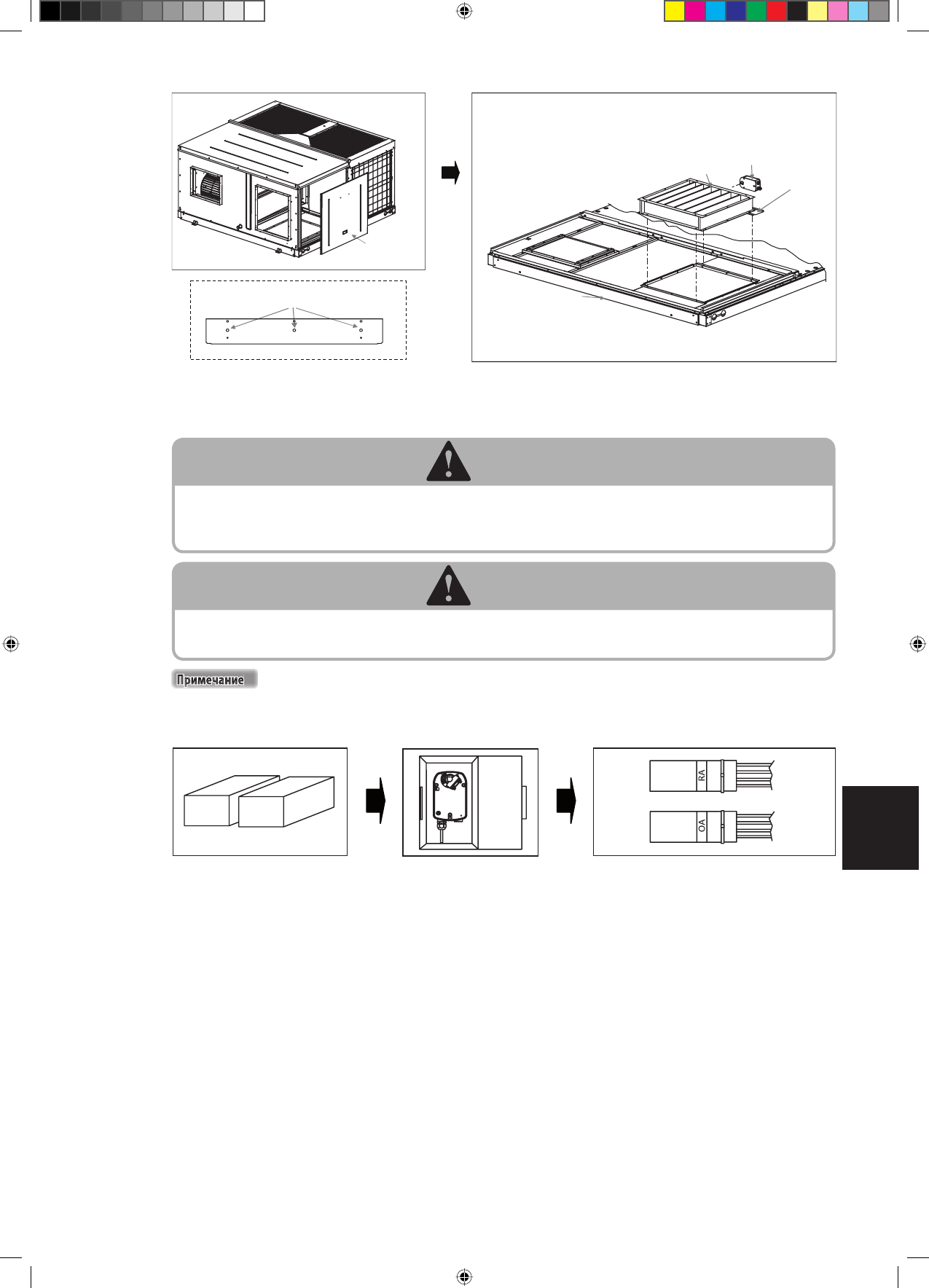

Установите 1 привод Belimo LF24-SR (деталь 1) на боковую панель с заслонкой на входе наружного воздуха
(деталь 2). Выровняйте и вставьте вал заслонки в отверстие привода.
ОCTOPOЖHO 1
Стандартной настройкой для заслонки на входе наружного воздуха (деталь 2) является настройка, в которой
она полностью закрыта. Перед монтажом привода убедитесь, что эта заслонка находится в положении
“
полностью закрыта
”
. Невыполнение данного требования приведет к возникновению ошибок во время штатного
функционирования кондиционера.
ОCTOPOЖHO 2
В целях обеспечения вращения модуляции привода в направлении против часовой стрелки поверхность привода,
обращенная кверху/наружу, должна быть маркирована символом
“
R
”
. Невыполнение данного требования приведет
к возникновению ошибок во время работы кондиционера в функции экономайзера.
- Затем затяните на опорном кронштейне заслонки 1 винт M4x12 (деталь 14). Не следует полностью
вставлять винтовую резьбу. Вставьте только 2/3 винтовой резьбы. Установите привод на опорном
кронштейне, приблизив опорный кронштейн к валу заслонки. Функция винта M4x12 – фиксация привода
для предотвращения его скольжения во время модуляции.
-
Затем установите зажим в вал и зафиксируйте привод с помощью стопорного кольца. Надежно затяните
гайки зажима с помощью разводного гаечного ключа. Примечание: зажим и стопорное кольцо являются
стандартными деталями и поставляются вместе с приводом. Вы можете найти их в упаковочном ящике
привода.
В комплекте экономайзера в картонных коробках поставляются 2 привода Belimo LF24-SR (деталь 1).
Откройте коробки и изучите маркировку на проводе. Привод, используемый в шаге 6, имеет маркировку
“
OA
”
.
2 шт. детали 1 в
картонных коробках.
Изучите маркировку на проводе. Один из них
обозначен маркировкой
“
RA
”
, а другой -
“
OA
”
.
Откройте коробку.
ИЛИ
Снимите
боковую панель
Выполните переоборудование блока.
Затем установите деталь 1+ деталь 11 + деталь 12 на внутреннюю панель-
основание, как показано ниже:
Деталь11
Деталь1
Деталь12
Внутренняя панель-
основание блока
Для прокладки датчика температуры потока рециркуляционного воздуха к наружной
поверхности блока используйте любые три отверстия, указанные ниже на детали 12.
Вид спереди детали 12
Установите деталь
1+ деталь11+ деталь
12 на внутренней
панелиосновании.
