ENGLISH
D

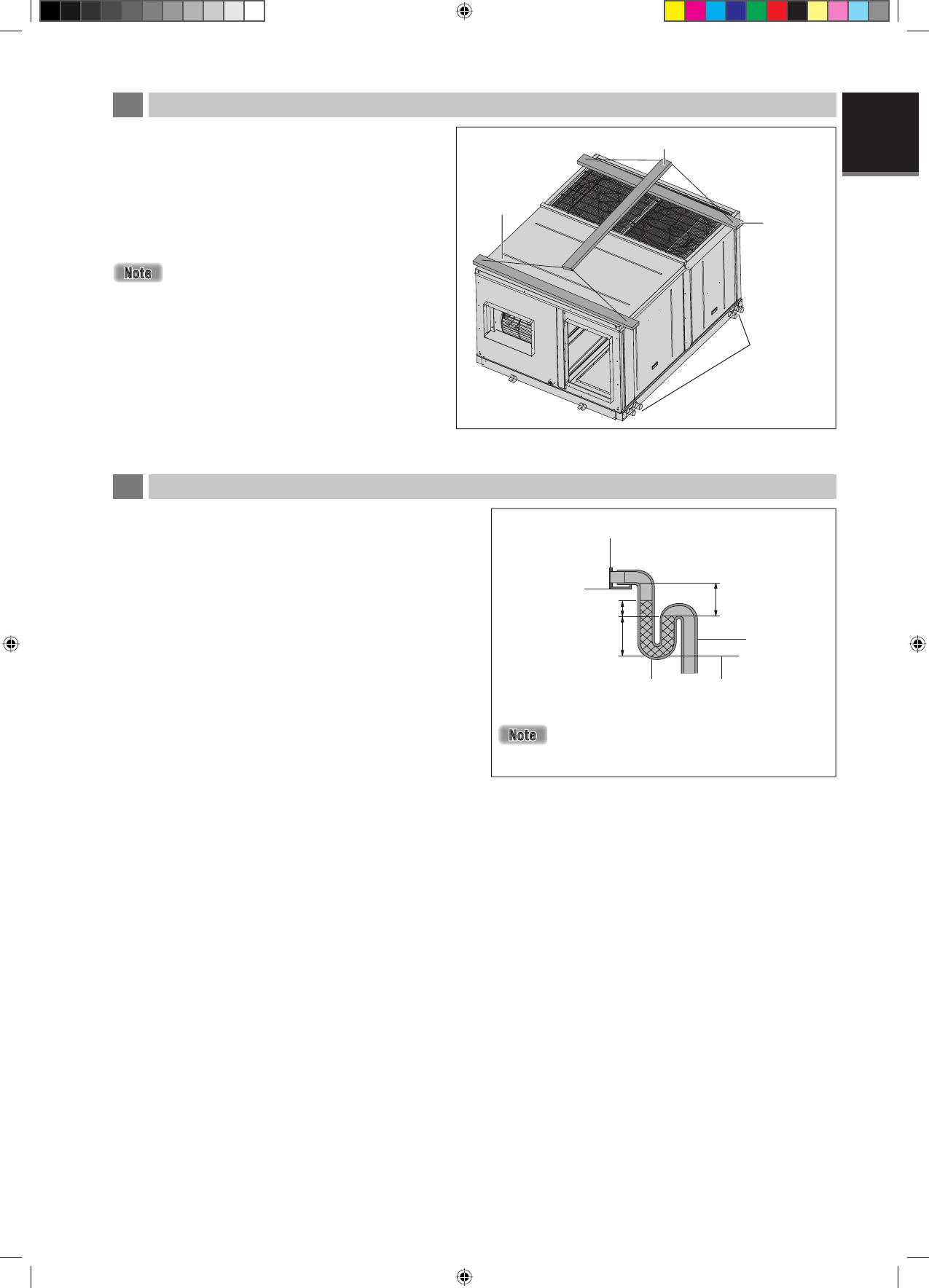

Unit Lifting
Holes at 4 corners of the unit base are used for unit
lifting purpose.
The spreader bar shall be slightly wider than the
unit width.
The insulation should be added at 4 corners of the
chain to prevent the damage of the panel when
lifting.
Unit shown in diagram is UATYQ250.
Other models will follow the same method in lifting.
l
l
l
ü
ü
E
Drain Piping
A 1" MPT condensate drain fi tting is provided. The
drain pipe can be led out at the front side.
The drain pipe must be provided with a trap on the
outside of the unit and also installed at an incline
for proper drainage, as shown in the right.
To prevent condensate formation and leakage,
provide the drain pipe with insulation to safeguard
against sweating.
Upon completion of piping work, check that there is
no leakage and that the water drains off properly.
l
l
l
l
Chain
Lifting beam
Spreader
bar
Lifting
holes for
shackle
(4 corners)
The drain piping should have a drain trap.
Drain piping
The drain pipe should
extend below this level.
Drain trap
A
B
C
Drain trap for condensate
A
≥ 70mm
B
≥ 2C
C
≥ 2 X ESP
ESP = External Static Pressure
ü
