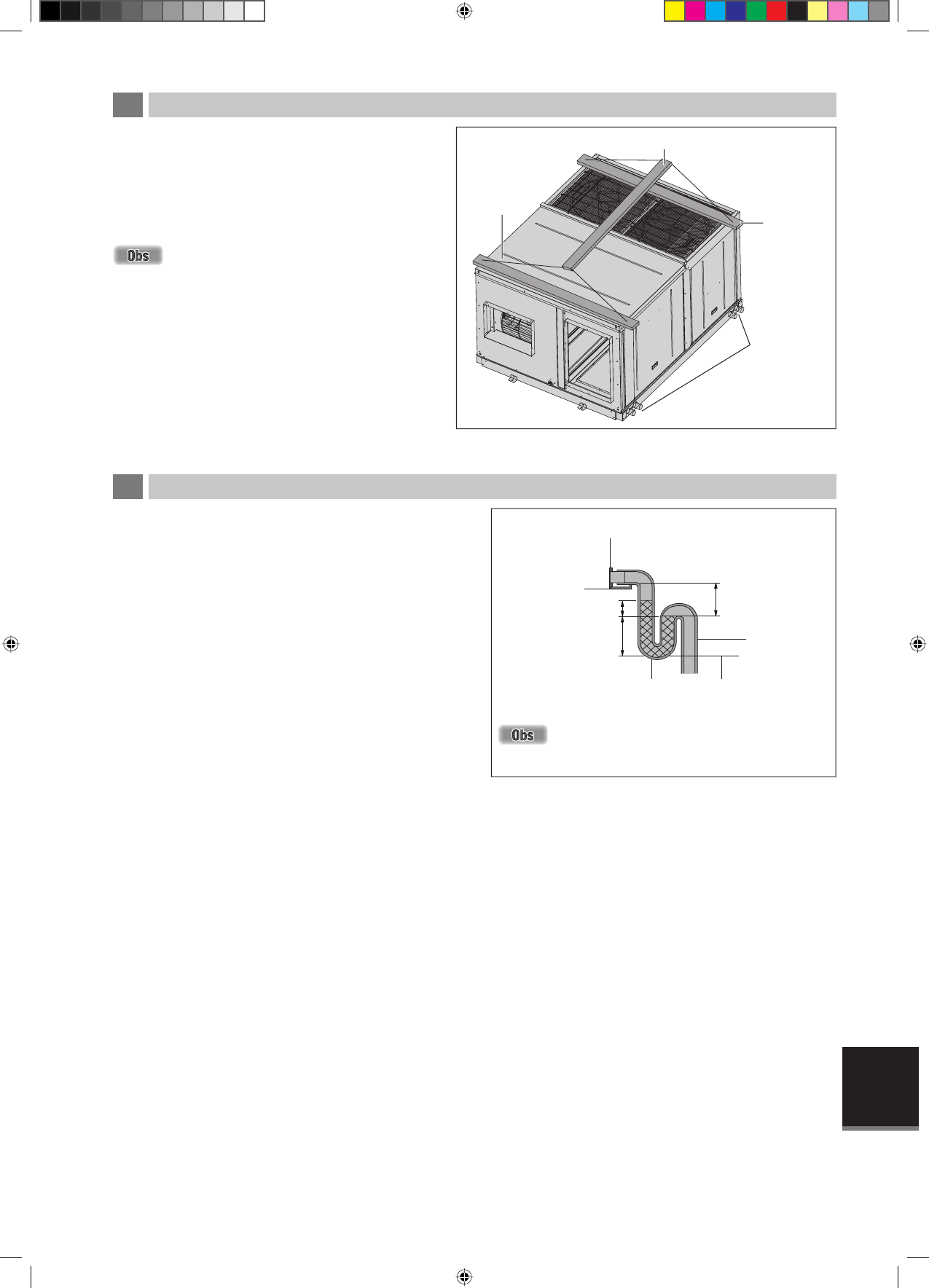

Lyftande av Enheten
Hål fi nns i 4 hörn på enhetens bas för användning
vid lyftande av enheten.
M o n te r i n g s s t å n g e n s k a l l v a r a l i te b re d a re ä n
enhetens bredd.
Isolering skall tillföras vid de 4 kedjehålen för att
förhindra skada på panelen under lyftande.
Enheten som visas i diagrammet är UATYQ250.
Andra modeller följer samma lyftmetod.
l
l
l
ü
ü
E
Dräneringsrör
En 1" MPT kondensdränerings-anslutningsdel
medföljer. Dräneringsröret kan ledas ut på den
främre sidan.
Dräneringsröret måste vara försett med ett stopp på
utsidan av enheten och även installerat i en lutning
för riktig dränering, så som visas till höger.
För att förhindra uppkomst av kondens och läckage,
förse dräneringsröret med isolering för att skydda
mot svettning.
Då rörledningsarbetet slutför ts, kontrollera så
att det inte fi nns något läckage och att vattnet
dräneras riktigt.
l
l
l
l
Kedja
Lyftbom
Monte-
ringsstång
Lyfthål för
fästanor-
dning
(4 hörn)
Dräneringsröret skall ha ett dräneringsstopp.
Dräneringsrör
Dräneringsröret
skall sträckas nedanför
denna nivå.
Dräner-
ingsstopp
A
B
C
Dräneringsstopp för kondens
A
≥ 70mm
B
≥ 2C
C
≥ 2 X ESP
ESP = Externt Statiskt Tryck
