15
DEUTSCH
D

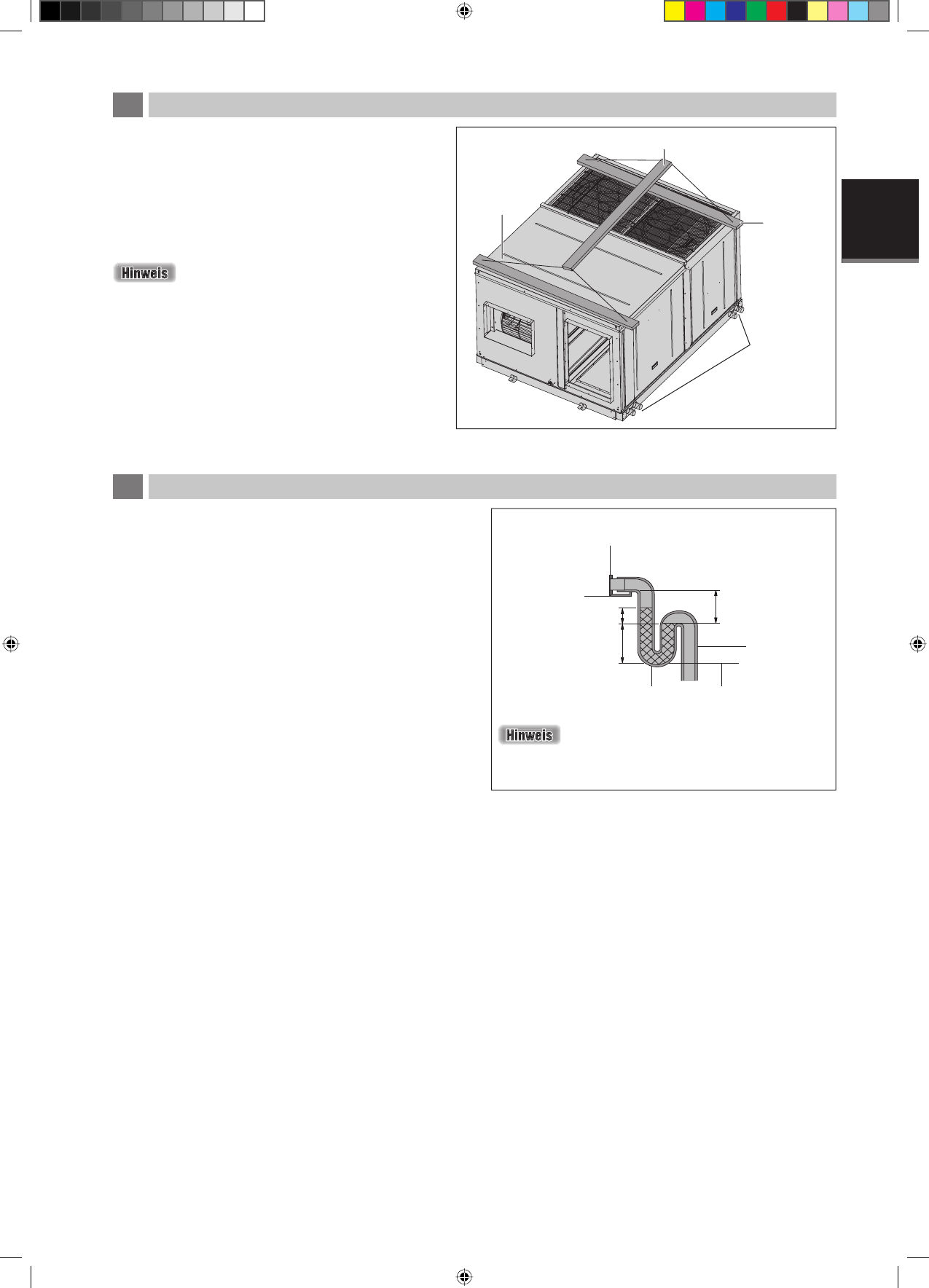

Heben des Geräts
Die Öff nungen an den 4 Ecken der Geräteplatte
dienen zum Anheben des Geräts.
D i e S p re i z s t a n g e i s t n u r e t w a s b re i te r a l s d i e
Gerätebreite.
Eine Isolierung sollte an den 4 Ecken unter der Kette
ver wendet werden, um während des Anhebens
Schäden am Paneel zu vermeiden.
In der Abbildung handelt es sich um das Gerät
UATYQ250.
Andere Modelle werden in gleicher Weise
angehoben.
l
l
l
ü
ü
E
Ablassrohr
A 1" MPT Abflussarmatur für Kondensat wird
mitgeliefert. Das Ablaßrohr kann auf der Vorderseite
herausgeführt werden.
D a s A b l a u f r o h r m u s s m i t e i n e m Ve r s c h l u s s
a u ß e r h a l b d e s G e r ä t s a u s g e s t a t te t s e i n u n d
ebenfalls für korrekte Drainage an einem Gefälle
installiert werden, wie in der rechten Abbildung
dargestellt.
Um Kondensat und Leckage zu vermeiden, sollte
das Ablaufrohr isoliert sein, um kein Schwitzen zu
gewährleisten.
Ist die Abfl ussleitung nicht korrekt angeschlossen,
besteht Gefahr, daß durch auslaufendes Wasser das
Mobiliar feucht wird.
l
l
l
l
Kette
Hebebalken
Spreizstange
Hebeöff nungen
für Schäkel
(4 Ecken)
Das Ablaßrohr sollte mit einen Wasserverschluss
ausgestattet sein.
Ablassrohr
Das Ablaßrohr sollte
länger als dieses Niveau
sein.
Wasserver-
schluss
A
B
C
Wasserverschluss für Kondensat
A
≥ 70mm
B
≥ 2C
C
≥ 2 X ESP
ESP = External Static Pressure (Externer statischer
Druck)
ü
