TÜRK
ÇE
Önerilen anahtar
kutusu konumu
Bağlantı
noktası
Bağlantı noktası
Güç kablosu (kurulumun ardından
çıkartma deliklerini kapayın)
KONTROL
KUTUSU
KONTROL
KUTUSU
Kontrol teli
Güç kablosu
Kontrol teli
Devre kesiciyi üniteye takarken, vidaların ünite içindeki bileşenlere (örneğin, bobin) hasar vermediğinden emin olun.
Ayrıca, anahtar kutusu üniteye takmadan yerleştirilebilir.
Darbe delikleri yalnızca güç kablosu deliğiyle birlikte gelen UATYQ250, UATYQ350, UATYQ450, UATYQ550, UATYQ600 &
UATYQ700 güç kablosu deliğiyle gelir.
Tüm kutuplarda kontak ayırıcıya sahip olan ana anahtar veya diğer ayırma araçları yerel ve ulusal yasalara göre sabit
kabloyla birleştirilmelidir.
Ünite elektrik dağıtım kartından devre kesici (tercih edilen) veya HRC sigortası ile doğrudan kablolanmalıdır.
Güç kaynağı kablosunu kontrol modülüne sabitleyin. Kontrol kablosunu kontrol kutusu deliğinden kontrol bağlantı
kutusuna bağlayın.
Toprak kablosu bağlanmalıdır.
Güç kaynağı kablosu en az gereksinim olan H07RN-F ile eşdeğer olmalıdır ve koruyucu tip içinde kullanılmalıdır.
Şebeke bağlantısındaki tüm kutup ayırıcılar en az 3 mm
’
lik bir kontak ayrımına sahip olmalıdır.
ü
ü
ü
ü
ü
UATYQ250
UATYQ350, 450, 550, 600 & 700
Devre Kesici Kablolama Örneği Ve Seçimi
Modeller
Güç kablosu (mm
2
)
Kesici kapasitesi
(A)
Afl fl ırı akım koruma
anahtarı (A)
Toprak kablosu
(mm
2
)
UATYQ250
4
32
32
4
UATYQ350
6
40
40
6
UATYQ450
10
40
40
10
UATYQ550
10
50
50
10
UATYQ600
16
63
63
16
UATYQ700
25
80
80
25
Tüm elektrik işleri kalifıye bir elektrikçi tarafından ve yerel besleme gereksinimi ve ilgili düzenlemelere göre
gerçeklefl tirilmelidir.
l
Elektrik kablosunu bağlama yöntemi
Kabloyu bağlamadan önce, elektrik şirketi yetkilisine danışın.

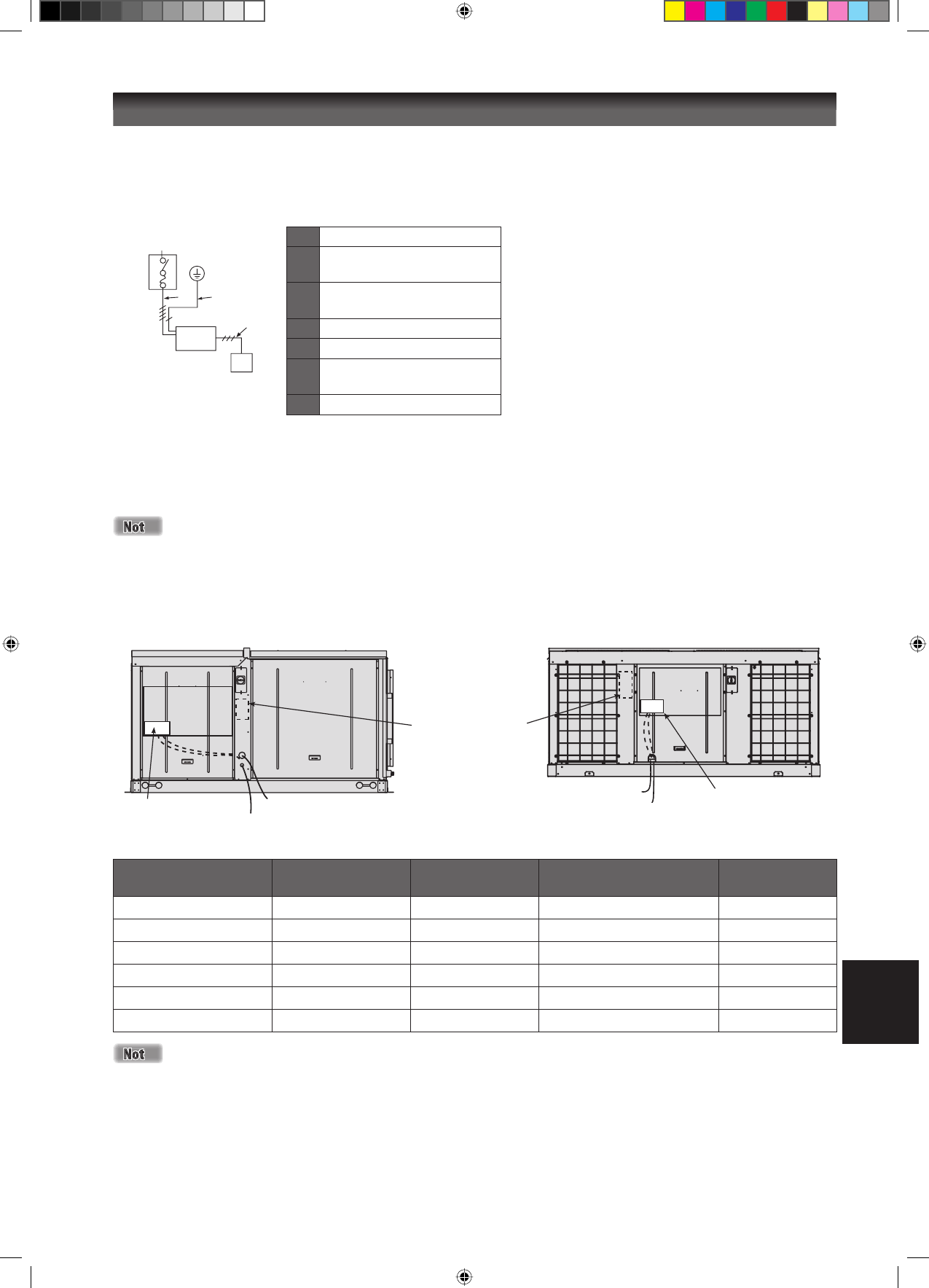

1. Ünitenin tam kablo şeması
KABLO BAĞLANTISI
a
Güç kaynağı
b
Ana anahtar/sigorta (saha
beslemesi)
c
Ünite için güç kaynağı
kablosu
d
Ünite
e
Uzaktan kumanda
f
Ünite ve uzaktan kumanda
için kablo bağlantısı
g
Toprak
2. Ünite kablo bağlantısı
Güç beslemesi kabloları ve denetim kablosunu ünitedeki darbe delikleri veya kablo deliklerinden geçirin.
Servis panellerini çıkarın ve ünitelerin güç kaynağı kablolarını kontrol kutusundaki bağlantı kutusuna gösterildiği gibi
bağlayın.
Güç beslemesi kablolarını düzgün tutmak için denetim kutusu altındaki itmeyle bırakan kablo bağlarını kullanın.
