11
13
12
10
11
14
15
16
17
4
3
3
2
9
8
1
5
7
6
7
POR
TUGUÊS
Modelo: UATYQ 250
,
350
,
450
,
550
,
600 & 700
Funcionamento do Arrefecimento
Funcionamento Aquecimento
Não Descrição do item
1
Compressor
2
Interruptor de Alta Pressão
3
Válvula de Acesso
4
Válvula de 4 Vias
5
Filtro Secador
6
Válvula de Expansão Electrónica
7
Ralo
8
Acumulador
9
Interruptor de Baixa Pressão
10
Válvula Solenóide
11
Tubo Capilar de Derivação
12
Permutador de Calor Interior
13
Permutador de Calor Exterior
14
Verifi car Válvula 1
15
Verifi car Válvula 2
16
Compensador
17
Tubo capilar

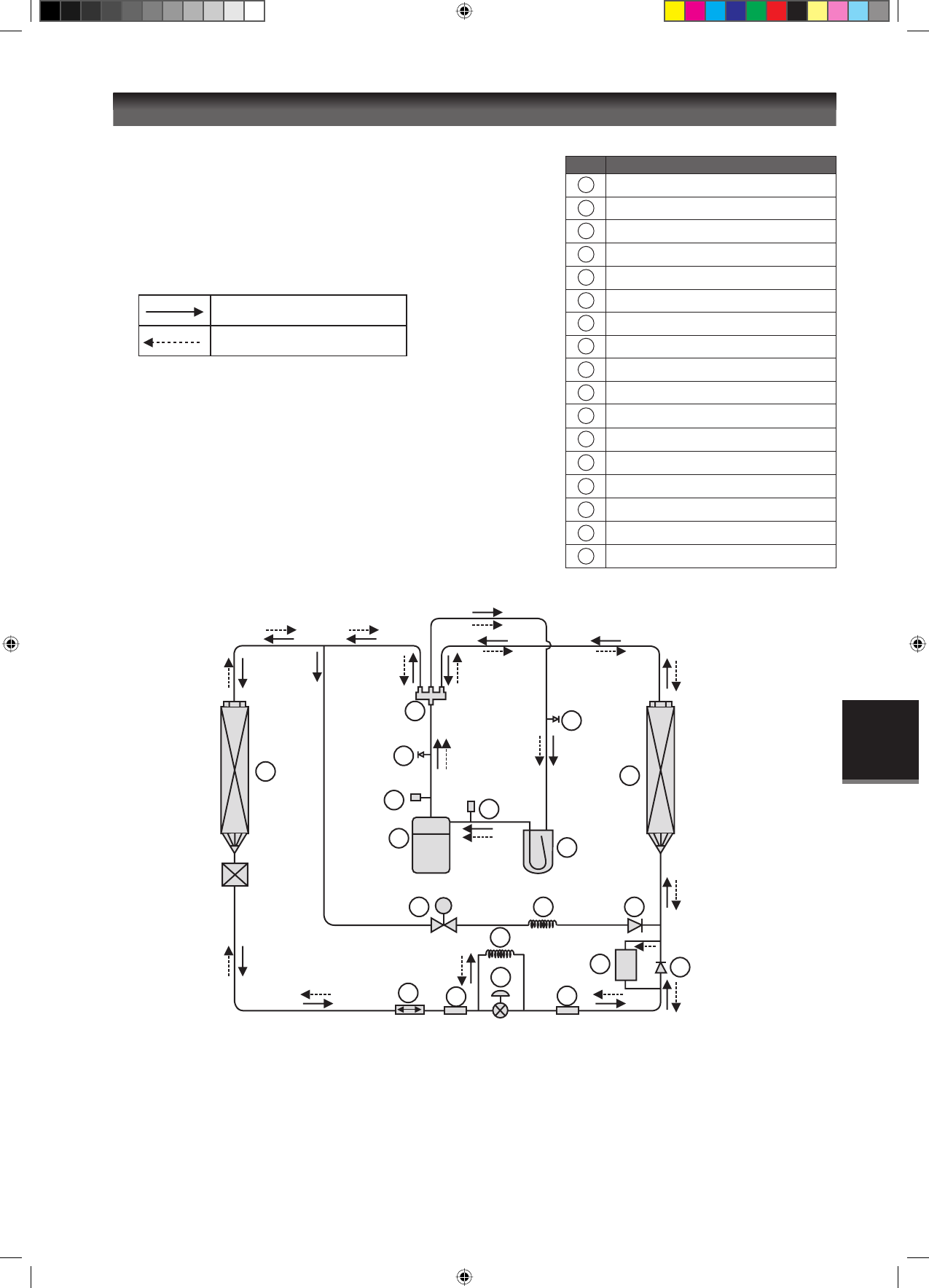

DIAGRAMA DO CIRCUITO DE REFRIGERAÇÃO
Nota:
(a)
UATYQ350
,
450
,
550
,
600 & 700 consiste em 2 circuitos no sistema.
(b) Os itens 15 e 16 são apenas aplicáveis à UATYQ350.
(c) Os itens 17 são apenas aplicáveis à UATYQ700.
