37
POR
TUGUÊS

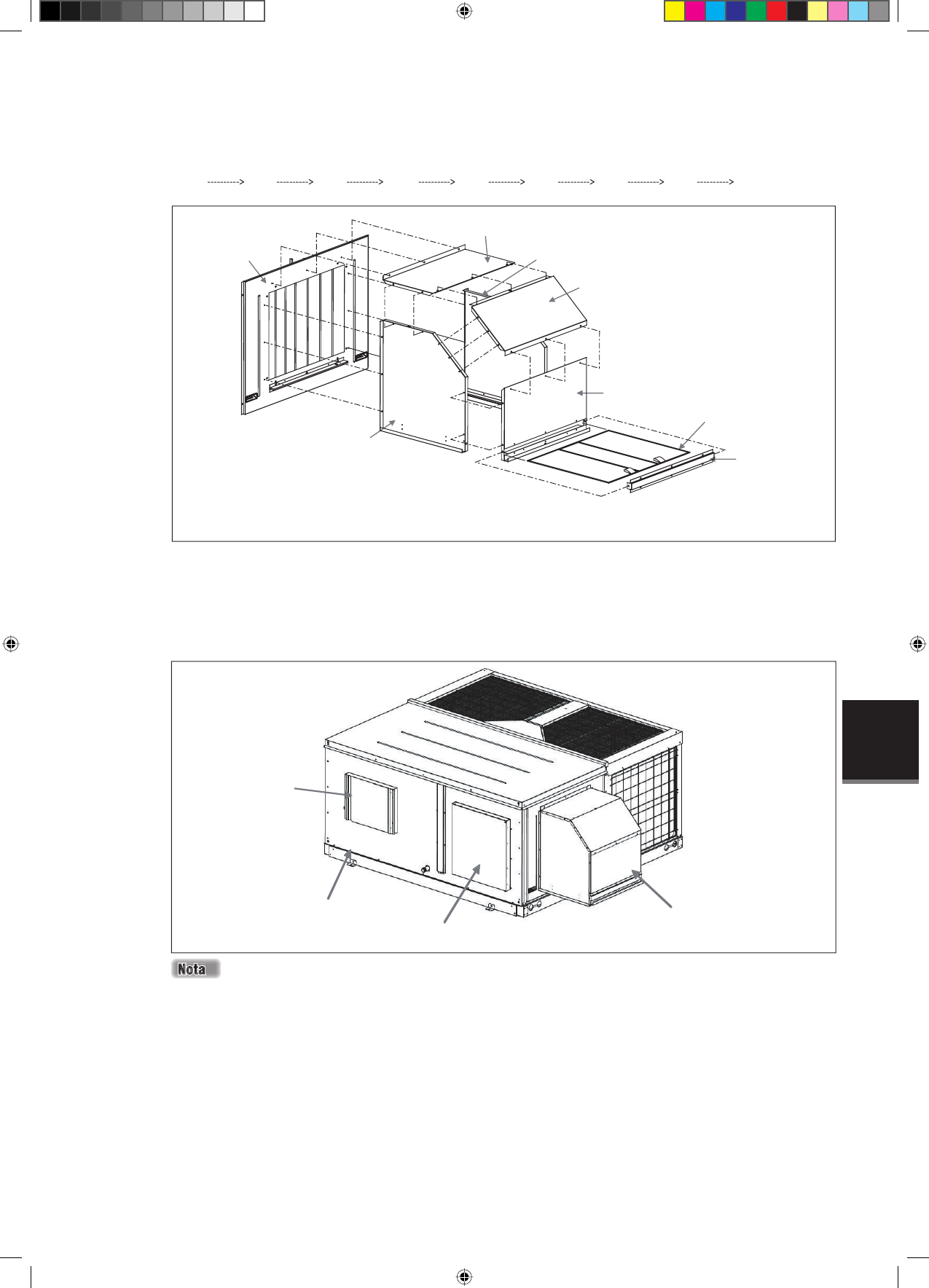

8° ETAPA
-
Para montar a cobertura de chuva
,
instale as peças soltas (partes de metal) ao painel lateral. Antes disso
,
coloque a vedação
(abastecimento de campo) no painel lateral para fi xação.
-
Seguidamente, siga a sequência de instalação abaixo para construir a capa de chuva:
Painel lateral com
amortecedor de ar exterior
(item 2) que é montado à
unidade na etapa 7.
Item 3
Item 7
Item 4
Item 5
Item 9
Item 8
Item 6
9° ETAPA
- Finalmente
,
você poderá ver a unidade com o kit econômico mostrado no diagrama abaixo:
-
Quando uma trava para o telhado é necessário para a aplicação da unidade de deslocamento
,
consulte a recomendação
na parte (C) no capítulo
‘
INSTALAÇÃO DA UNIDADE
’
neste manual.
Cobertura
de chuva
Tampa de metal para
circulação horizontal
Componente
Externo
A unidade mostrada nos diagramas da etapa 1 à etapa 9 são UATYQ350. Outros modelos deverão seguir o
mesmo método.
Tampa de
metal (suporte
do ventilador)
para a
circulação
horizontal
Item 2
Item 6
Item 7
Item 3
Item 4
Item 5
Item 9
Item 8
Selante
Parafusos
-
É recomendado vedar todas as juntas e aberturas com selantes à prova de agentes climáticos (tais como silicone,
ou um item fornecido) a fi m de garantir um acabamento à prova de água na capa de chuva.
