30
-

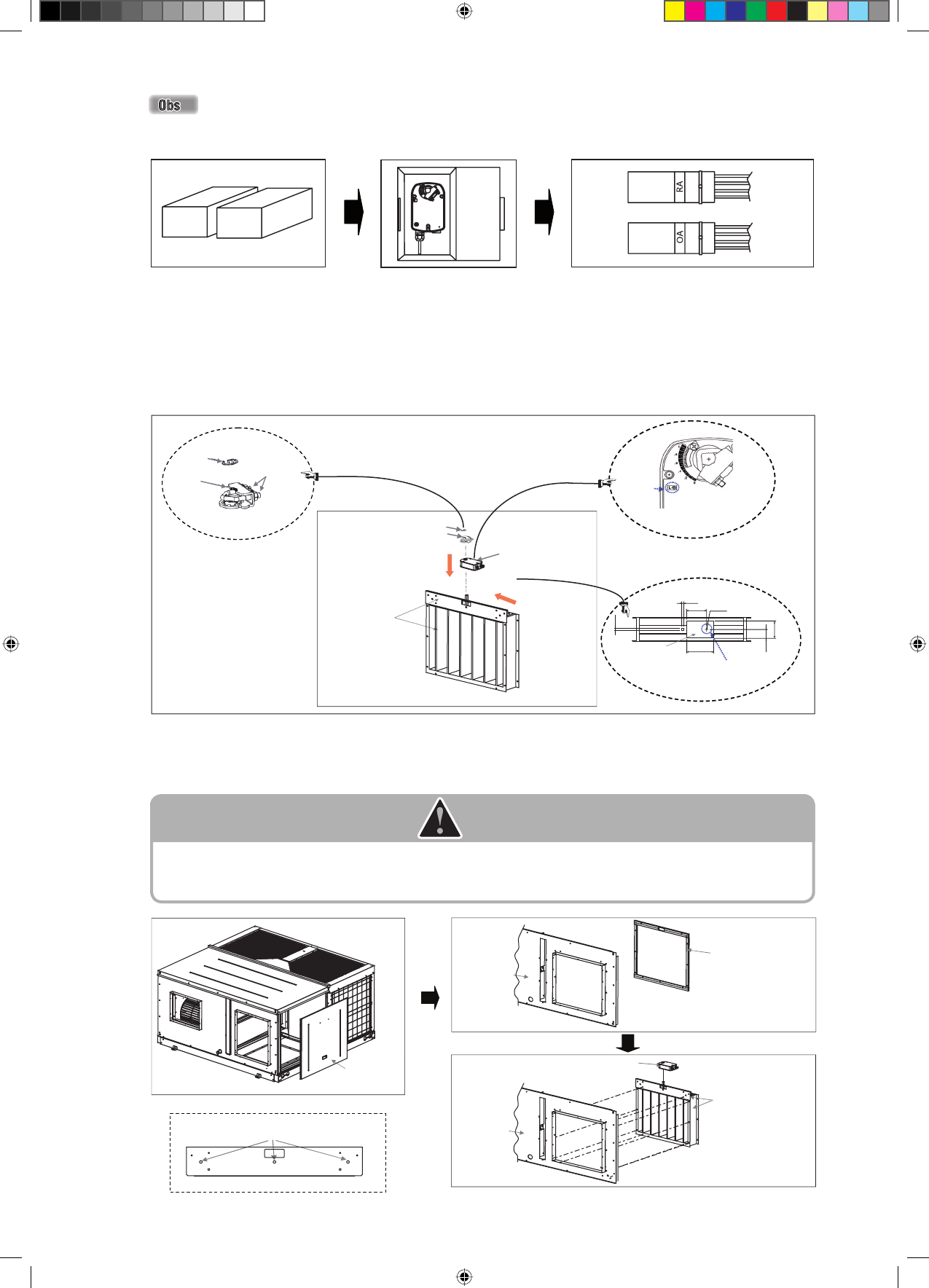

Fäst sedan 1st skruv M4x12 (punkt 14) på fästet i spjället. Skruva inte i skruven helt, bara upp till 2/3 av gängans
längd. Montera ställdonet på fästet genom att föra fästet närmare spjällets axel. Funktionen för skruv M4x12 är
att låsa ställdonet från att glida under modulering.
-
Därefter, sätt klämman i axeln och lås ställdonet med låsringen. Spänn klämmans muttrar ordentligt med
skiftnyckel. Notera att klämma och låsring medföljer ställdonet som standarddelar, du kan hitta dessa delar inuti
ställdonslådan.
Låsring
Klämma
Det fi nns 2st Belimo ställdon, LF24-SR (punkt 1) i ekonomisatsen som levereras tillsammans i kartonger. Öppna
kartongerna och observera etiketten på kabeln. Ställdonet som används i steg 4 är det med etiketten
”
RA
”
.
2st av punkt 1 i
kartonger.
Observera etiketten på kabeln. En av dem är
märkt
”
RA
”
, medan den andra är märkt
”
OA
”
.
Öppna kartongen.
ELLER
STEG 5
-
Avlägsna sidopanelen Ta sedan bort 4st metallhållare på frontpanelen. Installera returluftspjäll (punkt 11) + fästet,
returluftspjäll (punkt 10) + Belimo ställdon, LF24-SR (punkt 1) som redan monterats i steg 3 och 4 i enhetens
frontpanel genom att använda samma skruvhål. Använd skruv M5x16 (punkt 13) för fastsättning.
VARNING
Utvidga returluftssensorn som är placerad inuti enheten (över returluftintagsöppningen) till utsidan av enheten. Detta
kan göras genom att leda sensorn genom små hål på fästet, returluftspjäll (punkt 10). Sensorn är då korrekt placerad
inuti returluftkanalen genom att använda buntband (medföljer ej). Att inte göra detta kan påverka enhetens prestanda
och orsaka termiskt obehag för användarna.
Detaljvy för klämma
och låsring
Punkt 1 (med etiketten
”
RA
”
)
Fäste
2st muttrar
(skruva fast
ordentligt)
Märkt
med
”
L
”
symbolen
Detaljvy för ställdon
Vy uppifrån för spjäll
Fäst M4x16 skruv i det här hålet,
skruva inte i den helt, utan bara 2/3
av gängans längd.
12
12
110
Ø3
150
45
90
Punkt 10 och
punkt 11,
som redan är
monterade i
steg 3.
a) Montera ställdonet på
spjällets axel, lås sedan
med låsring och klämma.
b) Sätt i skruven
M4x12, för sedan
fästet närmare
spjällets axel.
Obs: Stödfästet är
beläget på toppen
av spjället.
Låsring
Klämma
Avlägsna
sidopanelen
Enhetens
frontpanel
Punkt 1
Punkt 10 + punkt 11
Montera punkt 1 +
punkt 10 + punkt 11 i
frontpanelen.
Använd något av de tre hålen nedan på punkt 10 för att
leda sensorn till returluftintaget på utsidan av enheten.
Vy framifrån av punkt 10
Enhetens
frontpanel
Lossa metallfästena på
frontpanelen.
