 Português |

99

Bosch Power Tools

1 609 929 W71 | (30.3.11)

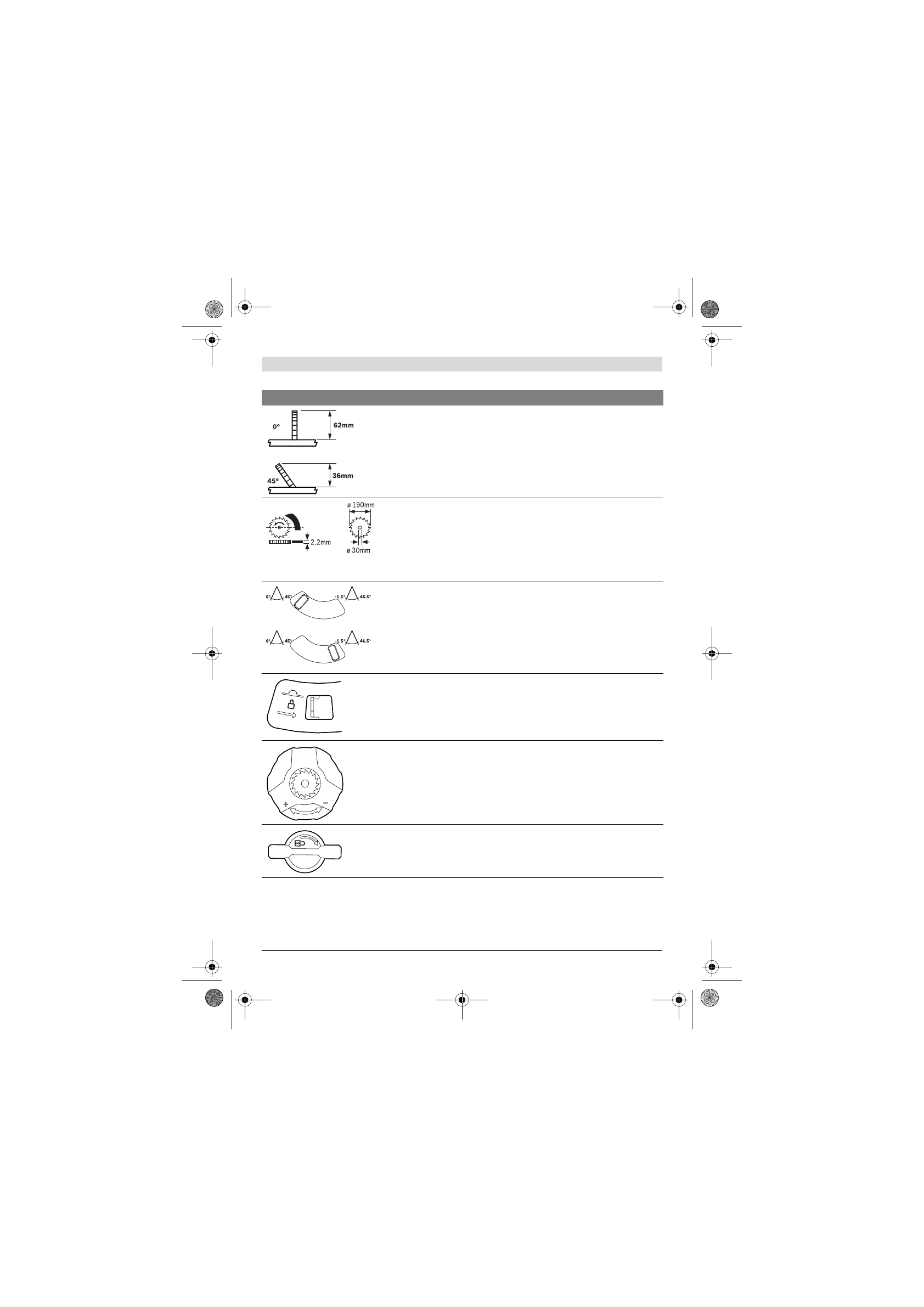

Indica a máxima altura admissível de uma peça a ser trabalhada com
um ângulo de meia-esquadria padronizado de 0 °  e 45 ° .

Observe as dimensões da lâmina de serra. Não deve haver folga entre
o diâmetro do orifício e o fuso da ferramenta. Não utilizar adaptado-
res nem redutores.
Ao substituir a lâmina de serra, deverá observar que a largura de cor-
te não seja inferior a 2,2 mm e a que espessura da lâmina não seja
maior do que 2,2 mm. Caso contrário há perigo que a cunha abridora
(2,2 mm) seja emperrada na peça a ser trabalhada.

Faixa de ângulo de meia-esquadria vertical (possível área de
deslocamento da lâmina de serra)

– posição esquerda do limitador de ângulo:

área padrão do ângulo de meia-esquadria de 0 °  a 45 °

– posição direita do limitador de ângulo:

Ampliação da faixa padrão do ângulo de meia-esquadria para cortes
por baixo, veja também “Ajustar a faixa de ângulo de meia-esqua-
dria ampliada de – 1,5 °  a +46,5 °”, página 107

Para travar a lâmina de serra no centro da mesa de serra (funciona-
mento como serra circular de bancada) deverá deslocar a alavanca
para a direita.

Possíveis sentidos de rotação da manivela

– no sentido anti-horário (– ): Abaixar a lâmina de serra

(

posição de transporte

)

– no sentido horário (+): Elevar a lâmina de serra

(

posição de trabalho

)

Sentido de rotação do manípulo de travamento, para travar ângulos
de meia-esquadria verticais

Símbolo

Significado
