440

 |

Srpski

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Upotreba univerzalnog graničnika kao
paralelnog graničnika (pogledajte sliku N2)

–

Montirajte univezalni graničnik

1

 levo ili

desno na stolu testere

7

 ili na proširenju

stola

27

. (pogledajte

„

Montiranje

univerzalnog graničnika

“

, Stranu 436)

Pažnja:

Pri testerisanju vertikalnih uglova

iskošenja trebalo bi univerzalni graničnik
montirati

desno od lista testere

.

–

Montirajte šinu graničnika

36

 zavisno od

veličine radnog komada i od podešenog
vertikalnog ugla iskošenja

vertikalno ili

ravno

 na univerzalni graničnik

1

. (pogledajte

„

Montaža šine graničnika na univerzalnog

graničniku

“

, Stranu 436)

Pažnja:

Pri testerisanju radni komadi mogu

da se zaglave izmedju univerzalnog
graničnika i lista testere, da ih zahvati list
testere koji se vraća uvis i da ih izbaci dalje.
Stoga podesite šinu graničnika

36

 tako, da se

njen kraj vodjenja završava u području
izmedju sredine lista testere i klina.
Odvrnite za ovo leptir zavrtanj

34

, pomerite

šinu graničnika i na kraju ponovo čvrsto
stegnite leptir zavrtanj.

–

Podesite horizontalan ugao iskošenja od 0

°

.

(pogledajte

„

Podešavanje horizontalnih

uglova iskošenja

“

, Stranu 438)

–

Odvrnite leptir zavrtanj

37

 i pomerite šinu

vodjice

31

 do željenog rastojanja.

Skala

14

 pokazuje rastojanje izmedju lista

testere i šine graničnika.

–

Ponovo stegnite leptir zavrtanj

37

.

Podešavanje klina za procep

Klin za procep

4

 sprečava, da se list testere

28

zaglavi u mestu presecanja. Postoji inače
opasnost povratnog udarca, ako list testere
zaglavi u radnom komadu.

Pazite stoga uvek na to, da se klin za procep
korektno podesi:

–

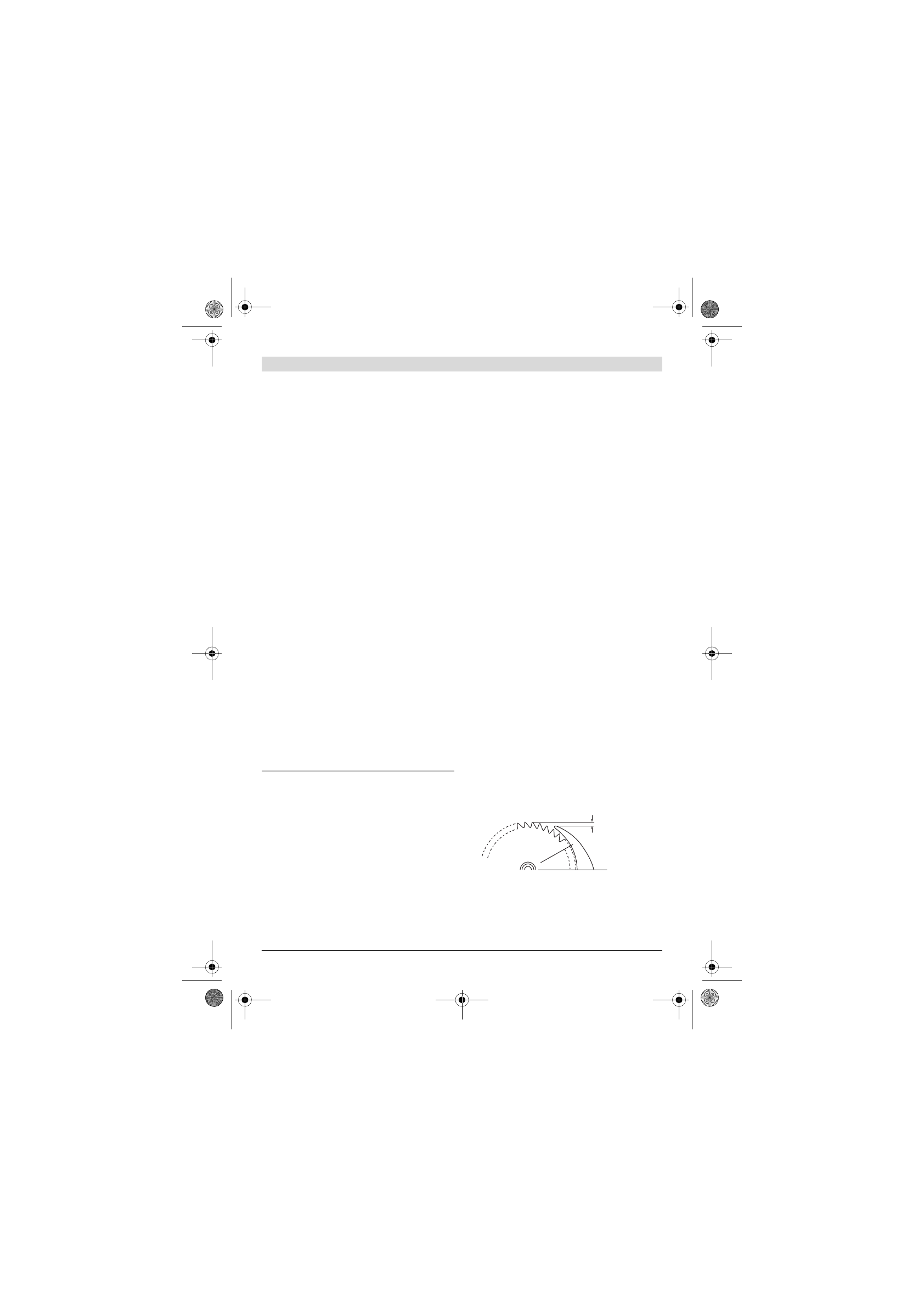

Radijalni procep izmedju lista testere i klina
za procep sme iznositi maksimalno 5 mm.

–

Debljina klina za procep mora biti manja od
širine presecanja i veća od debljine
osnosvnog lista.

–

Klin za procep mora uvek da bude u jednoj
liniji sa listom testere.

–

Za normalno presecanje mora klin za procep
uvek biti u najvećoj mogućoj poziciji.

Električni alat se isporučuje sa korektno
podešenim klinom za procep.

Podešavanje visine klina za procep
(pogledajte slike O1

–

O2)

Za testerisanje žljebova morate podesiti visinu
klina za procep.

f

Upotrebljavajte električni alat za pravljenje
žljebova ili falcovanje samo sa
odgovarajućim pogodnim zaštitnim
uredjajem (na primer tunelska zaštitna
hauba).

–

Uklonite zaštitnu haubu

3

 i lasersku jedinicu

41

 sa klina

4

.

–

Odvrnite zavrtnje uložne ploče

5

 sa imbus

ključem

13

 i podignite uložnu ploču sa stola

testere.

–

Pritisnite na polugu

18

 u pravcu kazaljke na

satu do graničnika, tako da se list testere

28

nadje u najvišoj mogućoj poziciji iznad stola
testere.
Podesite vertikalni ugao iskošenja lista
testere sa 45

°

. (pogledajte

„

Podešavanje

vertikalnog ugla iskošenja

“

, Stranicu 438)

–

Odvrćite zavrtnje

60

 sa imbus ključem

13

,

sve dok ne možete pomerati klin za procep

4

.

–

Podesite vertikalan ugao iskošenja lista
testere od 0

°

.

Okrećite polugu

18

 suprotno od kazaljke na

satu, sve dok se zubi lista testere

28

 ne nadju

u željenoj visini(= dubina žljeba) iznad lista
testere

7

.

–

Pomerajte klin za procep

4

 toliko nadole, sve

dok klin za procep ne bude više od 5 mm
ispod gornjih zuba testere.

–

Pritisnite na polugu

18

 u pravcu kazaljke na

satu do graničnika, tako da se list testere

28

nadje u najvišoj mogućoj poziciji iznad stola
testere.
Podesite vertikalni ugao iskošenja lista
testere sa 45

°

.

5 mm max.

5 mm max.
