486

 |

Eesti

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Seadme ja selle funktsioonide
kirjeldus

Kõik ohutusnõuded ja juhised
tuleb läbi lugeda.

Ohutusnõuete ja

juhiste eiramise tagajärjeks võib
olla elektrilöök, tulekahju ja/või
rasked vigastused.

Nõuetekohane kasutamine

Seade on statsionaarse seadmena ette nähtud
sirgete piki- ja ristlõigete tegemiseks puidus.
Välja saab reguleerida vertikaalseid kaldenurki
vahemikus

–

1,5

°

 kuni +46,5

°

 ning

universaalsest juhikust horisontaalseid
kaldenurki vahemikus 1,5

°

 (vasakul pool)

kuni 90

°

 (paremal pool).

Seade on ette nähtud kõva ja pehme puidu,
samuti laast- ja kiudplaatide saagimiseks.

Elektriline tööriist ei sobi alumiiniumi ja teiste
mitteraudmetallide saagimiseks.

Seadme osad

Seadme osade numeratsiooni aluseks on
jooniste lehekülgedel toodud numbrid.

1

Universaalne juhik

2

Laseri hoiatussilt

3

Kettakaitse

4

Lõikekiil

5

Vaheplaat

6

Käepideme süvendid

7

Saepink

8

Juhtsoon universaalsele juhikule

1

 või

pingipikendusele

27

9

Avad montaaži jaoks

10

Laastu väljaviskeava

11

Etteandeabinõu hoidik

12

Etteandeabinõu

13

Sisekuuskantvõti (6 mm/4 mm)

14

Saeketta ja universaalse juhiku vahelise
kauguse skaala

15

Kleebis lõikejoone märgistamiseks

16

Sisselülitamisnupp

17

Väljalülitamisnupp

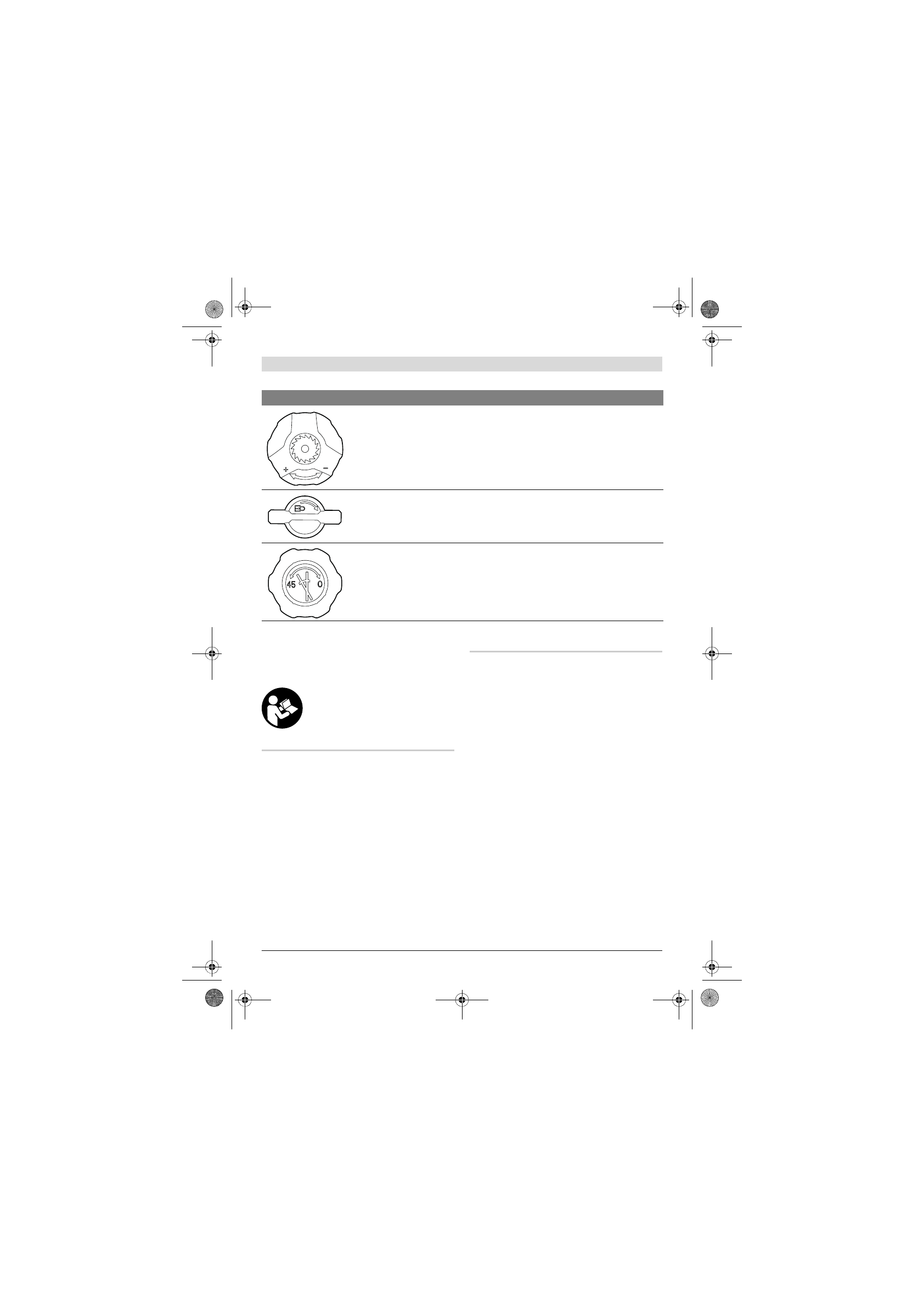

Vända võimalikud keeramise suunad

–

vastupäeva (

–

): saeketta langetamine (

transpordiasend

)

–

päripäeva (+): saeketta kergitamine (

tööasend

)

Lukustushoova pöörlemissuund vertikaalsete kaldenurkade
lukustamiseks

Pöördnupu võimaliku keeramise suunad vertikaalsete kaldenurkade
seadmiseks

Sümbol

Tähendus
