512

 |

Latviešu

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Darba stāvoklis

–

Grieziet kloķi

18

 pulksteņa rādītāju kustības

virzienā, līdz zāģa asmens

28

 zobi paceļas

virs apstrādājamā priekšmeta virsmas.

Zāģēšanas galda izmēru palielināšana

Gari apstrādājamie priekšmeti brīvajā galā
jānogulda uz piemērotas virsmas vai jāatbalsta.

Galda palielinātājs

27

 kalpo zāģēšanas galda

7

paplašināšanai vai pagarināšanai. Lietotājs var
pēc vēlēšanās nostiprināt galda palielinātāju pa
kreisi vai pa labi no zāģēšanas galda, kā arī aiz
tā. (skatīt sadaļu „Galda palielinātāja montāža“
lappusē 509)

Apstrādājamo priekšmetu brīvajā galā var
papildus noguldīt un atbalstīt, piemēram, ar
Bosch veltnīša balsta PTA 1000 palīdzību (skatīt
attēlu K). Veltnītis ir paredzēts, lai nodrošinātu
apstrādājamā priekšmeta brīvu pārvietošanos.

Horizontālā zāģēšanas leņķa
iestādīšana (ar universālo vadotni)

Horizontālo zāģēšanas leņķi var iestādīt robežās
no 90

°

 (virzienā pa kreisi) līdz 90

°

 (virzienā pa

labi).

Horizontālā zāģēšanas leņķa fiksēto vērtību
iestādīšana (attēls L1)

Lai ātri un precīzi iestādītu biežāk lietotās
horizontālā zāģēšanas leņķa vērtības, universālā
vadotne fiksējas stāvokļos, kas atbilst šādām
standarta leņķa vērtībām:

±

90

°

/

±

75

°

/

±

67,5

°

/

±

60

°

/

±

45

°

/

±

30

°

/

±

22,5

°

/

±

15

°

/ 0

°

–

Atskrūvējiet spārnskrūvi

33

, ja tā ir

pieskrūvēta.

–

Pagrieziet leņķa vadotni

35

 līdz tā fiksējas

stāvoklī, kas atbilst vēlamajam zāģēšanas
leņķim.

–

No jauna stingri pieskrūvējiet spārnskrūvi

33

.

Brīvi izvēlēta horizontālā zāģēšanas leņķa
iestādīšana (attēls L2)

–

Atskrūvējiet spārnskrūvi

33

, ja tā ir

pieskrūvēta.

–

Pabīdiet sviru

32

 bultas virzienā uz priekšu

un grieziet leņķa vadotni

35

, līdz vadstieņa

31

marķējums parāda uz skalas vēlamo
zāģēšanas leņķi.

–

No jauna stingri pieskrūvējiet spārnskrūvi

33

.

Vertikālā zāģēšanas leņķa iestādīšana
(ar zāģa asmeni)

Iestādīšana zāģēšanas leņķa vērtību standarta
diapazonā no 0

°

 līdz 45

°

Standarta diapazonā vertikālo zāģēšanas leņķi
var brīvi iestādīt robežās no 0

°

 līdz 45

°

.

–

Nedaudz atskrūvējiet fiksējošo galviņu

22

,

griežot to pretēji pulksteņa rādītāju kustības
virzienam.

–

Pārejiet uz zāģēšanas leņķa vērtību standarta
diapazonu (pabīdiet sviru

26

 pa kreisi).

–

Grieziet rokturi

20

, līdz leņķa rādītājs

21

parāda vēlamo zāģēšanas leņķi uz skalas

19

.

–

No jauna stingri pieskrūvējiet fiksējošo
galviņu

22

.

Iestādīšana zāģēšanas leņķa vērtību
paplašinātajā diapazonā no

–

1,5

°

 līdz +46,5

°

Veidojot aizmugures zāģējumus, iespējams
pāriet uz vertikālā zāģēšanas leņķa vērtību
paplašināto diapazonu, paplašinot standarta
vērtību diapazona robežas par

±

1,5

°

. Tas ļauj

novērst spraugas veidošanos, izgatavojot
taisnleņķa salaidumus no diviem slīpi
nozāģētiem priekšmetiem.

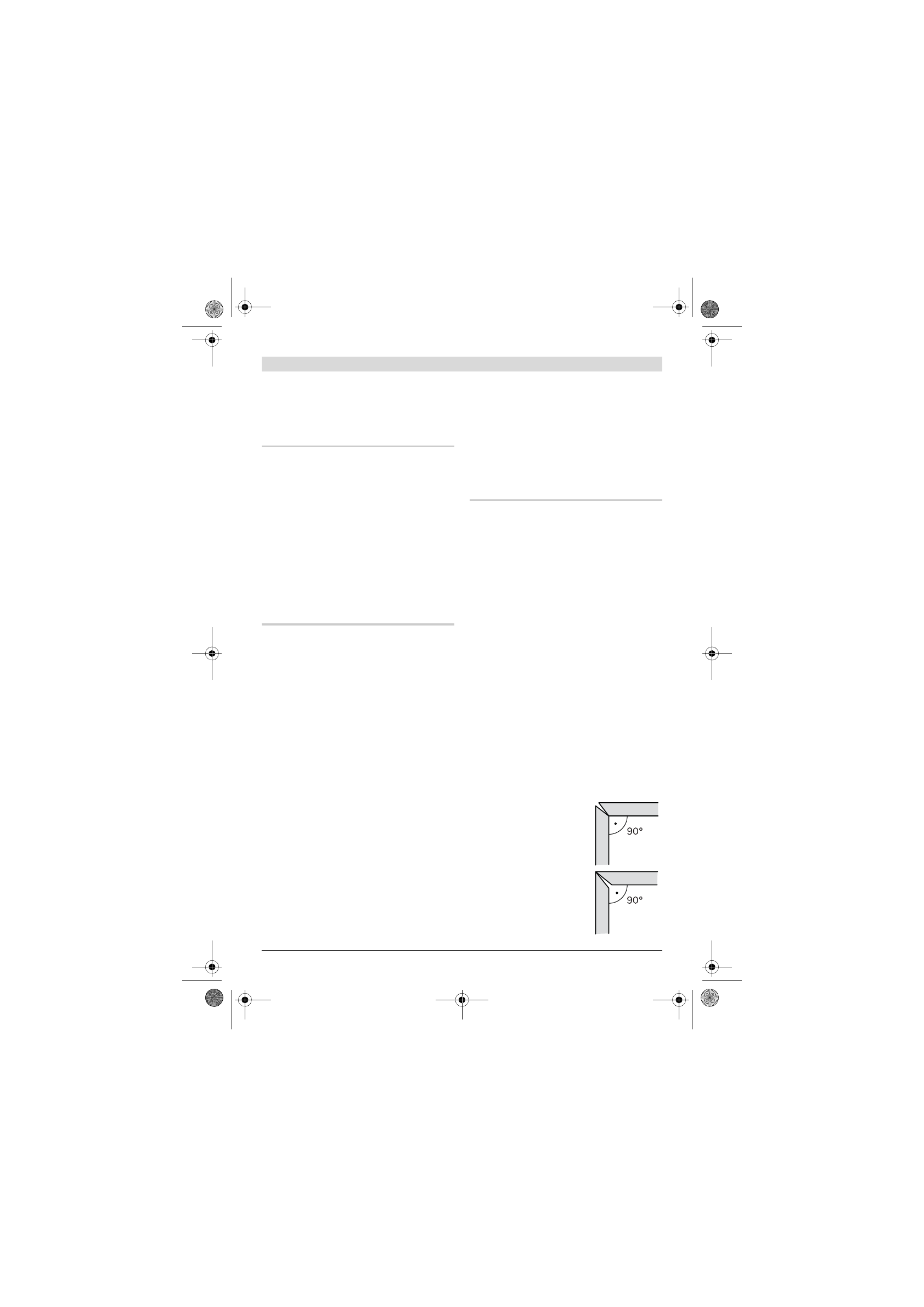

Taisnleņķa salaidums bez
aizmugures zāģējuma

Taisnleņķa salaidums ar
aizmugures zāģējumu
