Delovanje

f

Pred začetkom kakršnih koli del na električ-
nem orodju izvlecite omrežni vtikač iz
vtičnice.

Transportni in delovni položaj žaginega
lista

Transportni položaj

–

Zavrtite ročico

18

 proti smeri urnega kazalca

tako, da bo zaščitni pokrov

3

 nalegel na

žagino mizo

7

.

Položaj za delo

–

Zavrtite ročico

18

 v smeri urnega kazalca

tako dolgo, da se bodo zobje žaginega lista

28

 nahajali nad obdelovancem.

Povečanje rezalne mize

Dolge obdelovance je na prostem koncu
potrebno podložiti ali podpreti.

Razširitev mize

27

 služi za razširjanje ali

podaljšanje žagine mize

7

. Temu primerno jo

lahko montirate tako levo, kot tudi desno ali
zadaj na žagino mizo. (glejte

„

Montaža razširitve

mize

“

, stran 454)

Dodatno lahko na prostem koncu podložite in
podprite obdelovanec npr. s pomočjo valjčne
podloge PTA 1000 Bosch (glejte sliko K). Pri
tem valji poskrbijo za ustrezno gibljivost
obdelovanca.

Nastavitev vodoravnih jeralnih kotov
(Univerzalni prislon)

Vodoravni jeralni kot lahko nastavite v območju
od 90

°

 (na levi strani) do 90

°

 (na desni strani).

Nastavitev horizontalnega standardnega
jeralnega kota (glejte sliko L1)

Za hitro in natančno nastavitev pogosto
uporabljenih jeralnih kotov zaskoči univerzalni
prislon pri naslednih standardnih kotih:

±

90

°

/

±

75

°

/

±

67,5

°

/

±

60

°

/

±

45

°

/

±

30

°

/

±

22,5

°

/

±

15

°

/ 0

°

–

V primeru, da je krilni vijak

33

 privit, ga

sprostite.

–

Zasukajte kotni prislon

35

 tako, da bo željen

jeralni kot zaskočil.

–

Ponovno zategnite krilni vijak

33

.

Nastavitev poljubnih vodoravnih jeralnih kotov
(glejte sliko L2)

–

V primeru, da je krilni vijak

33

 privit, ga

sprostite.

–

Pritisnite ročico

32

 v smeri puščice naprej in

zasukajte kotni prislon

35

 tako, da bo oznaka

vodilne tirnice

31

 kazala željen jeralni kot na

skali.

–

Ponovno zategnite krilni vijak

33

.

Nastavitev navpičnih jeralnih kotov
(žagin list)

Nastavitev območja jeralnega kota 0

°

 do 45

°

Navpični jeralni kot se lahko standarno poljubno
nastavi v območju med 0

°

 do 45

°

.

–

Nalahno sprostite aretirni nastavek

22

 v

smeri proti urnemu kazalcu.

–

Nastavite standardno območje jeralnega kota
(potisnite ročico

26

 na levo).

–

Zasukajte vrtljiv gumb

20

 tako, da bo kotni

prikazovalnik

21

 prikazal željen jeralni kot na

skali

19

.

–

Ponovno zategnite aretirni nastavek

22

.

Nastavitev povečanega območja jeralnega kota
–1,5

°

 do 46,5

°

Dodatno območje navpičnega jeralnega kota

±

1,5

°

 lahko nastavite za žaganje hrbtnih rezov. S

tem se lahko izognite reži pri združitvi dveh
obdelovancev z zajerami.

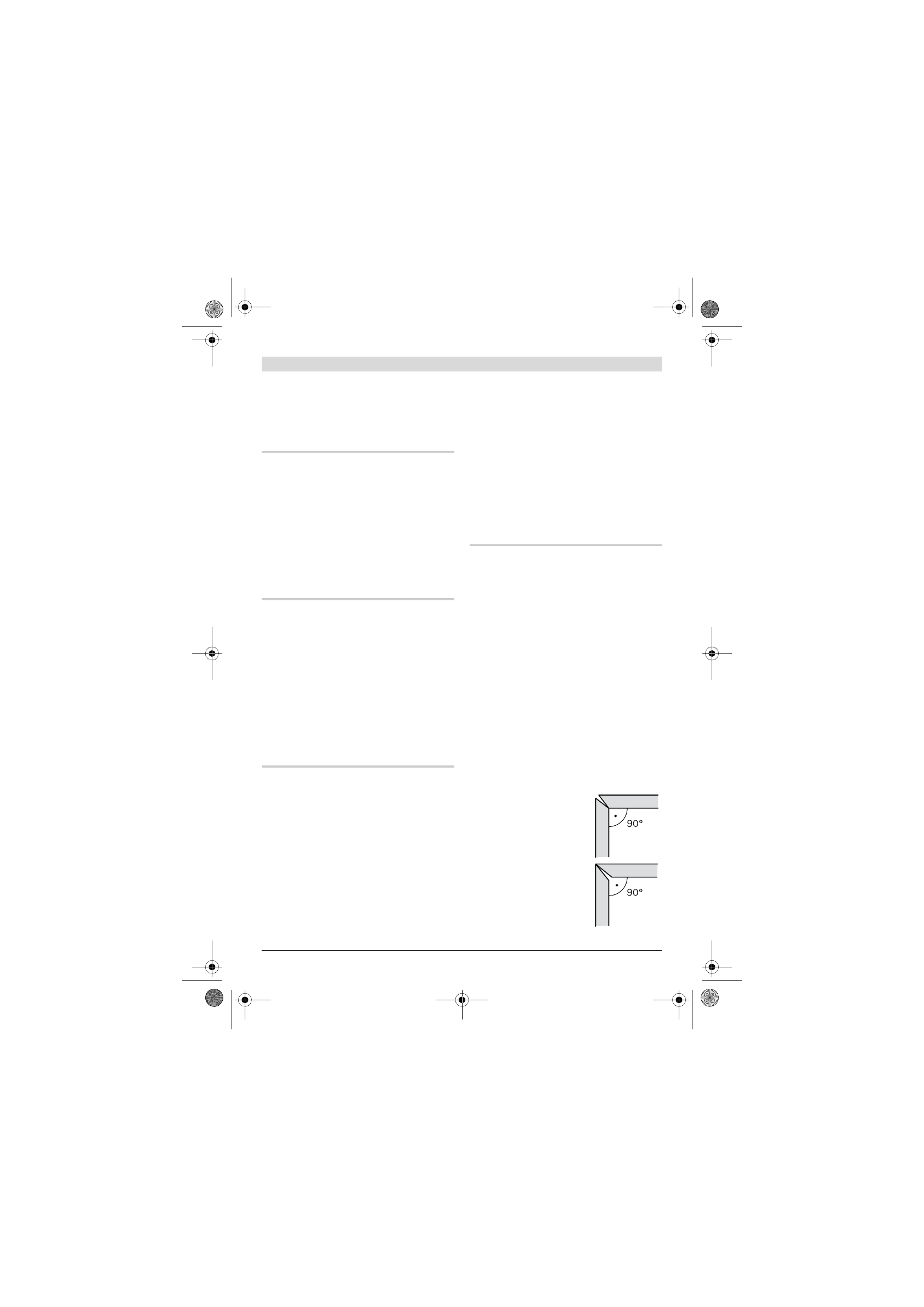

obdelovanec z zajero brez
hrbtnega reza

obdelovanec z zajero z
hrbtnim rezom
