298

 |

Česky

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Nastavení rozpěrného klínu

Rozpěrný klín

4

 zabraňuje, aby byl pilový kotouč

28

 v řezné spáře svírán. Jinak existuje nebezpečí

zpětného rázu, když se pilový kotouč v obrobku
zasekne.

Dbejte tedy vždy na to, aby byl rozpěrný klín
správně nastavený:

–

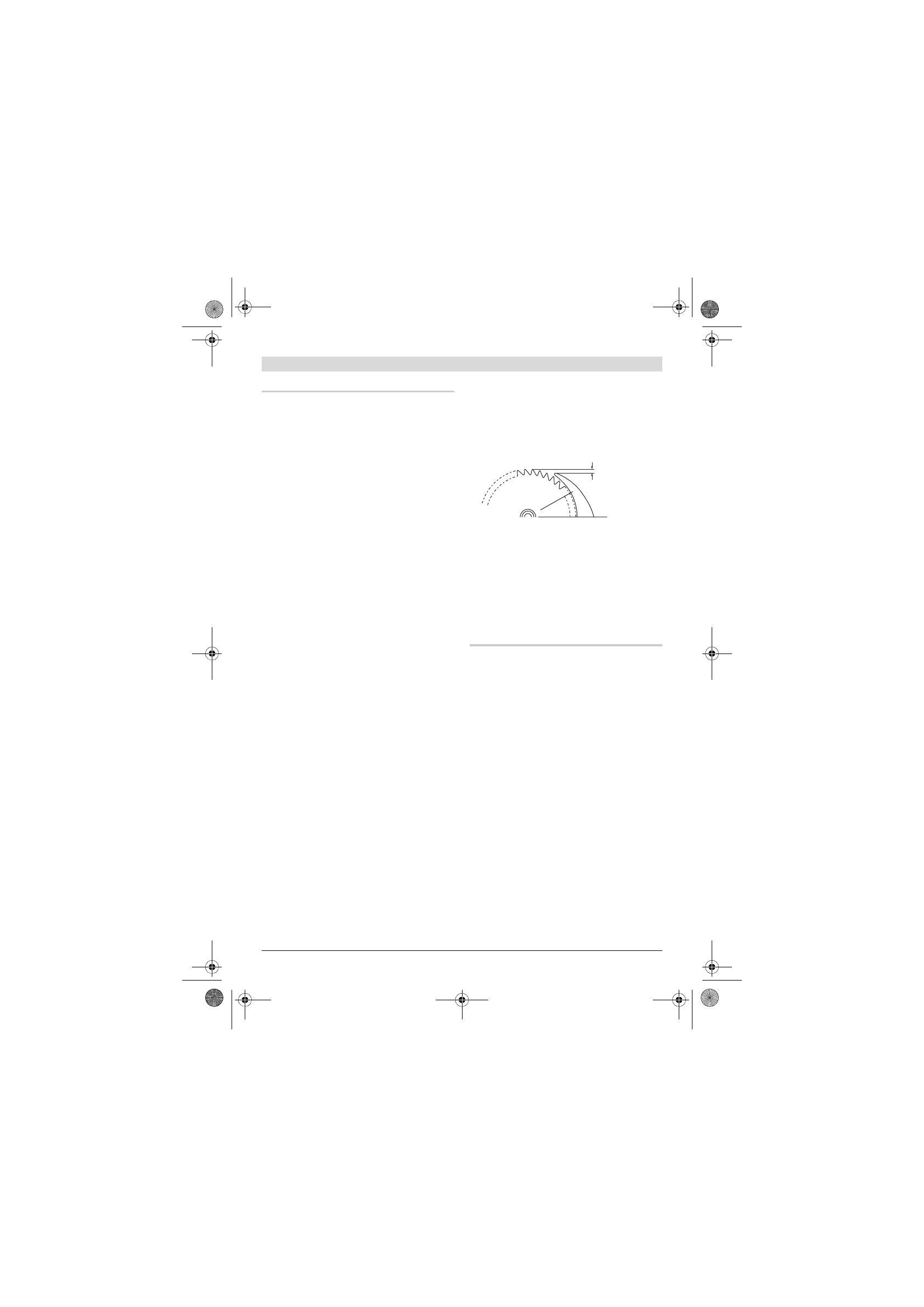

Radiální mezera mezi pilovým kotoučem a
rozpěrným klínem smí činit maximálně 5 mm.

–

Tloušťka rozpěrného klínu musí být menší
než šířka řezu a větší než základní tloušťka
kotouče.

–

Rozpěrný klín musí být vždy v jedné přímce s
pilovým kotoučem.

–

Pro normální dělicí řezy musí být rozpěrný
klín vždy v nejvyšší možné poloze.

Elektronářadí se dodává se správně nastaveným
rozpěrným klínem.

Nastavení výšky rozpěrného klínu
(viz obrázky O1

–

O2)

Pro řezání drážek musíte nastavit výšku
rozpěrného klínu.

f

Elektronářadí používejte k drážkování či
polodrážkování pouze s příslušným
vhodným ochranným zařízením (např.
tunelovým ochranným krytem).

–

Odstraňte ochranný kryt

3

 a laserovou

jednotku

41

 z rozpěrného klínu

4

.

–

Uvolněte šrouby vkládací desky

5

 pomocí

klíče na vnitřní šestihrany

13

 a zvedněte

vkládací desku ze stolu pily.

–

Otočte kliku

18

 ve směru hodinových ručiček

až na doraz tak, aby se pilový kotouč

28

nacházel v nejvyšší možné poloze nad stolem
pily.

Nastavte vertikální úhel sklonu pilového
kotouče 45

°

. (viz

„

Nastavení vertikálního

úhlu sklonu

“

, strana 296)

–

Povolte šrouby

60

 pomocí klíče na vnitřní

šestihrany

13

, až lze rozpěrný klín

4

přesouvat.

–

Nastavte vertikální úhel sklonu pilového
kotouče 0

°

.

Otáčejte klikou

18

 proti směru hodinových

ručiček, až se zuby pilového kotouče

28

nacházejí v požadované výšce (= hloubka
drážky) nad stolem pily

7

.

–

Posuňte rozpěrný klín

4

 natolik dolů, až stojí

max. 5 mm pod horními zuby pily.

–

Otočte kliku

18

 ve směru hodinových ručiček

až na doraz tak, aby se pilový kotouč

28

nacházel v nejvyšší možné poloze nad stolem
pily.

Nastavte vertikální úhel sklonu pilového
kotouče 45

°

.

–

Šrouby

60

 rozpěrného klínu zase pevně

utáhněte.

–

Znovu upevněte vkládací desku

5

 do stolu

pily.

Uvedení do provozu

f

Dbejte síťového napětí! Napětí zdroje prou-
du musí souhlasit s údaji na typovém štítku
elektronářadí. Elektronářadí označené
230 V smí být provozováno i na 220 V.

Zapnutí/vypnutí

–

Pro

zapnutí

 zatlačte na zelené tlačítko

zapnutí

16

.

–

Pro

vypnutí

 zatlačte na červené tlačítko

vypnutí

17

.

Výpadek proudu

Spínač je takzvaný spínač s podpěťovou spouští,
který zabraňuje opětovnému rozběhu
elektronářadí po výpadku proudu (např.
vytažení síťové zástrčky během provozu).

Pro uvedení elektronářadí poté opět do provozu
musíte znovu stlačit zelené tlačítko zapnutí

16

.

5 mm max.

5 mm max.
