128

 | Italiano

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Regolazione del campo ampliato dell’angolo
obliquo da – 1,5 °  a +46,5 °

Per l’esecuzione di tagli sottosquadra è possibi-
le regolare il campo supplementare dell’angolo
obliquo verticale di

±

1,5 ° . Questa regolazione

ha la funzione di evitare la formazione di fessure
in fase di montaggio di pezzi in lavorazione ta-
gliati in obliquo.

– Allentare leggermente il pomello di arresto

22

 in senso antiorario.

– Ruotare leggermente in senso antiorario la

manopola

20

 allontanandosi dalla posizione

0 ° .

– Regolare il campo dell’angolo obliquo am-

pliato (spingere la leva

26

 verso destra).

– Ruotare la manopola

20

 fino a quando l’indi-

cazione dei gradi

21

 indica l’angolo obliquo

desiderato sulla scala

19

.

– Serrare di nuovo saldamente il pomello di ar-

resto

22

.

Tracciatura della linea di taglio

(vedere figura M)

Un raggio laser indica la linea di taglio della lama
di taglio. In questo modo è possibile posizionare
esattamente il pezzo in lavorazione e la guida di
battuta

36

 per il taglio.

Prima di eseguire l’operazione di taglio, accer-
tarsi che la linea di taglio venga ancora visualiz-
zata correttamente (vedere «Regolazione del
raggio laser», pagina 123). In caso di utilizzo in-
tenso, il raggio laser può p. es. spostarsi per via
delle vibrazioni.

– Accendere il raggio laser con l’interruttore

44

.

– Allineare la Vostra marcatura sul pezzo in la-

vorazione lungo il raggio laser.

Regolazione della guida universale

f

Durante tutti i tagli è necessario assicurarsi
innanzitutto che la lama di taglio non possa
toccare in nessun momento le battute (bi-
nario di guida 31 oppure guida di battuta 36
della guida universale) o altre parti dell’ap-
parecchio.

La guida universale

1

 può essere impiegata in

modo differente a seconda del modo operativo:
– come guida trasversale e guida angolare nel

funzionamento come banco sega radiale,

– come guida parallela nel funzionamento co-

me sega circolare da banco.

Utilizzo della guida parallela come guida
trasversale o guida angolare (vedi figura N1)

– Montare la guida universale

1

 a sinistra o a

destra sul banco per tagliare

7

 oppure

sull’ampliamento banco

27

. (vedi «Montag-

gio della guida universale», pagina 125)

Nota bene:

In caso di taglio di angoli obliqui

verticali, la guida universale dovrebbe essere
montata

a destra della lama di taglio

.

– Montare la guida di battuta

36

 a seconda del-

le dimensioni del pezzo in lavorazione ed a
seconda dell’angolo obliquo verticale regola-
to

di coltello oppure in piano

 sulla guida uni-

versale

1

. (vedi «Montaggio della guida di

battuta sulla guida universale», pagina 125)

– Regolare l’angolo obliquo orizzontale deside-

rato. (vedi «Regolazione della posizione oriz-
zontale dell’angolo obliquo», pagina 127)

– Controllare se la guida di battuta

36

 si trova

al di fuori del settore di taglio.
In caso di necessità allentare la vite ad alette

34

, spostare la guida di battuta

36

 e serrare

di nuovo la vite ad alette

34

.

Nota bene:

Per evitare un’inclinazione oppu-

re uno spostamento del pezzo in lavorazione
la distanza tra la lama di taglio

28

 e la guida

di battuta

36

 deve essere al

massimo di

15 mm

.

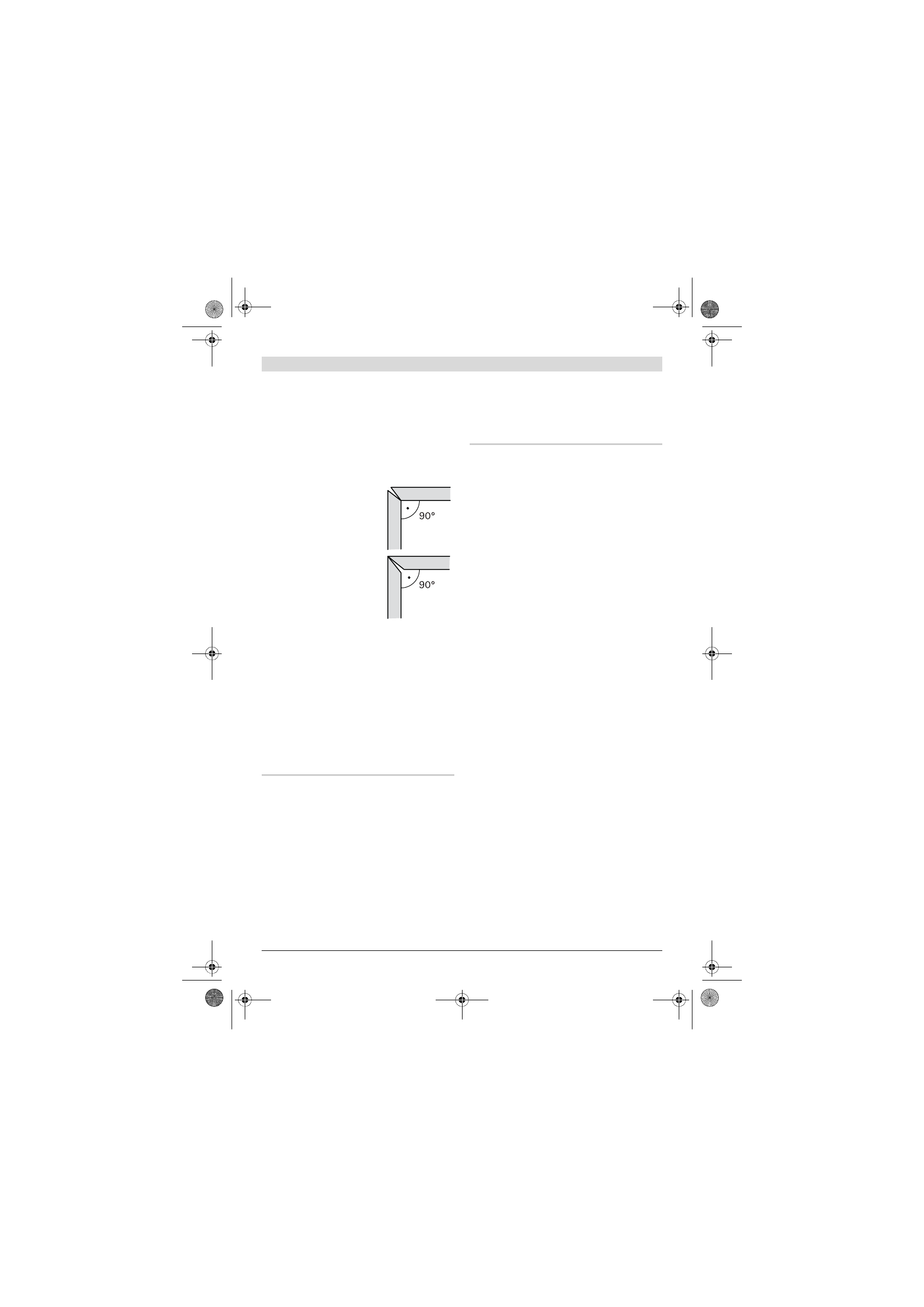

pezzi in lavorazione tagliati in
obliquo senza taglio sotto-
squadra

pezzi in lavorazione tagliati in
obliquo con taglio sottosqua-
dra
