Horisontaalsete kaldenurkade reguleerimine
(vt joonist L2)

–

Keerake lahti tiibkruvi

33

, juhul kui see on

kinni keeratud.

–

Suruge hooba

32

 noole suunas ette ja

keerake nurganäidikut

35

, kuni juhtsiinil

31

olev märgistus näitab skaalal soovitud
kaldenurka.

–

Pingutage tiibkruvi

33

 uuesti kinni.

Vertikaalsete kaldenurkade
reguleerimine (saeketas)

Kaldenurkade 0

°

 kuni 45

°

 reguleerimine

Vertikaalset kaldenurka saab reguleerida
vahemikus 0

°

 kuni 45

°

.

–

Keerake lukustushooba

22

 vastupäeva pisut

lahti.

–

Reguleerige välja standardne
kaldenurgavahemik (lükake hoob

26

vasakule).

–

Keerake pöödhooba

20

 seni, kuni

nurganäidiku

21

 skaalale

19

 ilmub soovitud

kaldenurk.

–

Pingutage lukustushoob

22

 uuesti kinni.

Laiendatud kaldenurkade

–

1,5

°

 kuni +46,5

°

reguleerimine

Täiendavat vertikaalset kaldenurka vahemikus

±

1,5

°

 saate seadistada sisselõigete tegemiseks.

See hoiab ära vahe tekkimise diagonaalselt
lõigatud toorikute kokkupanekul.

–

Keerake lukustushooba

22

 vastupäeva pisut

lahti.

–

Keerake pöördhooba

20

 kergelt vastupäeva

0

°

-asendist eemale.

–

Reguleerige välja laiendatud
kaldenurgavahemik (lükake hoob

26

paremale).

–

Keerake pöödhooba

20

 seni, kuni

nurganäidiku

21

 skaalale

19

 ilmub soovitud

kaldenurk.

–

Pingutage lukustushoob

22

 uuesti kinni.

Lõikejoone märgistamine (vt joonist M)

Laserkiir näitab saeketta lõikejoont. Tänu sellele
saate toorikut ja piirdesiini

36

 saagimiseks

täpselt positsioneerida.

Enne saagimist kontrollige, kas lõikejoont
näidatakse veel korrektselt (vt „Laseri
justeerimine“, lk 489). Laserkiir võib näiteks
intensiivsel kasutusel tekkiva vibratsiooni tõttu
paigast nihkuda.

–

Lülitage laserkiir lülitist

44

 sisse.

–

Rihtige toorikul olev märgistus piki laserkiirt
välja.

Universaalse juhiku reguleerimine

f

Kõikide lõigete puhul tuleb esmalt tagada,
et saeketas ei saa kokku puutuda
juhikutega (universaalse juhiku juhtsiin 31
või piirdesiin 36) ega seadme muude
osadega.

Universaalset juhikut

1

 saab olenevalt

kasutusviisist kasutada erinevalt:

–

põikisuunalise või nurgajuhikuna altpoolt
tehtavate lõigetega järkamissaena
kasutamisel,

–

paralleeljuhikuna ketassaepingina
kasutamisel.

Universaalse juhiku kasutamine põikisuunalise
või nurgajuhikuna (vt joonist N1)

–

Paigaldage universaalne juhik

1

 saepingi

7

või pingipikenduse

27

 vasakule või paremale

küljele. (vt „Universaalse juhiku
paigaldamine“, lk 490)

Märkus:

Vertikaalsete kaldenurkade

saagimisel tuleks universaalne juhik
paigaldada

saeketta paremale küljele

.

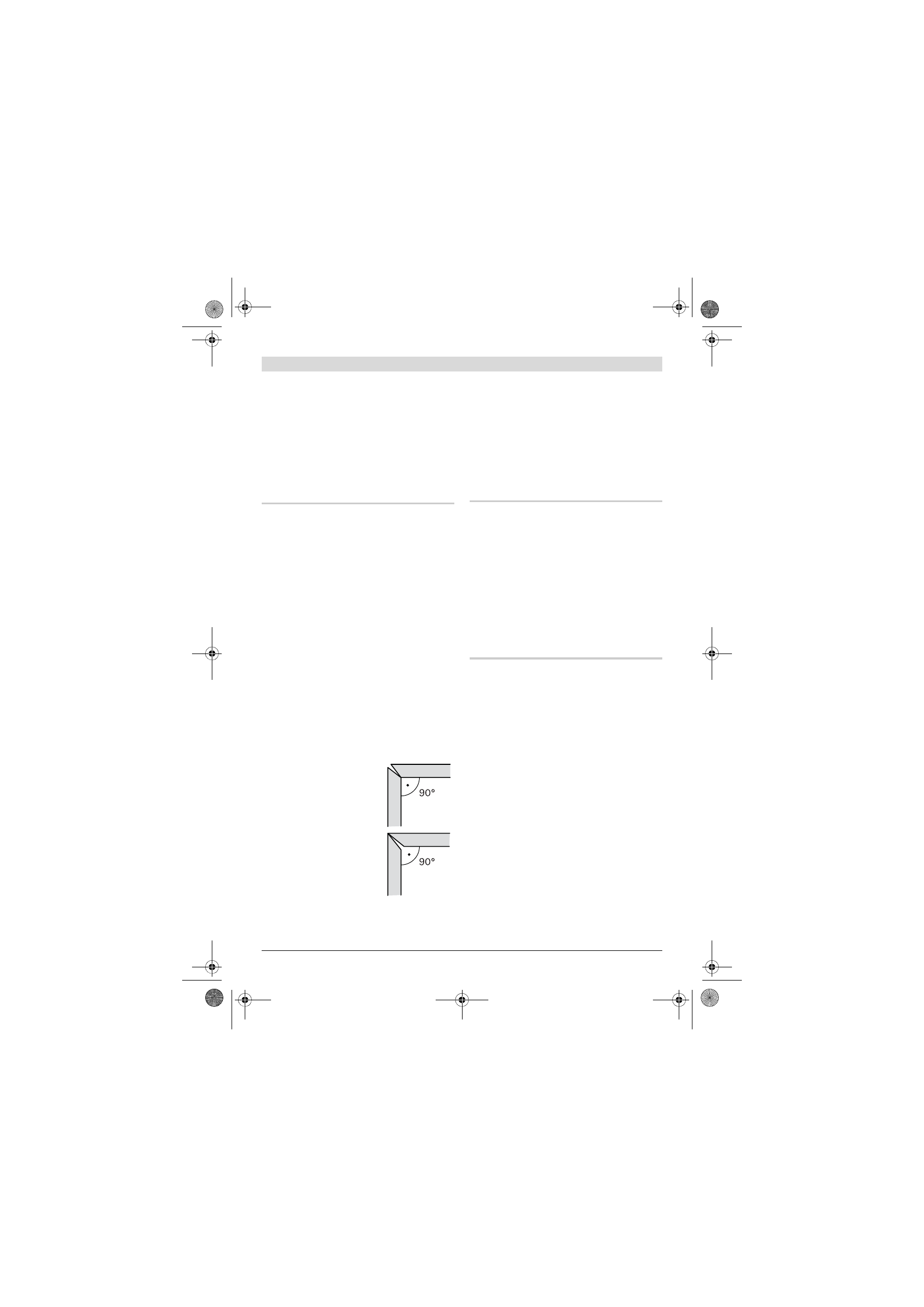

diagonaalselt lõigatud
toorikud, sisselõiketa

diagonaalselt lõigatud
toorikud, sisselõikega
