Opis proizvoda i radova

Treba pročitati sve napomene o si-
gurnosti i upute.

Ako se ne bi

poštivale napomene o sigurnosti i
upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat kao stacionarni uređaj predviđen
je za uzdužno i poprečno rezanje drva s ravnom
linijom rezanja.
Mogu se namjestiti vertikalni kutovi kosog
rezanja od maksimalno

–

1,5

°

 do +46,5

°

 i na

univerzalnom graničniku horizontalni kut kosog
rezanja od 90

°

 (lijeva strana) do 90

°

 (desna

strana).
Snaga električnog alata predviđena je za piljenje
tvrdog i mekog drva, kao i za rezanje ploča
iverica i vlaknastih ploča.

Električni alat nije prikladan za piljenje aluminija
i drugih neželjeznih metala.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se
na prikaz električnog alata na stranicama sa
slikama.

1

Univerzalni graničnik

2

Znak upozorenja za laser

3

Štitnik

4

Klin raspora

5

Uložna ploča

6

Udubljenja za držanje

7

Stol za piljenje

8

Vodeći utor za univerzalni graničnik

1

 ili

proširenje stola

27

9

Provrti za montažu

10

Izbacivač strugotine

11

Spremište štapa za pomicanje

12

Štap za pomicanje

13

Inbus šesterokutni ključ (6 mm/4 mm)

14

Skala za razmak lista pile od univerzalnog
graničnika

15

Naljepnica za označavanje linije rezanja

16

Tipka za uključivanje

Mogući smjerovi okretanja ručice

–

u smjeru suprotnom od kazaljke na satu (

–

): spuštanje lista pile

(

transportni položaj

)

–

u smjeru kazaljke na satu (+): dizanje lista pile (

radni položaj

)

Smjer okretanja okretnog gumba za blokiranje vertikalnih kutova
kosog rezanja

Mogući smjerovi okretanja okretnog gumba za namještanje vertikalnih
kutova kosog rezanja

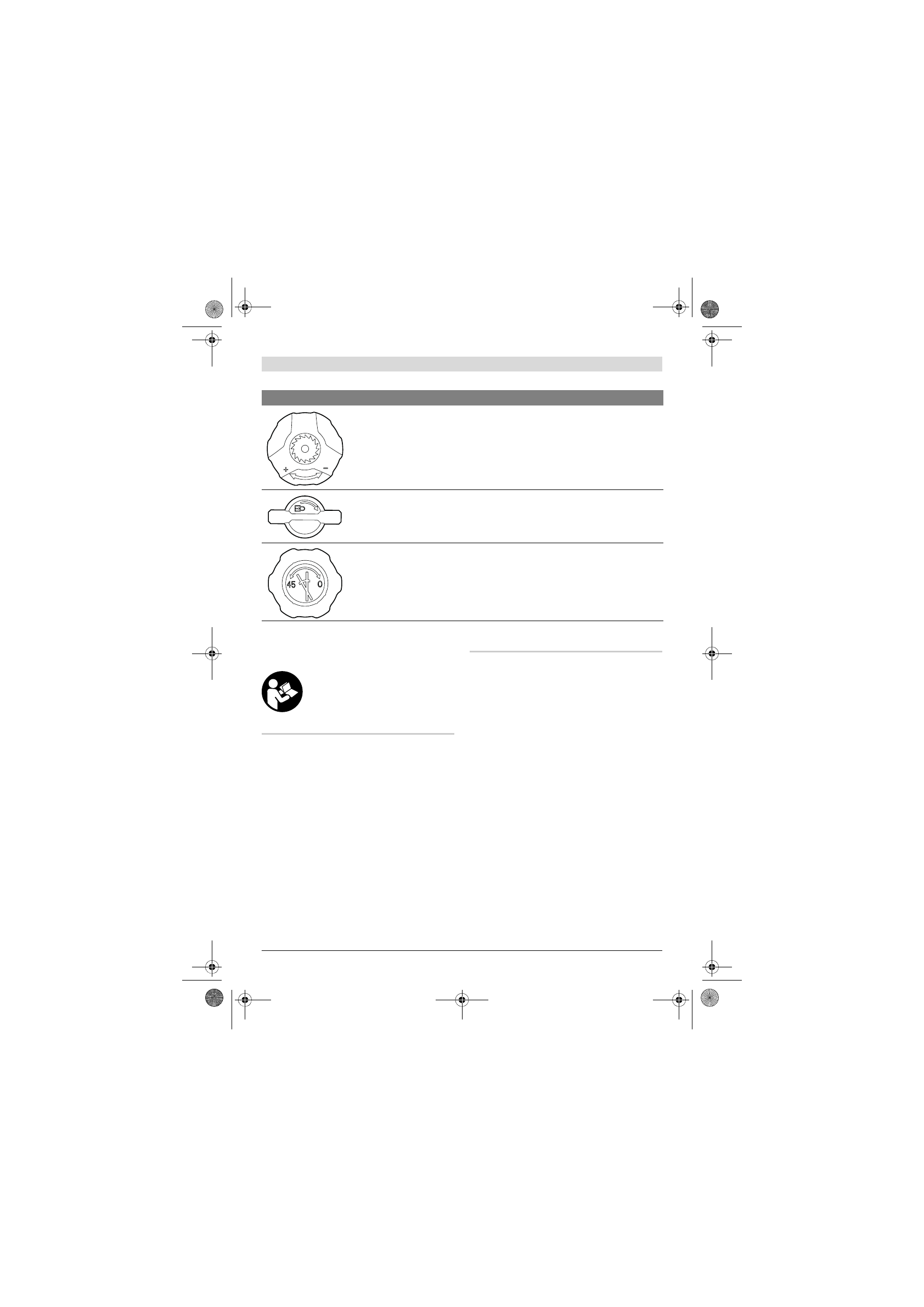

Simbol

Značenje
