Українська

 |

379

Bosch Power Tools

1 609 929 W71 | (30.3.11)

–

Відпустіть гвинти вставного щитка

5

 за

допомогою ключа-шестигранника

13

 і

витягніть вставний щиток із столу.

–

Поверніть кривошипну рукоятку

18

 до

упору за стрілкою годинника, щоб
пиляльний диск

28

 знаходився у

максимально високому положенні над
столом.
Встановіть вертикальний кут нахилу
пиляльного диска на 45

°

. (див.

«Настроювання вертикального кута
розпилювання», стор. 377)

–

Відпустіть гвинти

60

 за допомогою ключа-

шестигранника

13

, щоб можна було

пересунути розпірний клин

4

.

–

Встановіть вертикальний кут пиляльного
диска на 0

°

.

Поверніть кривошипну рукоятку

18

 проти

стрілки годинника, щоб зубці пиляльного
диска

28

 опинилися на необхідній висоті

(= глибина паза) над столом

7

.

–

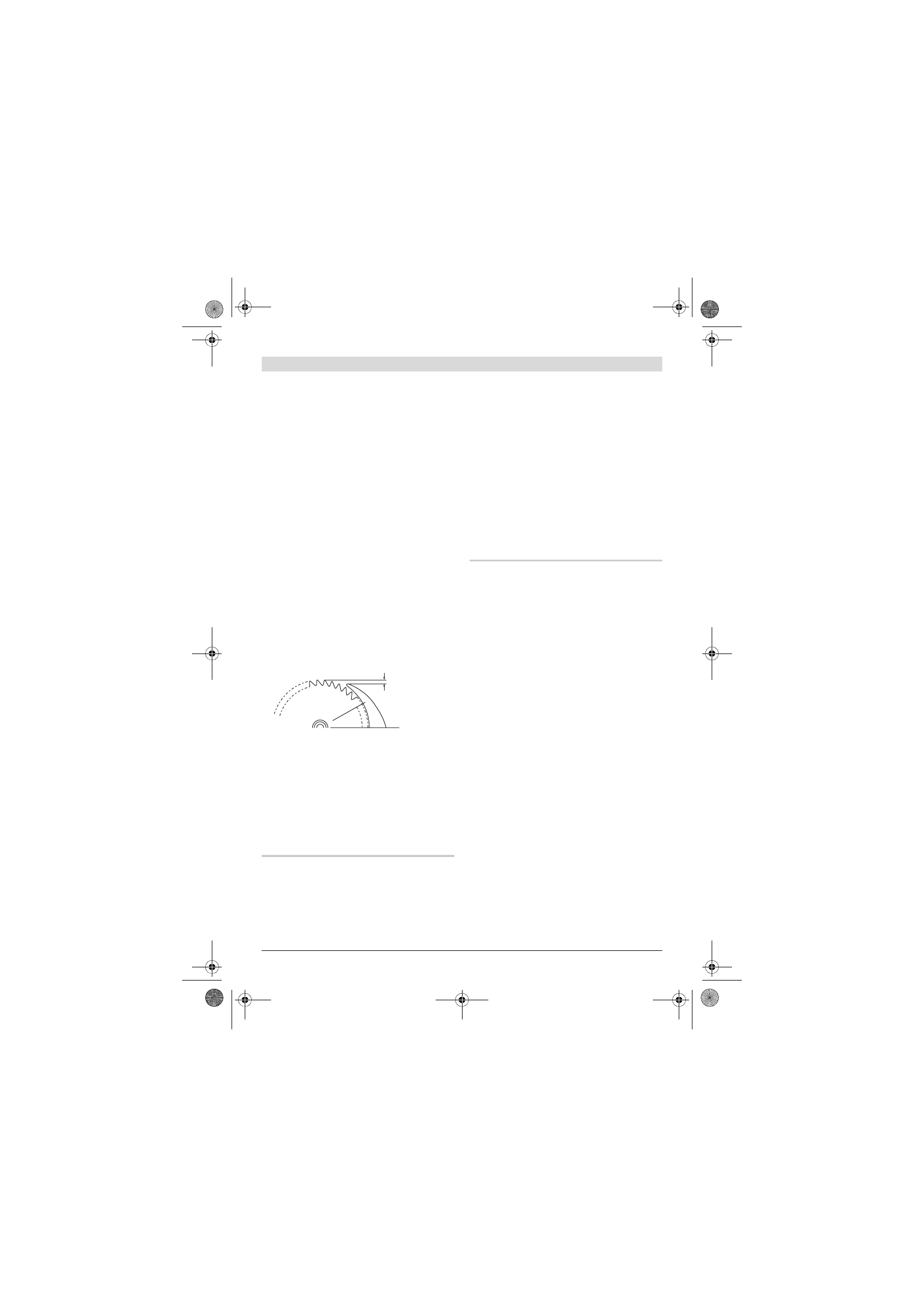

Посуньте розпірний клин

4

 донизу, щоб

макс. відстань між розпірним клином і
верхніми зубцями пиляльного диска
складала 5 мм.

–

Поверніть кривошипну рукоятку

18

 до

упору за стрілкою годинника, щоб
пиляльний диск

28

 знаходився у

максимально високому положенні над
столом.
Встановіть вертикальний кут нахилу
пиляльного диска на 45

°

.

–

Знову затягніть гвинти

60

 розпірного

клина.

–

Знову закріпіть вставний щиток

5

 на столі.

Початок роботи

f

Зважайте на напругу в мережі! Напруга
джерела струму повинна відповідати зна-
ченню, що зазначене на табличці з харак-
теристиками електроприладу. Електро-
прилад, що розрахований на напругу
230 В, може працювати також і при 220 В.

Вмикання/вимикання

–

Щоб

увімкнути

 електроінструмент,

натисніть зелену кнопку ввімкнення

16

.

–

Щоб

вимкнути

 електроінструмент,

натисніть червону кнопку вимкнення

17

.

Зникнення напруги

Вимикач являє собою нульовий вимикач, що
запобігає увімкненню електроприладу після
зникнення напруги (напр., якщо під час
роботи буде витягнутий штепсель).

Щоб знову увімкнути прилад після цього, треба
повторно натиснути на зелену кнопку
ввімкнення

16

.

Вказівки щодо роботи

Загальні вказівки щодо розпилювання

f

При всіх видах розпилювання спочатку
Вам треба переконатися, що пиляльний
диск ні при яких обставинах не зможе
зачепити упори (напрямну рейку 31 чи
упорну планку 36 універсального упора)
або інші деталі інструменту.

f

Застосовуйте електроінструмент для
прорізання пазів/канавок або
фальцювання лише із відповідним
захисним пристроєм (напр., тунельним
захисним кожухом).

f

Не користуйтеся електроінструментом
для прорізання шліців (пазів, які
закінчуються в заготовці).

Захищайте пиляльний диск від ударів і
поштовхів. Не натискуйте на пиляльний диск
збоку.

Щоб оброблювана деталь не заїдала,
розпірний клин має бути на одній лінії з
пиляльним диском.

Не обробляйте покороблені заготовки. Край
заготовки, що прикладається до
універсального упора, завжди має бути
рівним.

Завжди зберігайте підсувну палицю на
електроприладі.

5 mm max.

5 mm max.
