Polski

 |

269

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Opis urządzenia i jego
zastosowania

Należy przeczytać wszystkie
wskazówki i przepisy.

Błędy w

przestrzeganiu poniższych
wskazówek mogą spowodować
porażenie prądem, pożar i/lub
ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem
stacjonarnym, przeznaczonym do wzdłużnego i
poprzecznego cięcia drewna po linii prostej.
Możliwe jest przy tym ustawienie pionowego
kąta uciosu, wynoszącego maksymalnie

–

1,5

°

do +46,5

°

. Na ograniczniku uniwersalnym

można ustawić poziomy kąt uciosu, wynoszący
maksymalnie 90

°

 do 90

°

 (prawostronnie).

Moc elektronarzędzia dostosowana jest do
cięcia zarówno twardego jak i miękkiego
drewna, jak również płyt wiórowych i płyt
pilśniowych.

Elektronarzędzie nie jest przystosowane do
cięcia aluminium innych metali nieżelaznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie
komponentów odnosi się do rysunku
elektronarzędzia na stronie graficznej.

1

Ogranicznik uniwersalny

2

Tabliczka ostrzegawcza lasera

3

Osłona

4

Klin rozdzielający

5

Podkładka

6

Zagłębienia

7

Stół pilarski

8

Rowek prowadzący dla ogranicznika
uniwersalnego

1

 lub dla elementu

poszerzającego stół

27

9

Otwory montażu

10

Wyrzut wiórów

11

Magazynek na drążek popychający

12

Drążek prowadzący

13

Klucz imbusowy (6 mm/4 mm)

14

Podziałka do obliczania odstępu między
tarczą tnącą, a ogranicznikiem
uniwersalnym

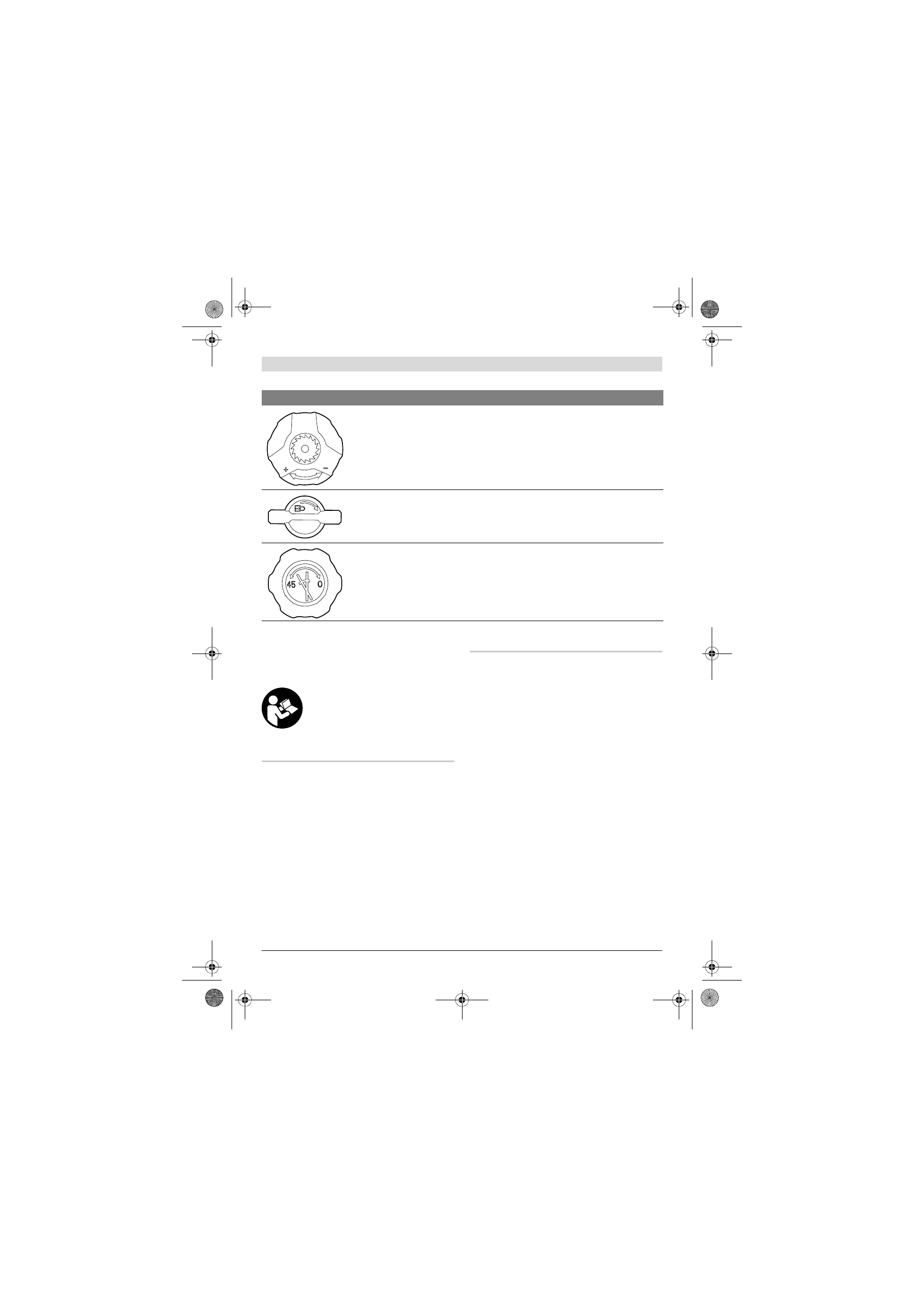

Możliwe kierunki obrotu korby

–

w kierunku przeciwnym do ruchu wskazówek zegara (

–

): Chowanie

tarczy tnącej (

pozycja transportowa

)

–

w kierunku zgodnym z ruchem wskazówek zegara (+): Podnoszenie
tarczy tnącej (

pozycja robocza

)

Kierunek obrotu gałki blokującej do blokowania pionowych kątów
uciosu

Możliwe kierunki obrotu gałki obrotowej, służącej do ustawiania
pionowych kątów uciosu

Symbol

Znaczenie
