200

 | Norsk

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Innstilling av vertikal gjæringsvinkel

(sagblad)

Innstilling av gjæringsvinkelområde 0 °  til 45 °

Den vertikale gjæringsvinkelen kan standard-
messig innstilles hvor som helst i et område på
0 °   til 45 ° .
– Løsne låseknotten

22

 litt mot urviserne.

– Innstill standard-gjæringsvinkelområdet

(skyv spaken

26

 mot venstre).

– Vri på dreieknotten

20

 til vinkelanviseren

21

viser ønsket gjæringsvinkel på skalaen

19

.

– Trekk  låseknotten

22

 fast igjen.

Innstill utvidet gjæringsvinkelområde – 1,5 °
til +46,5 °

Det ekstra vertikale gjæringsvinkelområdet på

±

1,5 °  kan du innstille for saging av baksnitt. Det-

te er for å unngå spaltedannelse ved sammen-
føying av arbeidsstykker som er kuttet i gjæring.

– Løsne låseknotten

22

 litt mot urviserne.

– Vri dreieknotten

20

 litt mot klokken bort fra

0 ° -posisjonen.

– Innstill utvidet gjæringsvinkelområde (spa-

ken

26

 skyves mot høyre).

– Vri på dreieknotten

20

 til vinkelanviseren

21

viser ønsket gjæringsvinkel på skalaen

19

.

– Trekk  låseknotten

22

 fast igjen.

Avmerking av skjærelinjen (se bilde M)

En laserstråle anviser skjærelinjen til sagbladet.
Slik kan du posisjonere arbeidsstykket og an-
leggsskinnen

36

 nøyaktig til saging.

Sjekk før sagingen om skjærelinjen fremdeles
anvises korrekt (se «Justering av laseren»,
side 195). Laserstrålen kan f. eks. forskyves av
vibrasjoner ved intensiv bruk.
– Slå laserstrålen på med bryteren

44

.

– Rett markeringen din på arbeidsstykket opp

langs laserstrålen.

Innstilling av universalanlegget

f

Ved alle snitt må du først passe på at sag-
bladet aldri kan berøre anleggene (førings-
skinne 31 eller anleggesskinne 36 på univer-
salanlegget) eller andre maskindeler.

Universalanlegget

1

 kan brukes på forskjellig

måte avhengig av driftstypen:
–  som tverrgående og vinkelanlegg ved bruk

som underliggende sag,

– som parallellanlegg ved bruk som bordsirkel-

sag.

Bruk av universalanlegget som tverrgående
eller vinkelanlegg (se bilde N1)

– Monter universalanlegget

1

 på venstre eller

høyre side av sagbordet

7

 eller på bordfor-

lengelsen

27

. (se «Montering av universalan-

legg», side 197)

Merk:

Ved saging av vertikale gjæringsvinkler

skal universalanlegget monteres

til høyre for

sagbladet

.

– Monter anleggsskinnen

36

 avhengig av stør-

relsen på arbeidsstykket og avhengig av inn-
stilt vertikal gjæringsvinkel

på høykant eller

flatt

 på universalanlegget

1

. (se «Montering

av anleggsskinnen på universalanlegget»,
side 197)

– Innstill ønsket horisontal gjæringsvinkel. (Se

«Innstilling av horisontal gjæringsvinkel»,
side 199)

– Sjekk om anleggsskinnen

36

 er utenfor skjæ-

reområdet.
Etter behov løsner du vingeskruen

34

, forsky-

ver anleggsskinnen

36

 og trekker vingeskru-

en

34

 fast igjen.

Merk:

For å unngå at arbeidsstykket kiles

fast eller sklir, må avstanden mellom sagbla-
det

28

 og anleggsskinnen være

36 maksimalt

15 mm

.

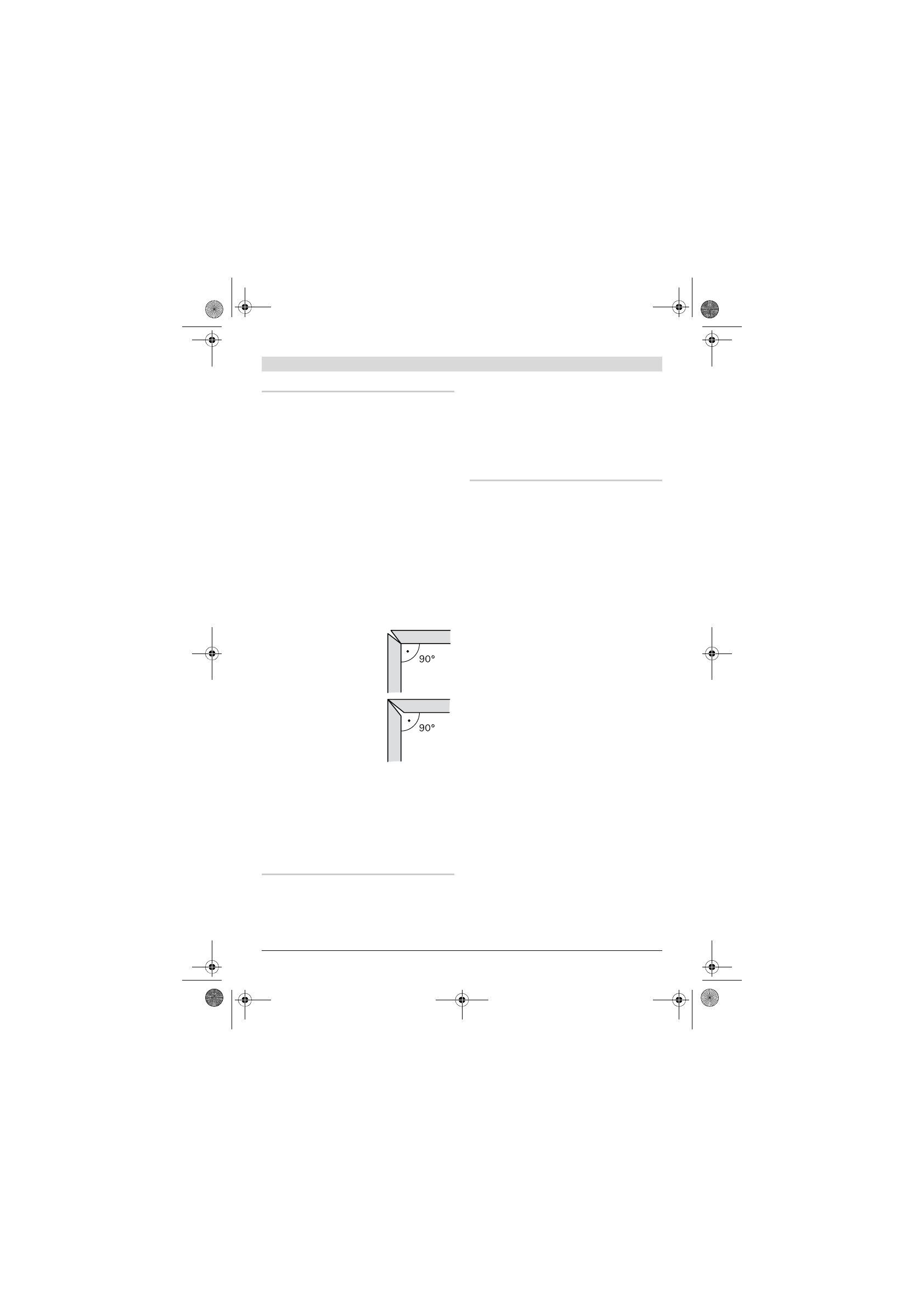

Arbeidsstykker som er kuttet i
gjæring uten baksnitt

Arbeidsstykker som er kuttet i
gjæring med baksnitt
