Magyar

1 609 929 W71 | (30.3.11)

Bosch Power Tools

A termék és alkalmazási
lehetőségei leírása

Olvassa el az összes biztonsági
figyelmeztetést és előírást.

A következőkben leírt előírások
betartásának elmulasztása
áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner
berendezésként fából készült
munkadarabokban hosszanti és keresztirányú
egyenes vágások végrehajtására szolgál.
Beállítható függőleges sarkalószögek:

–

1,5

°

-tól

+46,5

°

-ig. Az univerzális ütközőn beállítható

vízszintes sarkalószögek: 90

°

-tól (a bal oldalon)

90

°

-ig (a jobb oldalon).

Az elektromos kéziszerszám teljesítménye
kemény- és puhafa, valamint faforgács- és
farostlemezek fűrészelésére van méretezve.

Az elektromos kéziszerszám alumínium és más
színesfémek fűrészelésére nem alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek
sorszámozása az elektromos kéziszerszámnak
az ábra-oldalakon található képére vonatkozik.

1

Univerzális ütköző

2

Lézer figyelmeztető tábla

3

Védőburkolat

4

Hasítóék

5

Felszakadásgátló betétlap

6

Fogóvájatok

7

Fűrészasztal

8

Vezetőhorony a

1

 univerzális ütköző vagy a

27

 fűrészasztal bővítő számára

9

Szerelőfuratok

10

Forgácskivető

11

Tolórúd-tár

12

Tolófa

13

Imbuszkulcs (6 mm/4 mm)

14

A fűrészlap és az univerzális ütköző közötti
távolságot jelző skála

15

Öntapadó címke a vágási vonal
megjelöléséhez

16

BE-gomb

17

KI-gomb

18

Forgatókar a fűrészlap felemelésére és
lesüllyesztésére

19

Sarokillesztési szög skála (függőleges)

20

Forgatógomb a függőleges sarkalószögek
beállítására

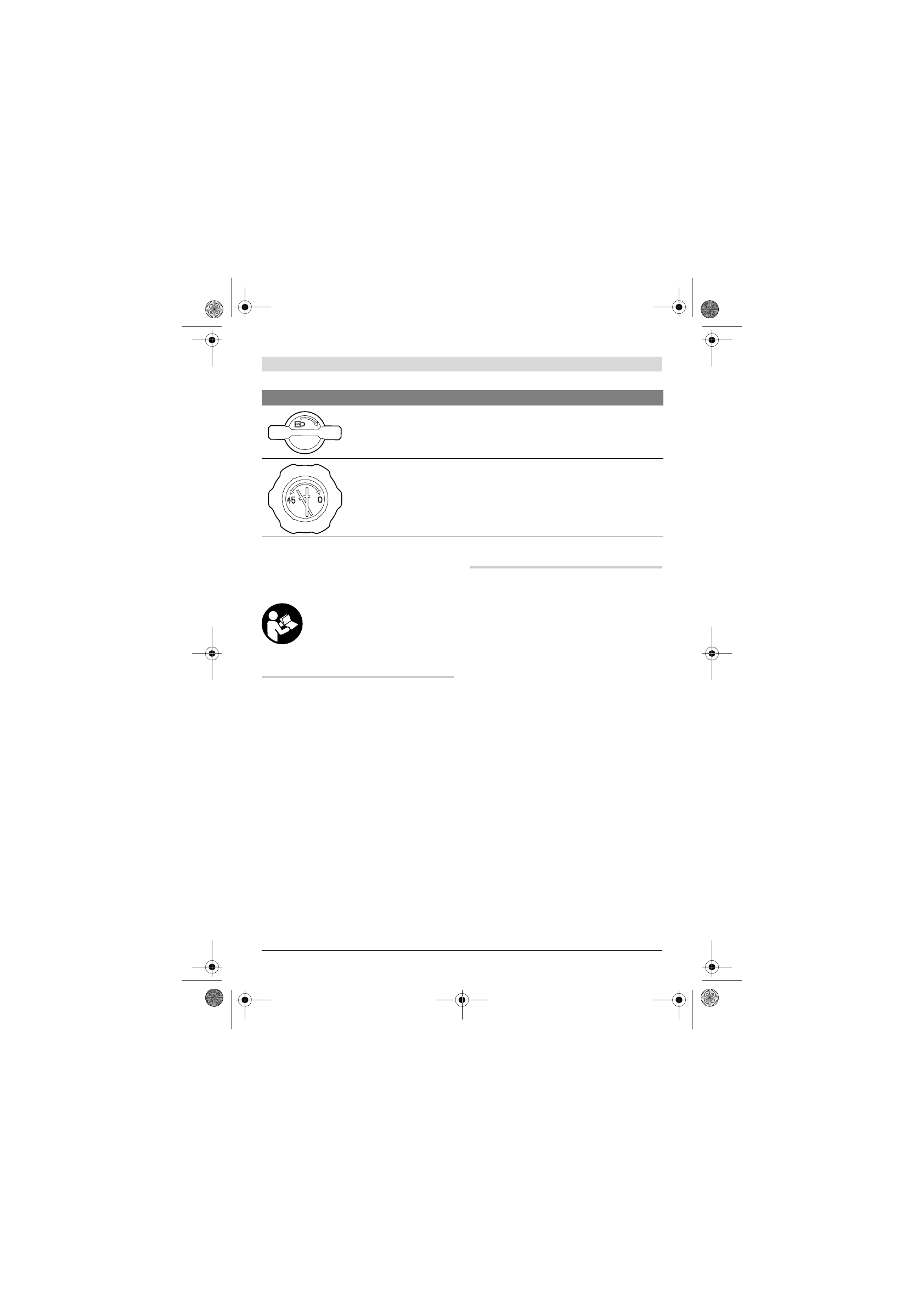

A reteszelőgomb forgásiránya a függőleges sarkalószögek
reteszeléséhez

A forgatógomb lehetséges forgásirányai a függőleges sarkalószögek
beállításához

Jel

Magyarázat
