 Español |

87

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Ajuste del margen ampliado del ángulo de
inglete de – 1,5 °  a +46,5 °

El margen ampliado del ángulo de inglete de

±

1,5 °  ha sido pensado para serrar ángulos con

compensación. Ello permite evitar que se obten-
gan rendijas visibles al ensamblar piezas corta-
das a inglete.

– Afloje ligeramente, en sentido contrario a las

agujas del reloj, el botón de retención

22

.

– Gire levemente en sentido contrario a las

agujas del reloj el pomo

20

 alejándolo de la

posición de 0 ° .

– Ajuste el margen ampliado del ángulo de in-

glete (desplace hacia la derecha la palanca

26

).

– Gire el pomo

20

 hasta que el indicador de án-

gulos

21

 muestre el ángulo de inglete desea-

do en la escala

19

.

– Vuelva a apretar el botón de retención

22

.

Marcado de la línea de corte

(ver figura M)

El haz del rayo láser le indica la línea de corte
que seguirá la hoja de sierra. Ello le permite po-
sicionar exactamente la pieza de trabajo y la re-
gleta tope

36

 al serrar.

Antes de comenzar a serrar verifique si se sigue
mostrando de forma correcta la línea de corte
(ver “Reajuste del rayo láser”, página 82). El ra-
yo láser puede llegar a desajustarse tras un uso
intenso, p. ej., por las vibraciones producidas.
– Encienda el rayo láser con el interruptor

44

.

– Haga coincidir la marca en la pieza de trabajo

con el rayo láser.

Ajuste del tope universal

f

Antes de comenzar a serrar deberá asegu-
rarse primeramente de que la hoja de sierra
no pueda tocar en ningún momento los to-
pes (carril guía 31 o regleta tope 36 del tope
universal) u otros elementos del aparato.

El tope universal

1

 puede utilizarse de diversas

maneras según el modo de operación empleado:
– Como tope transversal o para ángulos al ope-

rar como mesa de corte.

– Como tope paralelo al operar como sierra cir-

cular de mesa.

Aplicación del tope universal como tope
transversal o para ángulos (ver figura N1)

– Fije el tope universal

1

 a la izquierda o dere-

cha de la mesa de corte

7

 o a la ampliación

de la mesa

27

. (ver “Montaje del tope univer-

sal”, página 84)

Observación:

Al serrar ángulos de inglete

verticales el tope universal deberá fijarse

a la

derecha de la hoja de sierra

.

– Monte la regleta tope

36

 apoyando su

cara

estrecha o cara ancha

 contra el tope univer-

sal

1

 dependiendo del tamaño de la pieza de

trabajo y del ángulo de inglete vertical a rea-
lizar. (ver “Montaje de la regleta tope en el
tope universal”, página 84)

– Ajuste el ángulo de inglete horizontal desea-

do. (ver “Ajuste del ángulo de inglete hori-
zontal”, página 86)

– Verifique que la regleta tope

36

 se encuentre

fuera del área de corte.
De no ser así, afloje el tornillo de mariposa

34

, desplace la regleta tope

36

 y vuelva a

apretar el tornillo de mariposa

34

.

Observación:

Para evitar que la pieza de tra-

bajo pueda ladearse o moverse la separación
entre la hoja de sierra

28

 y la regleta tope

36

deberá ser de

máximo 15 mm

.

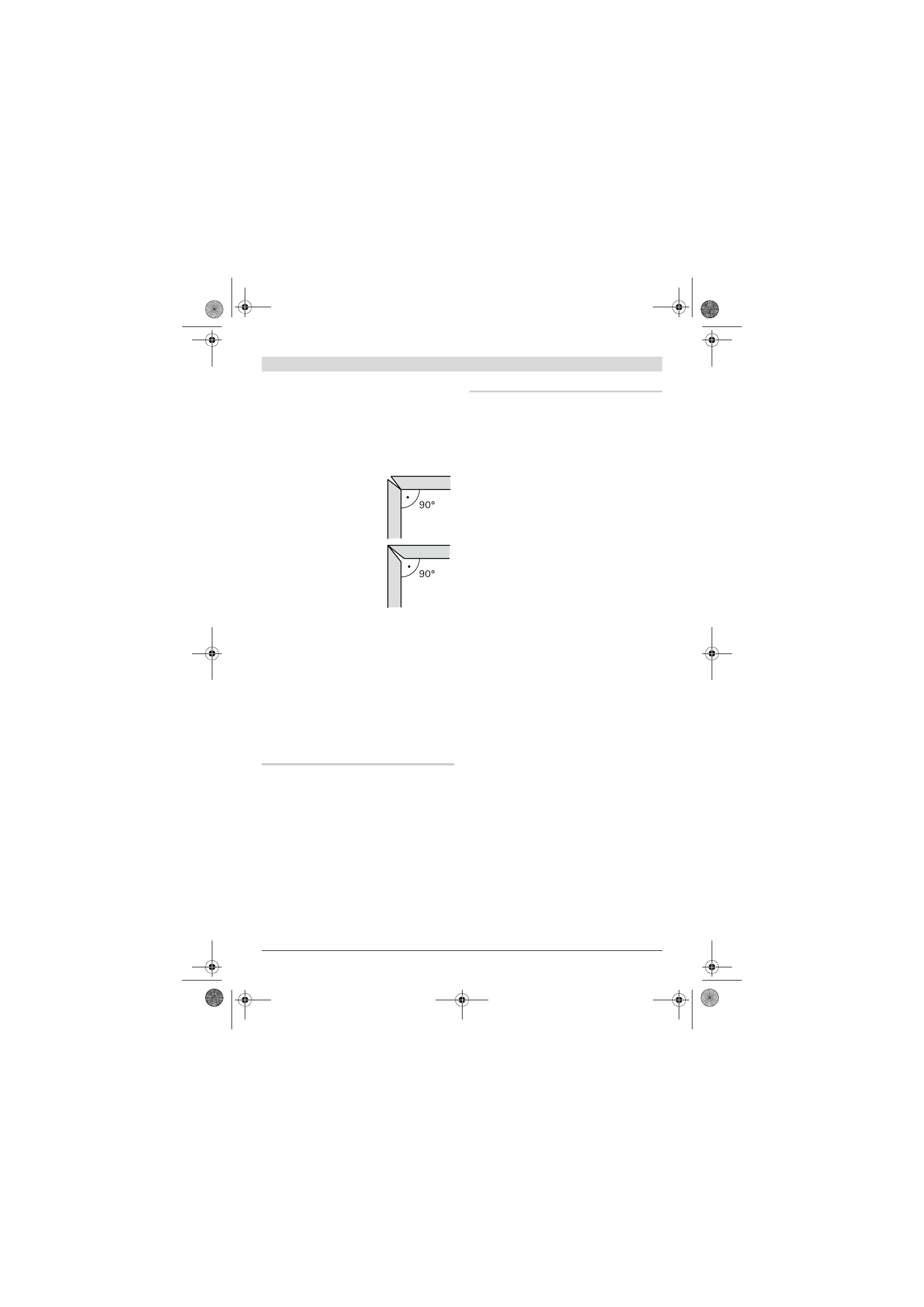

Piezas de trabajo cortadas a
inglete sin compensación

Piezas de trabajo cortadas a
inglete con compensación
