Ställ in utökat intervall för geringsvinkeln
– 1,5 °  till +46,5 °

För underskärning kan i tillägg ett intervall för
vertikal geringsvinkel på

±

1,5 °  ställas in. Detta

förhindrar att spalt bildas vid sammanfogning av
med gering sågade arbetsstycken.

– Vrid låsknoppen

22

 lätt moturs.

– Vrid ratten

20

 lätt moturs bort från 0 ° -läget.

– Ställ in utökat standardintervall för gerings-

vinkeln (skjut spaken

26

 åt höger).

– Vrid ratten

20

 tills vinkelindikatorn

21

 på ska-

lan

19

 indikerar önskad geringsvinkel.

– Dra åter fast låsknoppen

22

.

Märkning av skärlinjen (se bild M)

En laserstråle visar sågklingans snittlinje. Härvid
kan arbetsstycket och anslagsskenan

36

 exakt

ställas in för sågning.
Kontrollera innan sågning påbörjas att snittlin-
jen är korrekt (se ”Laserns justering”,
sidan 178). Laserstrålen kan förändra läget
t. ex. till följd av vibrationer vid intensiv använd-
ning.
– Koppla på laserstrålen med strömställaren

44

.

– Rikta på arbetsstycket in markeringen längs

laserstrålen.

Inställning av universalanslaget

f

Innan sågning påbörjas bör kontroll ske av
att sågklingan inte berör anslag (universa-
lanslagets styrskena 31 eller anslagsskena
36) eller andra maskindelar.

Universalanslaget

1

 kan alltefter driftsätt använ-

das på olika sätt:
– som tvär- och vinkelanslag för bordssåg,
– som parallellanslag för bordscirkelsåg.

Användning av universalanslaget som tvär-
eller vinkelanslag (se bilden N1)

– Montera universalanslaget

1

 till vänster eller

höger på sågbordet

7

 eller på bordsexpansi-

onen

27

. (se ”Montera universalanslaget”,

sidan 180)

Anvisning:

Vid sågning av vertikala gerings-

vinklar ska universalanslaget monteras till

höger om sågklingan

.

– Montera anslagsskenan

36

 i relation till ar-

betsstyckets storlek och inställd vertikal ge-
ringsvinkel

högkant eller plant

 på universa-

lanslaget

1

. (se ”Montera anslagsskenan på

universalanslaget”, sidan 180)

– Ställ in önskad horisontell geringsvinkel. (se

”Inställning av horisontell geringsvinkel”,
sidan 182)

– Kontrollera att anslagsskenan

36

 inte ligger

utanför snittområdet.
Lossa vid behov vingskruven

34

, förskjut an-

slagsskenan

36

 och dra åter fast vingskruven

34

.

Anvisning:

För att undvika att arbetsstycket

snedvrids eller glider undan får avstånden
mellan sågklingan

28

 och anslagsskenan

36

vara högst 15 mm

.

Användning av universalanslaget som
parallellanslag (se bilden N2)

– Montera universalanslaget

1

 till vänster eller

höger på sågbordet

7

 eller på bordsexpansi-

onen

27

. (se ”Montera universalanslaget”,

sidan 180)

Anvisning:

Vid sågning av vertikala gerings-

vinklar ska universalanslaget monteras till

höger om sågklingan

.

– Montera anslagsskenan

36

 i relation till ar-

betsstyckets storlek och inställd vertikal ge-
ringsvinkel

högkant eller plant

 på universa-

lanslaget

1

. (se ”Montera anslagsskenan på

universalanslaget”, sidan 180)

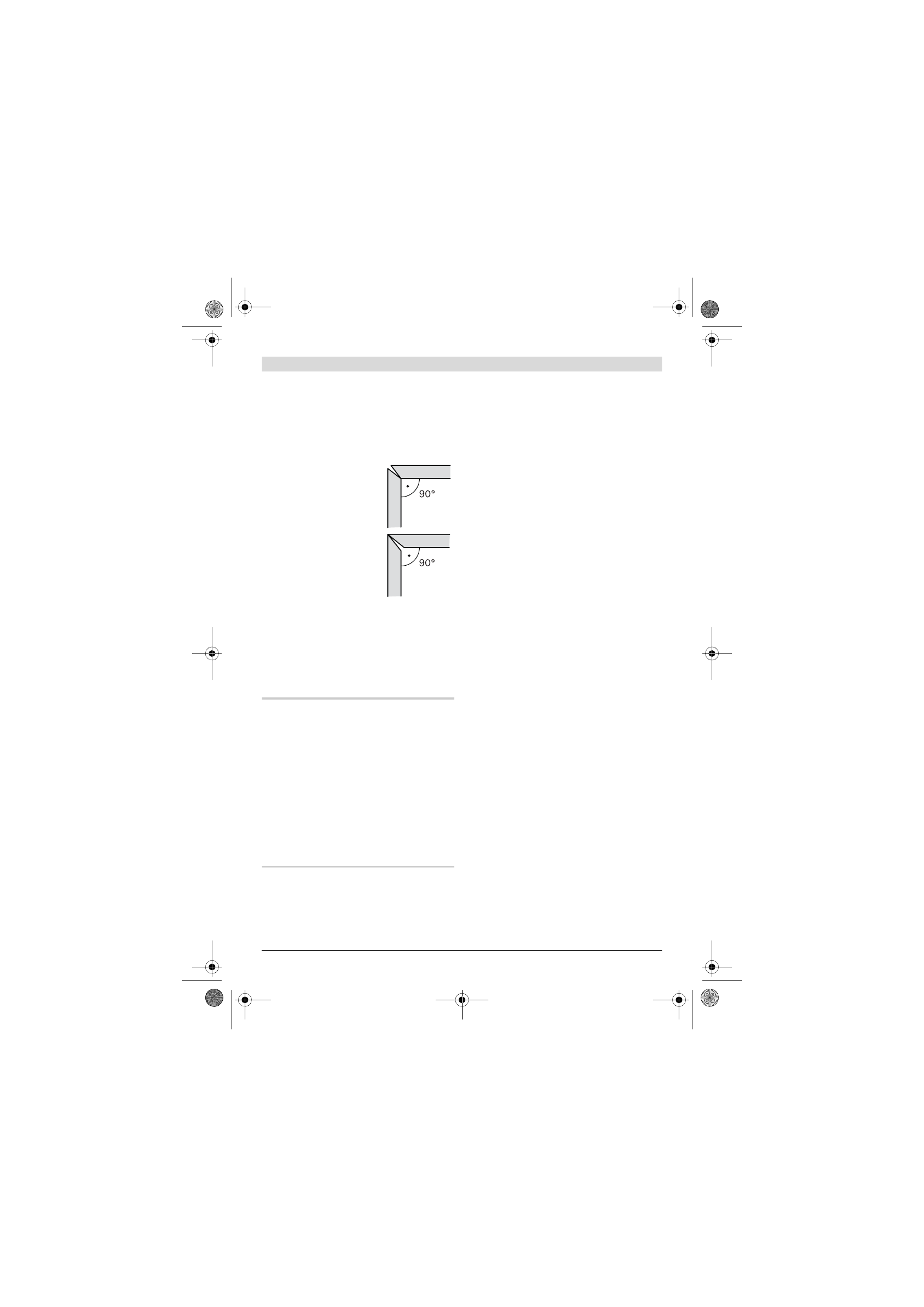

med gering sågade arbets-
stycken utan underskärning

med gering sågade arbets-
stycken med underskärning
