A függőleges sarkalószög beállítása
(Fűrészlap)

A 0

°

–

 45

°

 sarkalószög-tartomány beállítása

A függőleges sarkalószöget normális
körülmények között 0

°

 és 45

°

 között

tetszőleges helyzetben be lehet állítani.

–

Lazítsa ki kissé az óramutató járásával
ellenkező irányban a

22

 reteszelőgombot.

–

Állítsa be a standard-sarkalószög-tartományt
(tolja el balra a

26

 kart).

–

Forgassa el addig a

20

 forgatógombot, amíg

a

21

 szögkijelző a

19

 skálán a kívánt

sarkalószöget mutatja.

–

Ismét húzza meg szorosra a

22

reteszelőgombot.

A –1,5

°

-tól +46,5

°

-ig terjedő bővített

sarkalószög-tartomány beállítása

Visszavágásos fűrészeléshez be lehet állítani egy

±

1,5

°

-os kiegészítő függőleges sarkalószög-

tartományt. Ez a sarokillesztéshez sarokvágással
lefűrészelt munkadarabok összeillesztésekor
fellépő rés keletkezésének a megelőzésére
szolgál.

–

Lazítsa ki kissé az óramutató járásával
ellenkező irányban a

22

 reteszelőgombot.

–

Forgassa el kissé el a az óramutató járásával
ellenkező irányba a

20

 forgatógombot, hogy

az kikerüljön a 0

°

-helyzetből.

–

Állítsa be a bővített sarkalószög-tartományt
(tolja el jobbra a

26

 kart).

–

Forgassa el addig a

20

 forgatógombot, amíg

a

21

 szögkijelző a

19

 skálán a kívánt

sarkalószöget mutatja.

–

Ismét húzza meg szorosra a

22

reteszelőgombot.

A vágási vonal bejelölése
(lásd az „M” ábrát)

Egy lézersugár pontosan jelzi a fűrészlap vágási
vonalát. Így a munkadarabot és a

36

 ütközősínt

a fűrészeléshez precízen be lehet állítani.

Ellenőrizze a fűrészelés előtt, hogy a vágási
vonal még előírásszerűen kijelzésre kerül-e
(lásd

„

A lézer beszabályozása

”

, 331 oldal). A

lézersugár például az intenzív használat során
fellépő rezgések következtében is elállítódhat.

–

Kapcsolja be a

44

 kapcsolóval a lézersugarat.

–

Vigye fel a lézersugár mentén a jelölést a
munkadarabra.

Az univerzális ütköző beállítása

f

Bármely vágás megkezdése előtt először
gondoskodjon arról, hogy a fűrészlap
sohase érhessen hozzá az ütközőkhöz (az
univerzális ütköző 31 vezetősínjéhez vagy
36 ütközősínjéhez, illetve a berendezés
egyéb részeihez.

A

1

 univerzális ütközőt az üzemmódtól függően

különbözőképpen lehet alkalmazni:

–

alsó elrendezésű vonófűrészként való
alkalmazás esetén keresztirányú ütközőként
és szögvezetőként,

–

asztali körfűrészként való alkalmazás esetén
pedig párhuzamvezetőként.

Az univerzális ütköző keresztirányú
ütközőként vagy szögvezetőként való
használata (lásd az N1 ábrát)

–

Szerelje fel a

1

 den univerzális ütközőt a

7

fűrészasztal vagy a

27

 fűrészasztal bővítő bal

vagy jobb oldalára. (lásd

„

Az univerzális

ütköző felszerelése

”

, a 333 oldalon)

Megjegyzés:

Függőleges sarkalószögek

fűrészeléséhez az univerzális ütközőt

a

fűrészlaptól jobbra

 kell felszerelni.

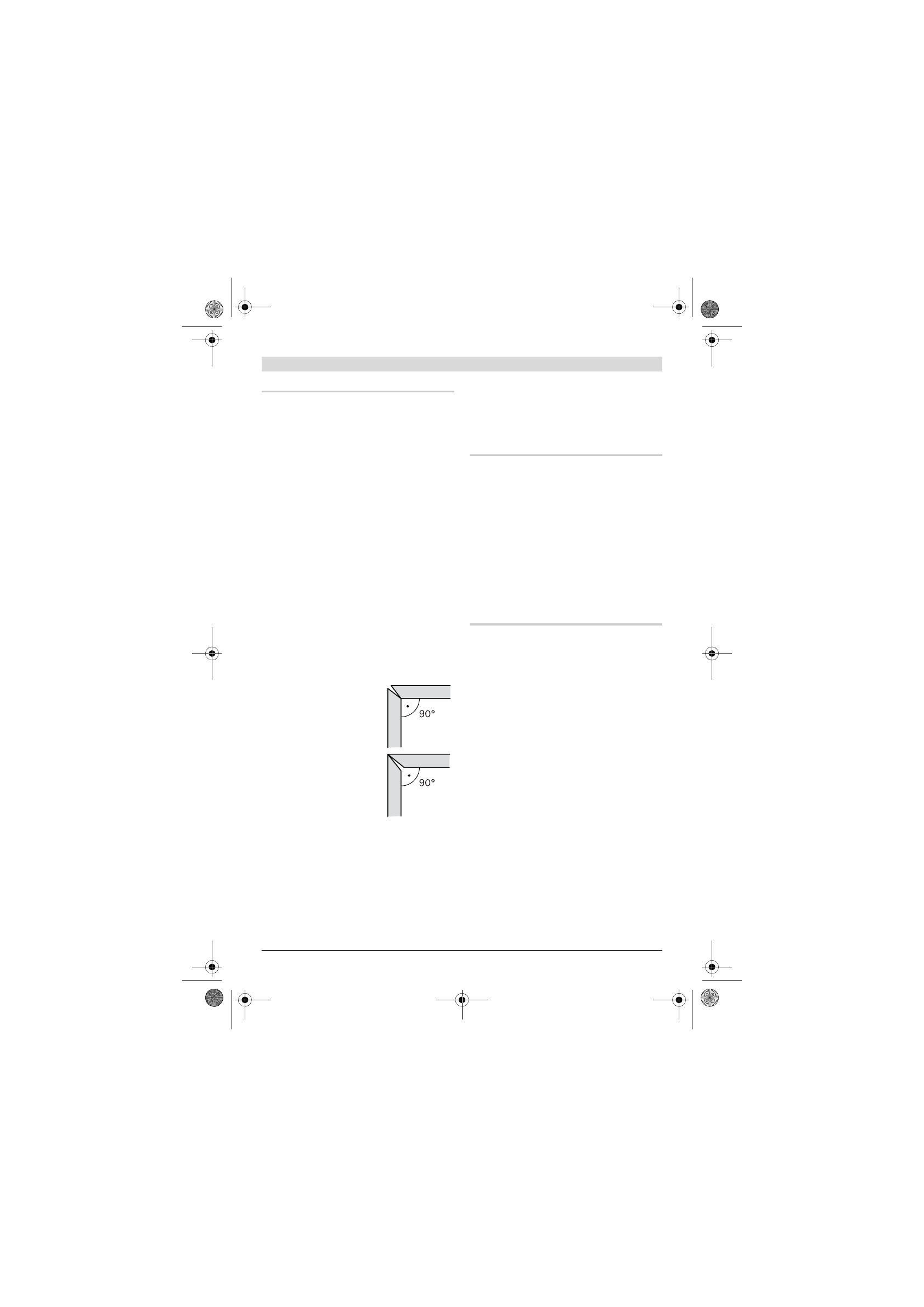

sarokvágással fűrészelt
munkadarabok visszavágás
nélkül

sarokvágással fűrészelt
munkadarabok visszavágással
