210

 | Suomi

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Tuotekuvaus

Lue kaikki turvallisuus- ja muut oh-
jeet.

Turvallisuusohjeiden noudat-

tamisen laiminlyönti saattaa johtaa
sähköiskuun, tulipaloon ja/tai vaka-
vaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun suoraan pit-
kittäis- ja poikittaissahaukseen pöytäkoneena.
Voit säätää pystysuoria jiirikulmia korkeintaan
– 1,5 °  ... +46,5 °  sekä yleisohjaimessa vaaka-
suoria jiirikulmia 90 °  (vasemmalla) ... 90 °  (oi-
kealla).
Sähkötyökalun teho on suunniteltu kovan ja peh-
meän puun sekä lastu- ja kuitulevyjen sahauk-
seen.
Saha ei sovellu alumiinin tai muiden ei-rautame-
tallien sahaukseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-
kasivuissa olevaan sähkötyökalun kuvaan.

1

Yleisohjain

2

Laser-varoituskilpi

3

Suojus

4

Halkaisukiila

5

Välilaatta

6

Kahvasyvennykset

7

Sahapöytä

8

Yleisohjaimen

1

 tai pöydän jatkokappaleen

27

 ohjausura

9

Reikiä asennusta varten

10

Lastun poistoaukko

11

Työntökappaleen säilytystila

12

Työntökappale

13

Kuusiokoloavain (6 mm/4 mm)

14

Asteikko, joka osoittaa sahanterän
etäisyyden yleisohjaimeen

15

Tarra osoittamassa leikkauslinjaa

16

ON-painike

17

OFF-painike

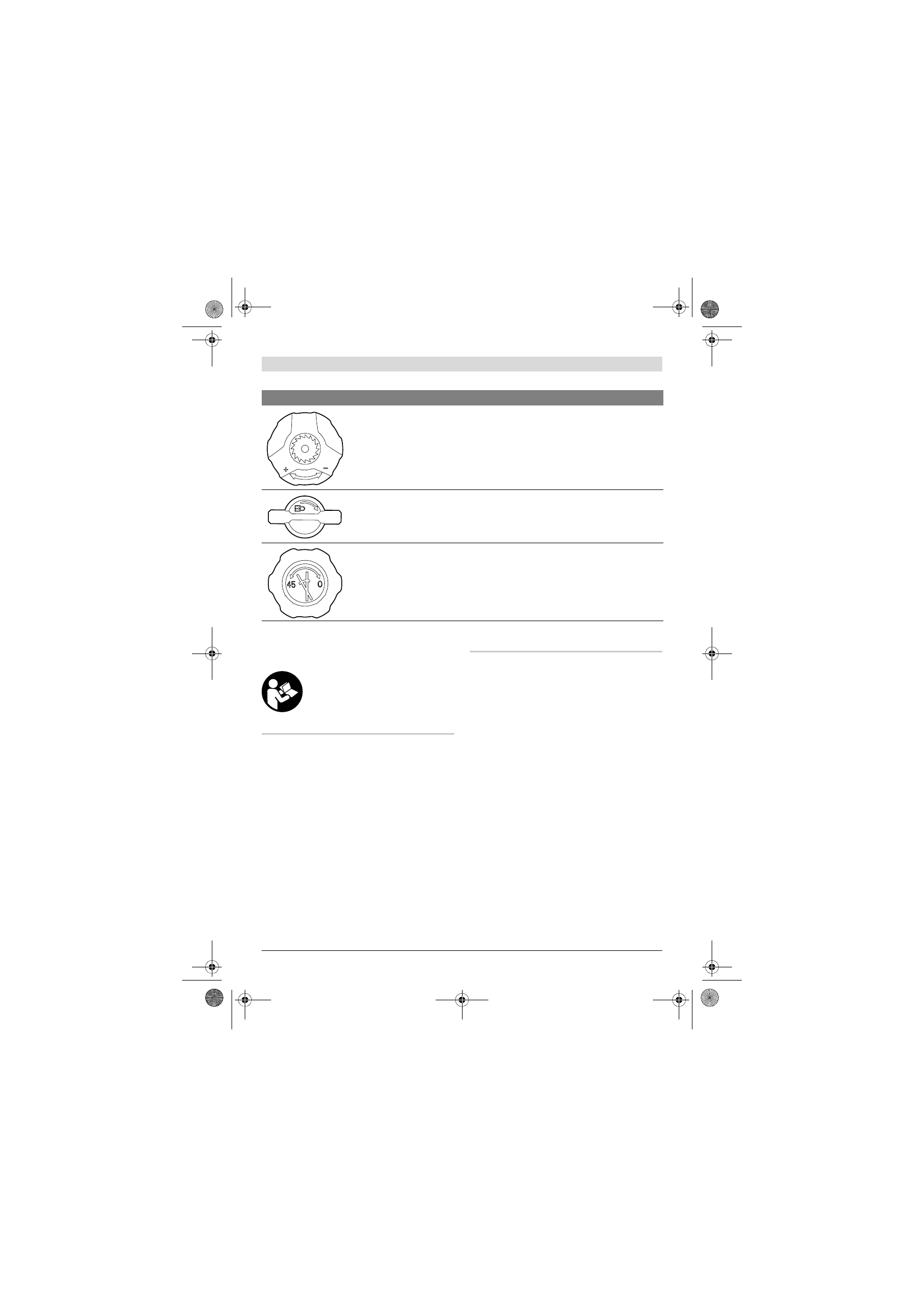

Kammen mahdolliset kiertosuunnat

– vastapäivään (– ): sahanterän upotus (

kuljetusasento

)

– myötäpäivään (+): sahanterän nosto (

työasento

)

Lukkonupin kiertosuunta pystysuorien jiirikulmien lukitsemiseksi

Kiertonupin mahdolliset kiertosuunnat pystysuorien jiirikulmien
asettamiseksi

Tunnusmerkki

Merkitys
