Indstilling af lodrette geringsvinkler

(savklinge)

Geringsvinkelområde 0 °  til 45 °  indstilles

Den lodrette geringsvinkel kan standardmæs-
sigt indstilles vilkårligt i et område mellem 0 °  og
45 ° .
– Løsne låseknoppen

22

 let til venstre.

– Indstil standard geringsvinkelområdet (arm

26

 skydes til venstre).

– Drej på drejeknoppen

20

, til vinkelviseren

21

viser den ønskede geringsvinkel på skalaen

19

.

– Spænd låseknoppen

22

 igen.

Udvidet geringsvinkelområde – 1,5 °  til +46,5 °
indstilles

Den ekstra lodrette geringsvinkel på

±

1,5 °  kan

du indstille til savning af bagsnit. Dette bruges
til at undgå spaltedannelse, når geringssnittede
emner føjes sammen.

– Løsne låseknoppen

22

 let til venstre.

– Drej drejeknoppen

20

 let til venstre væk fra

0 ° -positionen.

– Indstil det udvidede geringsvinkelområde

(arm

26

 skydes til højre).

– Drej på drejeknoppen

20

, til vinkelviseren

21

viser den ønskede geringsvinkel på skalaen

19

.

– Spænd låseknoppen

22

 igen.

Markering af snitlinje (se Fig. M)

En laserstråle viser savklingens snitlinje. Derved
kan du positionere emnet og anslagsskinnen

36

nøjagtigt til savning.
Kontrollér før savning, at snitlinjen stadigvæk vi-
ses korrekt (se „Justering af laser“, side 162).
Laserstrålen kan blive forskubbet i forbindelse
med intensivt brug (f.eks. som følge af vibratio-
ner).
– Tænd for laserstrålen med kontakten

44

.

– Indstil markeringen på emnet langs med la-

serstrålen.

Universalanslag indstilles

f

Før savearbejdet startes: Kontroller at sav-
klingen på intet tidspunkt kan berøre ansla-
gene (styreskinne 31 eller anslagsskinne 36
på universalanslag) eller andre maskindele.

Universalanslaget

1

 kan bruges til forskellige

formål afhængigt af funktionen:
– Som tvær- og vinkelanslag når saven bruges

som undersænkningssav,

– Som parallelanslag når saven bruges som

bordrundsav.

Universalanslag anvendes som tvær- eller
vinkelanslag (se Fig. N1)

– Monter universalanslaget

1

 til højre eller ven-

stre på savbordet

7

 eller på bordudvidelsen

27

. (se „Universalanslag monteres“,

side 163)

Bemærk:

Til savning af lodrette geringsvink-

ler bør universalanslaget monteres

til højre

for savklingen

.

– Monter anslagsskinnen

36 på højkant eller

fladt

 på universalanslaget

1

 afhængigt af em-

nets størrelse og den indstillede, lodrette ge-
ringsvinkel. (se „Anslagskinne monteres på
universalanslag“, side 163)

– Indstil den ønskede, vandrette geringsvinkel.

(se „Indstilling af vandrette geringsvinkler“,
side 165)

– Kontroller, om anslagsskinnen

36

 er uden for

snitområdet.

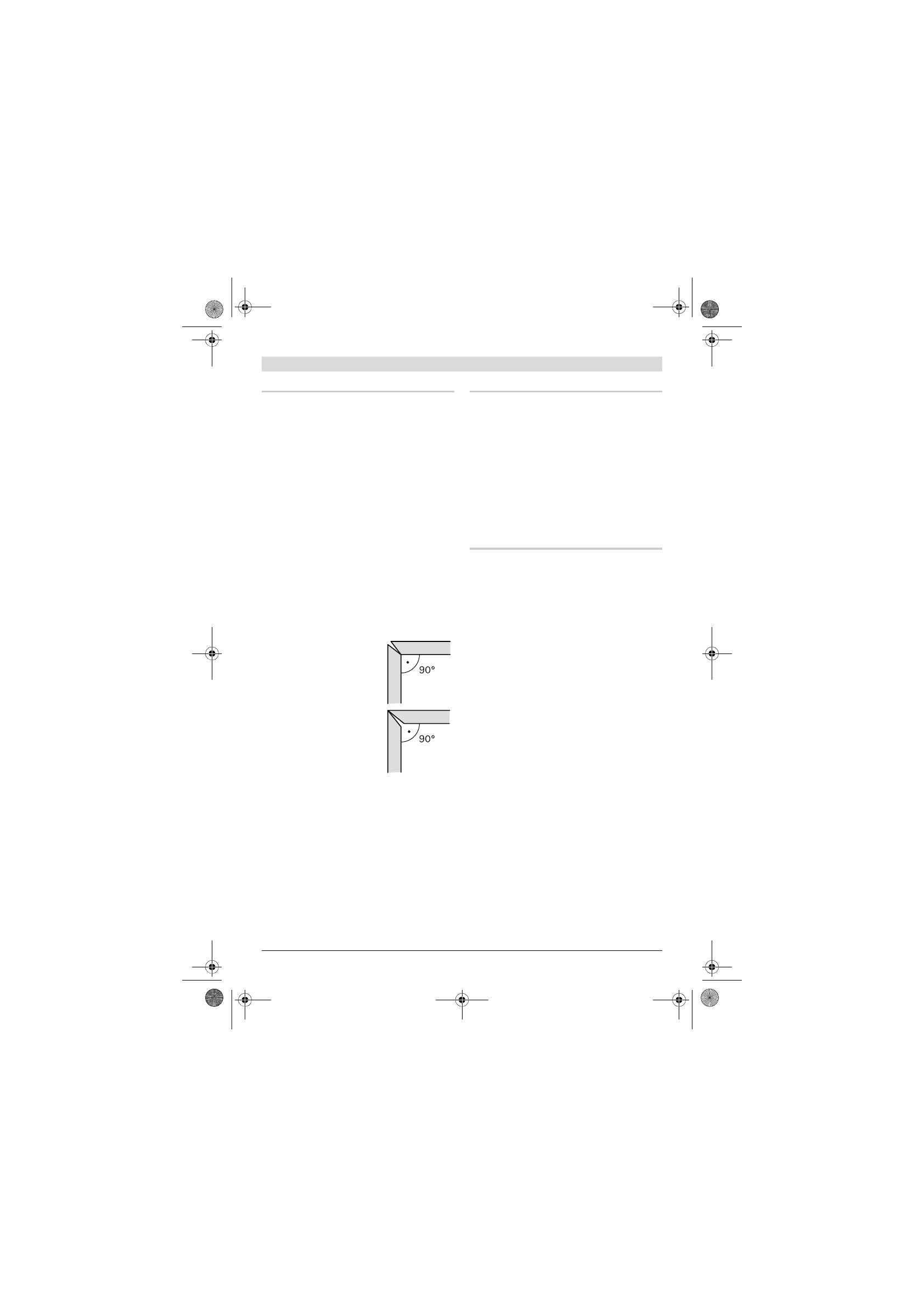

Geringssnittede emner uden
bagsnit

Geringssnittede emner med
bagsnit
