Hrvatski

 |

475

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Povećanje stola za piljenje

Dugački izraci moraju biti na slobodnom kraju
podloženi ili poduprti.

Proširenje stola

27

 služi za proširenje ili

produženje stola za piljenje

7

. Ono se prema

potrebi može montirati kako s lijeve tako i s
desne strane ili straga na stol za piljenje. (vidjeti

„

Montaža proširenja stola

“

, stranica 472)

Dodatno možete izradak, npr. pomoću Bosch
valjkastog naslona PTA 1000 podložiti i
poduprijeti na slobodnom kraju (vidjeti sliku K).
Valjci pri tome omogućavaju odgovarajuću
pokretljivost izratka.

Namještanje horizontalnog kuta kosog
rezanja (Univerzalni graničnik)

Horizontalni kut kosog rezanja može se
namjestiti u području od 90

°

 (lijeva strana) do

90

°

 (desna strana).

Namještanje horizontalnog standardnog kuta
kosog rezanja (vidjeti sliku L1)

Za brzo i precizno namještanje često korištenih
kutova kosog rezanja, univerzalni graničnik će
uskočiti na svoje mjesto kod slijedećih
standardnih kutova.

±

90

°

/

±

75

°

/

±

67,5

°

/

±

60

°

/

±

45

°

/

±

30

°

/

±

22,5

°

/

±

15

°

/ 0

°

–

Otpustite leptirasti vijak

33

, ako je stegnut.

–

Okrenite kutni graničnik

35

 sve dok ne uskoči

u svoje gnijezdo na traženom kutu kosog
rezanja.

–

Ponovno stegnite leptirasti vijak

33

.

Namještanje proizvoljnog horizontalnog kuta
kosog rezanja (vidjeti sliku L2)

–

Otpustite leptirasti vijak

33

, ako je stegnut.

–

Pritisnite polugu

32

 u smjeru strelice prema

naprijed i okrenite kutni graničnik

35

, sve dok

oznaka na vodilici

31

 ne pokaže traženi kut

kosog rezanja na skali.

–

Ponovno stegnite leptirasti vijak

33

.

Namještanje vertikalnog kuta kosog
rezanja (list pile)

Namještanje područja kuta kosog rezanja 0

°

do 45

°

Standardni vertikalni kut kosog rezanja može se
proizvoljno namjestiti u području od 0

°

 do 45

°

.

–

Otpustite ručicu za fiksiranje

22

 malo u

smjeru suprotnom od kazaljke na satu.

–

Namjestite standardno područje kuta kosog
rezanja (polugu

26

 pomaknuti u lijevo).

–

Okrećite okretni gumb

20

 sve dok pokazivač

kuta

21

 na skali

19

 ne pokaže traženi kut

kosog rezanja.

–

Ponovno stegnite ručicu za fiksiranje

22

.

Namještanje proširenog područja kuta kosog
rezanja –1,5

°

 do +46,5

°

Dodatno područje vertikalnog kuta kosog
rezanja od

±

1,5

°

 možete namjestiti za piljenje

stražnjih rezova. Time se izbjegava stvaranje
raspora kod sastavljanja izradaka odrezanih s
kosim rezovima.

–

Otpustite ručicu za fiksiranje

22

 malo u

smjeru suprotnom od kazaljke na satu.

–

Okretni gumb

20

 malo okrenite u smjeru

suprotnom od kazaljke na satu, dalje od
položaja 0

°

.

–

Namjestite prošireni kut kosog rezanja
(polugu

26

 pomaknite u desno).

–

Okrećite okretni gumb

20

 sve dok pokazivač

kuta

21

 na skali

19

 ne pokaže traženi kut

kosog rezanja.

–

Ponovno stegnite ručicu za fiksiranje

22

.

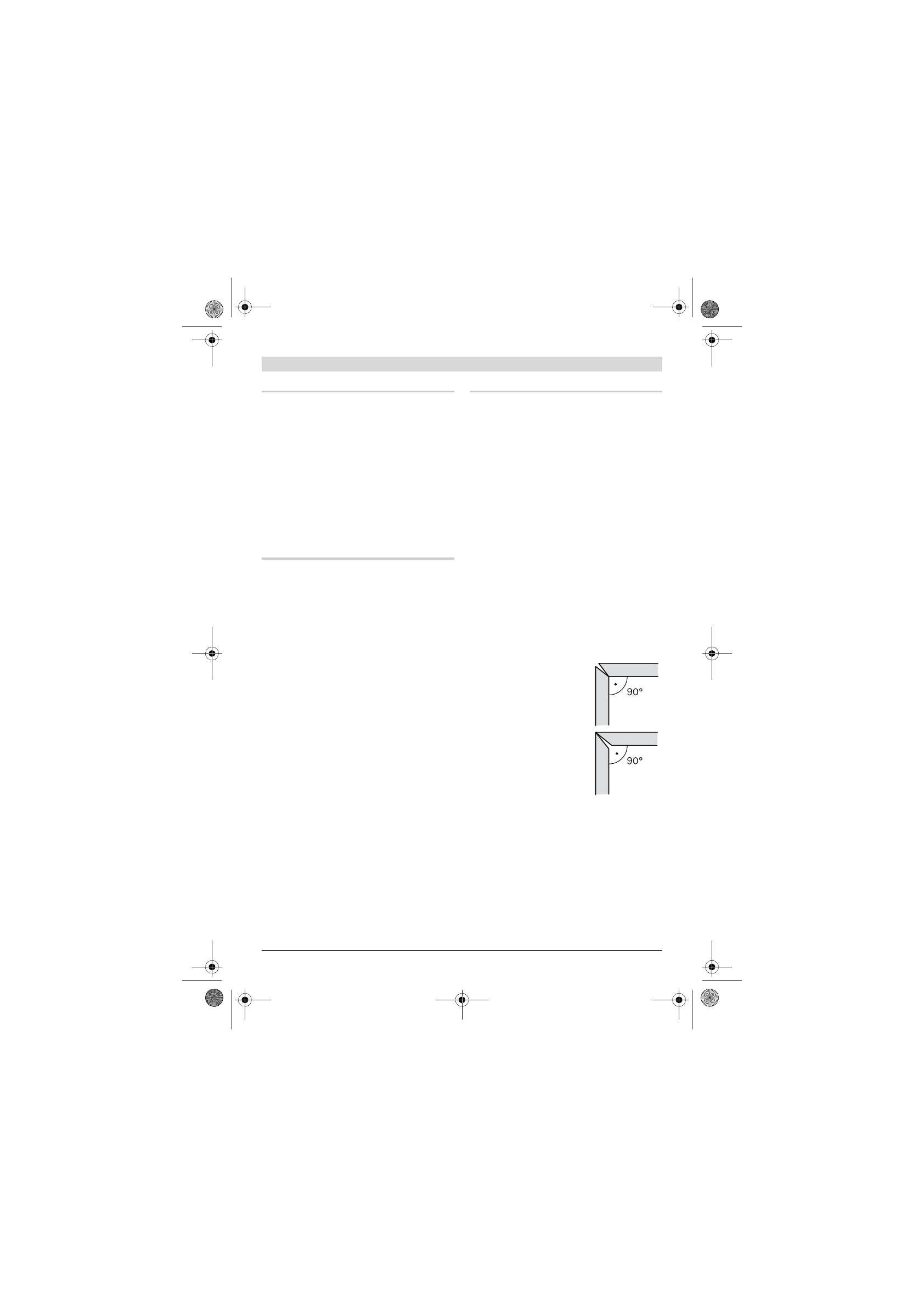

izraci odrezani s kosim
rezovima, bez stražnjeg reza

izraci odrezani s kosim
rezovima, sa stražnjim rezom
