Polski

 |

279

Bosch Power Tools

1 609 929 W71 | (30.3.11)

W tym celu należy zwolnić śrubę motylkową

34

, przesunąć szynę oporową, a następnie

ponownie dociągnąć śrubę motylkową.

–

Ustawić poziomy kąt uciosu, wynoszący 0

°

.

(zob.

„

Ustawianie kątów uciosu

“

, str. 277)

–

Zwolnić śrubę motylkową

37

 i przesunąć

prowadnicę

31

, aż do osiągnięcia

pożądanego odstępu.
Na podziałce

14

 ukazany zostanie odstęp

między tarczą tnącą i szyną oporową.

–

Ponownie dokręcić śrubę motylkową

37

.

Ustawianie klina rozdzielającego

Klin oddzielający

4

 zapobiega zaklinowaniu się

tarczy pilarskiej

28

 w rzazie. W przeciwnym

wypadku tarcza pilarska może zablokować się w
obrabianym materiale i spowodować odrzut.

Należy zawsze zwracać uwagę, aby klin
oddzielający był prawidłowo ustawiony.

–

Poprzeczny odstęp między tarczą pilarską, a
klinem oddzielającym nie może przekraczać
5 mm.

–

Klin oddzielający nie może być grubszy niż
szerokość cięcia ani większy niż grubość
tarczy w jej środkowej części.

–

Klin oddzielający musi zawsze znajdować się
na jednej linii z tarczą pilarską.

–

Do normalnych cięć rozdzielających klin
oddzielający musi zawsze znajdować się w
możliwie najwyższej pozycji.

Elektronarzędzie dostarczane jest z
wyregulowanym klinem oddzielającym.

Ustawianie wysokości klina oddzielającego
(zob. rys. O1

–

O2)

Do cięcia rowków konieczne jest ustawienie
wysokości klina oddzielającego.

f

Do nitowania i do ukosowania wręgów
(felcowania) elektronarzędzie należy
użytkować wyłącznie wraz z odpowiednim
urządzeniem ochronnym (np. osłona
tunelowa)

–

Zdjąć pokrywę ochronną

3

 i laser

41

 z klina

oddzielającego

4

.

–

Poluzować śruby podkładki

5

 za pomocą

klucza imbusowego

13

 i zdjąć podkładkę ze

stołu pilarskiego.

–

Korbę

18

 przekręcić do oporu w kierunku

zgodnym z ruchem wskazówek zegara

–

 tak,

aby tarcza pilarska

28

 znalazła się w możliwie

najwyższym położeniu nad stołem pilarskim.
Ustawić pionowy kąt uciosu tarczy pilarskiej,
wynoszący 45

°

. (zob.

„

Ustawianie

pionowych kątów uciosu

“

, str. 277)

–

Poluzować śruby

60

 za pomocą klucza

imbusowego

13

 tak, aby klin oddzielający

4

dał się przesunąć.

–

Ustawić pionowy kąt uciosu tarczy pilarskiej,
wynoszący 0

°

.

Obrócić korbę

18

 w kierunku przeciwnym do

ruchu wskazówek zegara

–

 tak, aby zęby

tarczy pilarskiej

28

 znalazły się nad stołem

7

na pożądanej wysokości (= głębokość
rowka).

–

Przesunąć klin oddzielający

4

 w dół tak, aby

nie znajdował się on niżej niż 5 mm od
górnych ząbków tarczy.

–

Korbę

18

 przekręcić do oporu w kierunku

zgodnym z ruchem wskazówek zegara

–

 tak,

aby tarcza pilarska

28

 znalazła się w możliwie

najwyższym położeniu nad stołem pilarskim.

Ustawić pionowy kąt uciosu tarczy pilarskiej,
wynoszący 45

°

.

–

Ponownie mocno dociągnąć śruby

60

 klina

oddzielającego.

–

Ponownie zamocować podkładkę

5

 w stole

pilarskim.

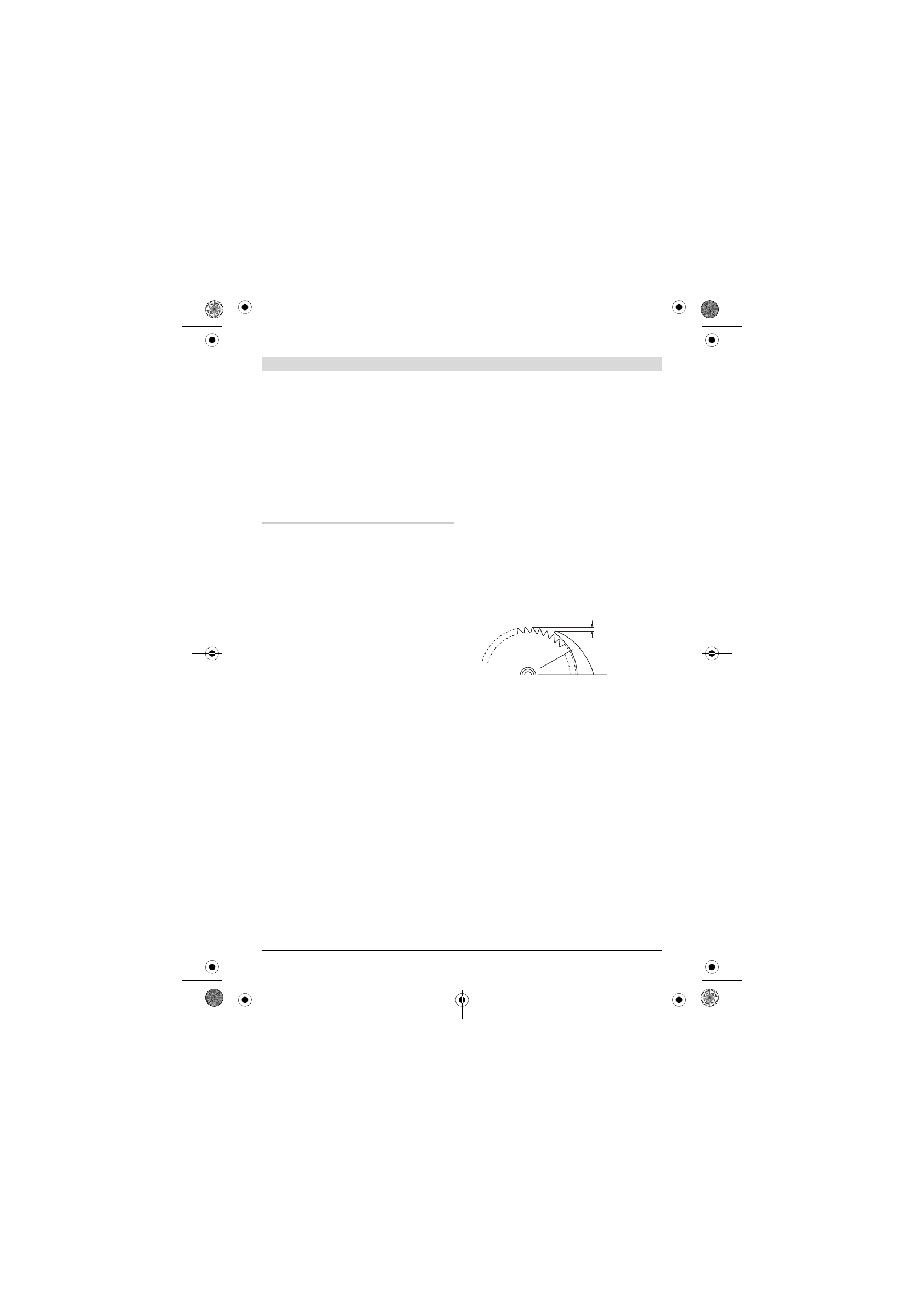

5 mm max.

5 mm max.
