Srpski

 |

431

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja upozo-
renja i uputstava mogu imati za po-
sledicu električni udar, požar i/ili
teške povrede.

Upotreba prema svrsi

Električni alat je odredjen da izvodi kao
standardni uredjaj dužna i poprečna presecanja
sa pravim presecanjem u drvetu.
;Mogu se podešavati vertikalni uglovi iskošenja
od maksimalnih

–

1,5

°

 do +46,5

°

 i na

univerzalnom graničniku horizontalni uglovi
iskošenja od 90

°

 (sa leve strane) do 90

°

 (sa

desne strane).
Rad električnog alata je zamišljen za presecanje
tvrdog i mekog drveta kao i iverice i ploča sa
vlaknima.

Električni alat nije pogodan za testerisanje
aluminijuma ili drugih nemetala.

Komponente sa slike

Označavanje brojevima kompenenti sa slika
odnosi se na prikaz električnog alata na
grafičkim stranama.

1

Univerzalni graničnik

2

Laserska tablica sa opomenom

3

Zaštitna hauba

4

Klin za procep

5

Uložna ploča

6

Žljeb za zahvatanje

7

Postolje testere

8

Žljeb vodjica za univerzalni graničnik

1

 ili

proširenje stola

27

9

Otvori za montažu

10

Izbacivanje piljevine

11

Ostava za pokretni kliše

12

Pokretni kliše

13

Imbus ključ (6 mm/4 mm)

14

Skala za rastojanje lista testere od
univerzalnog graničnika

15

Nalepnica za označavanje linije presecanja

16

Taster za uključivanje

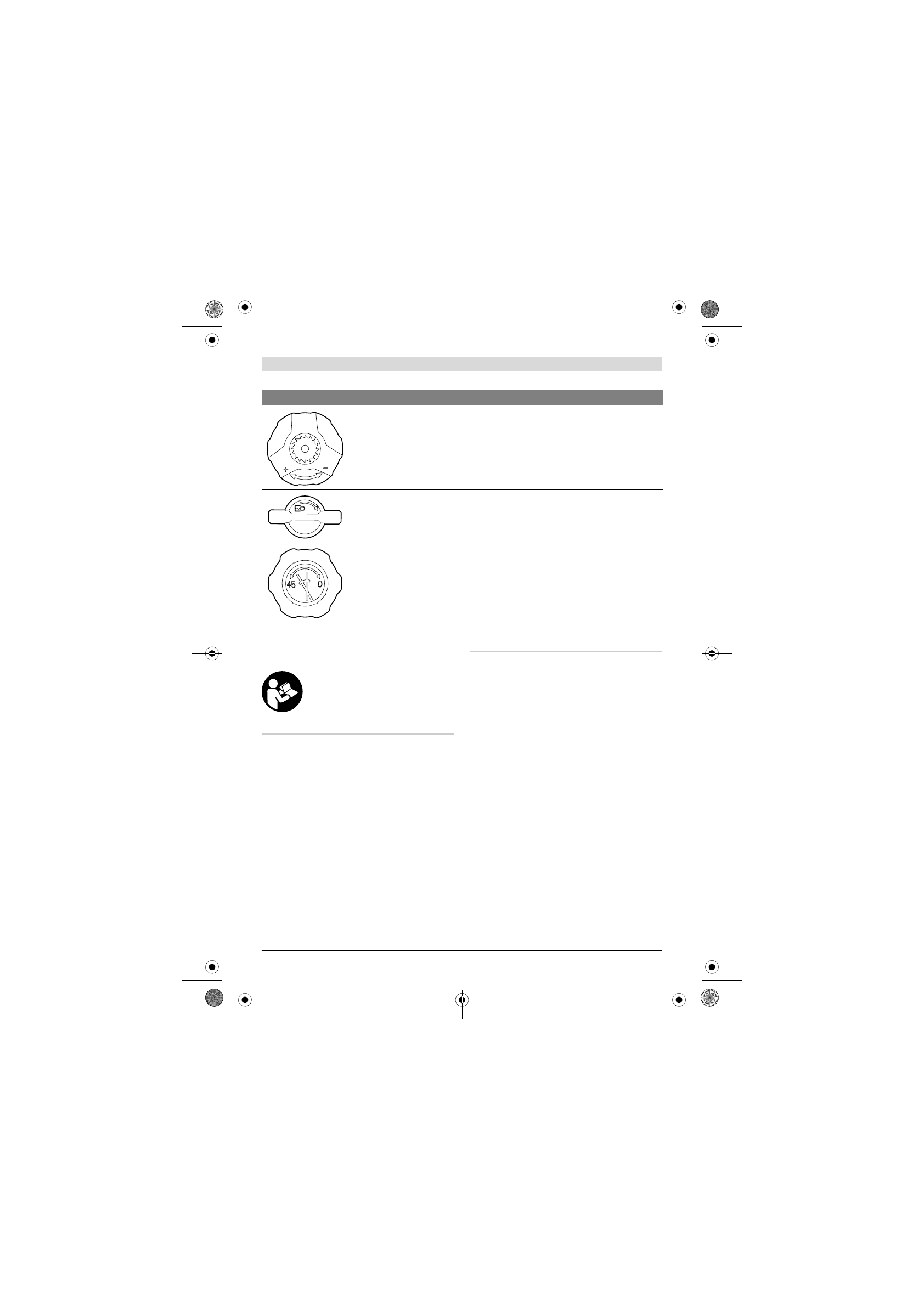

Mogući pravac okretanja poluge

–

Suprotno od kazaljke na satu (

–

): Spuštanje lista testere

(

Transportna pozicija

)

–

u pravcu kazaljke na satu (+): Podizanje lista testere (

Radna

pozicija

)

Pravac okretanja dugmeta za blokadu radi blokiranja vertikalnih
uglova iskošenja

Mogući smerovi okretanja dugmeta radi podešavanja vetrikalnih
uglova iskošenja

Simbol

Značenje
