524

 |

Lietuviškai

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Gaminio ir techninių duomenų
aprašas

Perskaitykite visas šias saugos
nuorodas ir reikalavimus.

Jei

nepaisysite žemiau pateiktų saugos
nuorodų ir reikalavimų, gali trenkti
elektros smūgis, kilti gaisras ir
galite sunkiai susižaloti arba
sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Šis elektrinis įrankis skirtas naudoti stacionariai,
atliekant medienoje tiesius išilginius ir
skersinius pjūvius.
Įstrižo pjūvio vertikalioje plokštumoje kampą
galima nustatyti maks. nuo

–

1,5

°

 iki +46,5

°

,

universalioje atramoje įstrižo pjūvio
horizontalioje plokštumoje kampą nuo 90

°

(kairėje pusėje) iki 90

°

 (dešinėje pusėje).

Elektrinio įrankio galia yra apskaičiuota kietajai
ir minkštajai medienai bei drožlių ir pluošto
plokštėms pjauti.

Elektrinis įrankis nėra skirtas aliuminiui ir
kitiems spalvotiesiems metalams pjauti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka
elektrinio prietaiso schemose nurodytus
numerius.

1

Universali atrama

2

Įspėjamasis lazerio spindulio ženklas

3

Apsauginis gaubtas

4

Skeliamasis peilis

5

Įstatomoji plokštelė

6

Išėmos prietaisui nešti

7

Pjovimo stalas

8

Kreipiamasis bėgelis universaliai atramai

1

arba stalo platinamajai daliai

27

9

Montavimo kiaurymės

10

Pjuvenų išmetimo anga

11

Stūmimo strypo dėklas

12

Stumiamasis strypelis

13

Šešiabriaunis raktas (6 mm/4 mm)

14

Pjūklo disko atstumo iki universalios
atramos skalė

15

Lipdukas pjovimo linijai žymėti

16

Įjungimo mygtukas

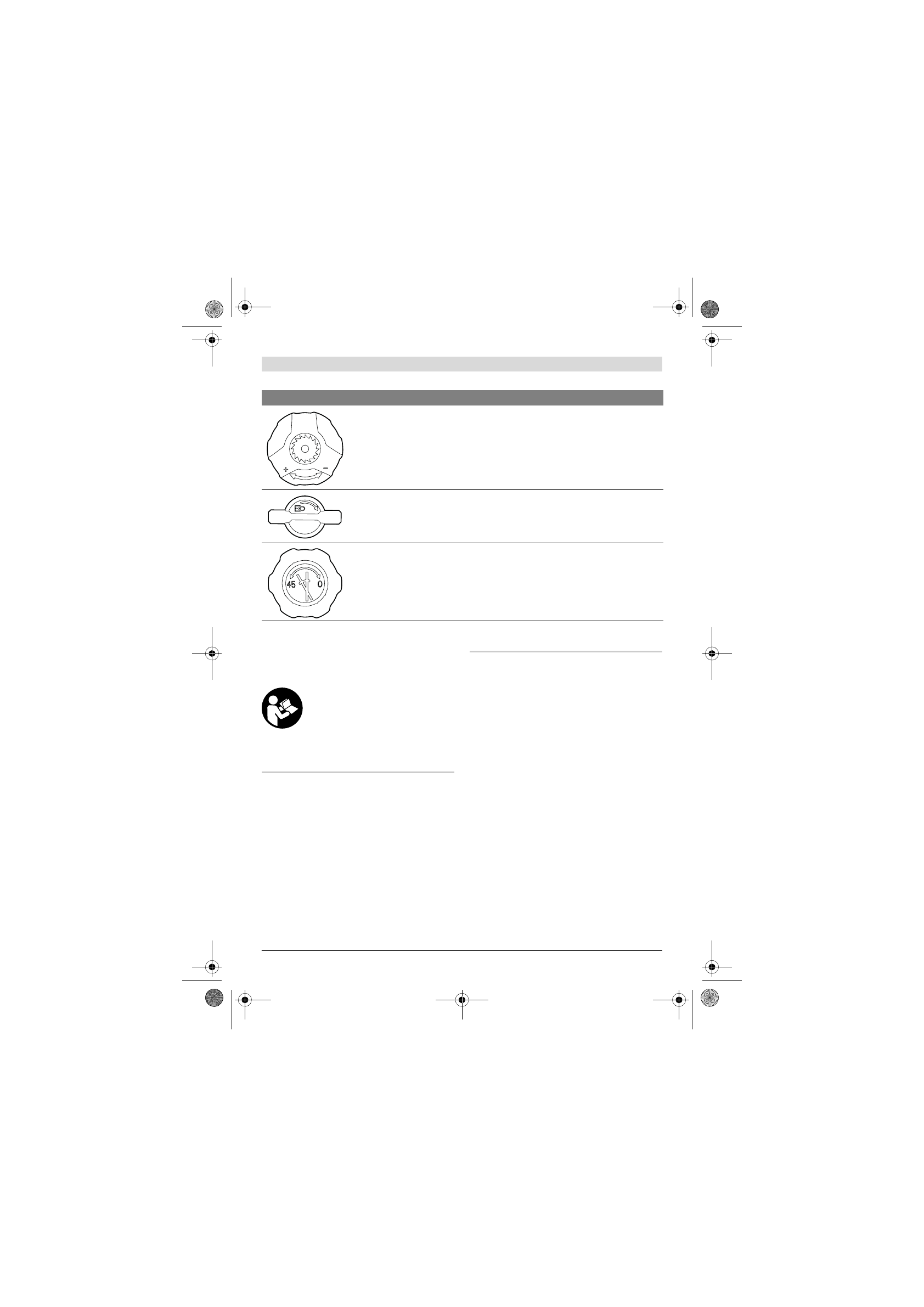

Sukamosios rankenos galimos sukimo kryptys

–

prieš laikrodžio rodyklę (

–

): pjūklo disko nuleidimas

(

transportavimo apsauga

)

–

pagal laikrodžio rodyklę (+): pjūklo disko pakėlimas (

darbinė

padėtis

)

Fiksuojamosios rankenėlės, skurtos įstrižo pjūvio kampui vertikalioje
plokštumoje užfiksuoti, sukimo kryptis

Sukamosios rankenėlės, skirtos įstrižo pjūvio kampui vertikalioje
plokštumoje nustatyti, galimos sukimo kryptys

Simbolis

Reikšmė
