Popis výrobku a specifikací

Čtěte všechna varovná upozornění
a pokyny.

Zanedbání při

dodržování varovných upozornění a
pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo
těžká poranění.

Určené použití

Elektronářadí je určeno jako stacionární stroj k
provádění podélných a příčných řezů s přímým
průběhem řezu do dřeva.
Lze nastavit vertikální úhly sklonu od maximálně

–

1,5

°

 do +46,5

°

 a na univerzálním dorazu

horizontální pokosové úhly od 90

°

 (zleva) do

90

°

 (zprava).

Výkon elektronářadí je dimenzován pro řezání
tvrdého a měkkého dřeva a též dřevotřískových
a dřevovláknitých desek.

Elektronářadí není vhodné pro řezání hliníku ani
jiných neželezných kovů.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje
na vyobrazení elektronářadí na obrázkových
stranách.

1

Univerzální doraz

2

Varovný štítek laseru

3

Ochranný kryt

4

Rozpěrný klín

5

Vkládací deska

6

Prohlubně pro uchopení

7

Stůl pily

8

Vodicí drážka univerzálního dorazu

1

 nebo

zvětšení stolu

27

9

Montážní otvory

10

Výfuk třísek

11

Úložiště posouvací tyčky

12

Posouvací tyčka

13

Klíč na vnitřní šestihrany (6 mm/4 mm)

14

Stupnice vzdálenosti pilového kotouče k
univerzálnímu dorazu

15

Samolepka pro označení čáry řezu

16

Tlačítko zapnutí

Možné směry otáčení kliky

–

proti směru hodinových ručiček (

–

): spouštění pilového kotouče

(

přepravní poloha

)

–

ve směru hodinových ručiček (+): zvedání pilového kotouče
(

pracovní poloha

)

Směr otáčení aretačního knoflíku pro zaaretování vertikálních úhlů
sklonu

Možné směry otáčení otočného knoflíku pro nastavení vertikálních
úhlů sklonu

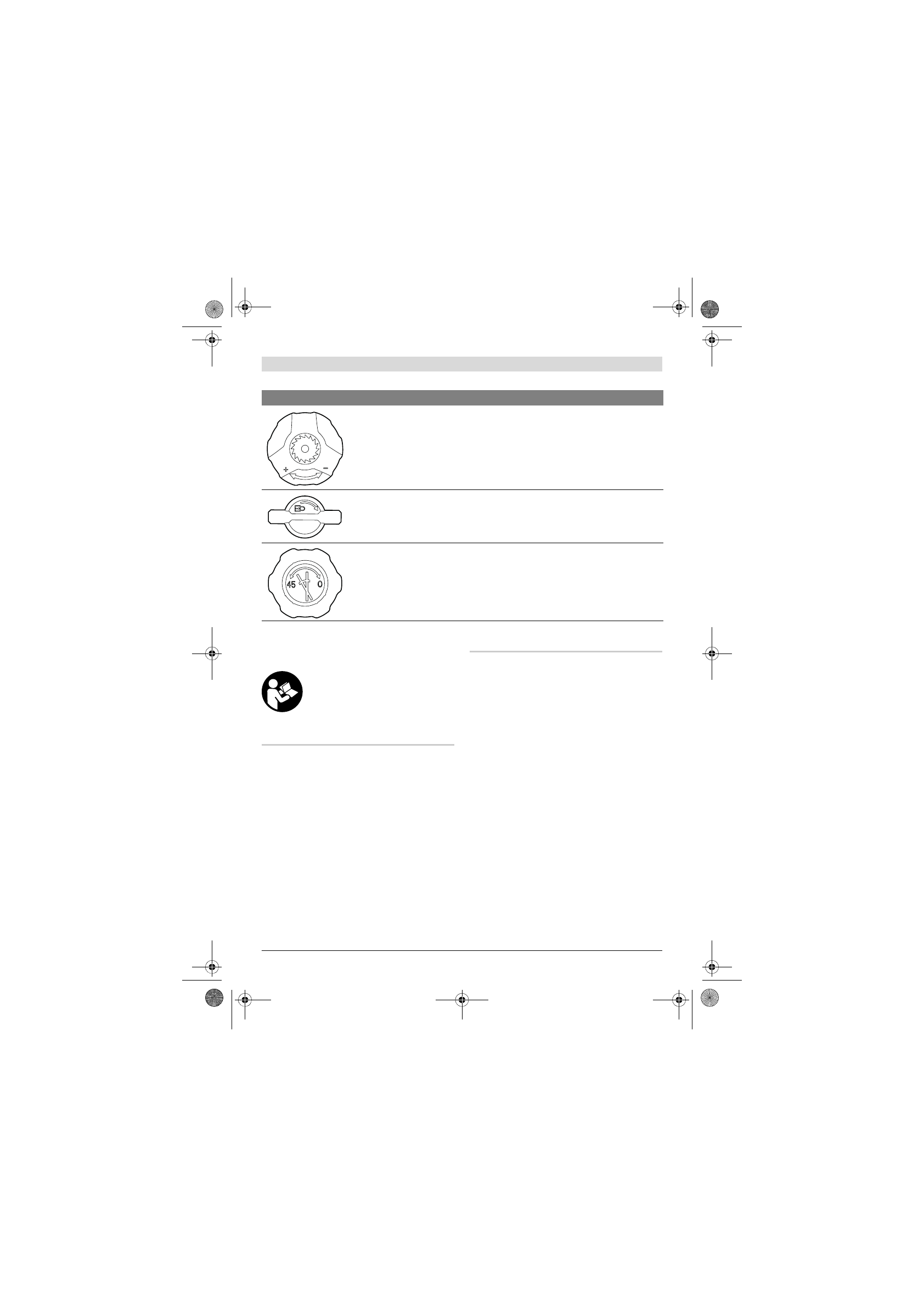

Symbol

Význam
