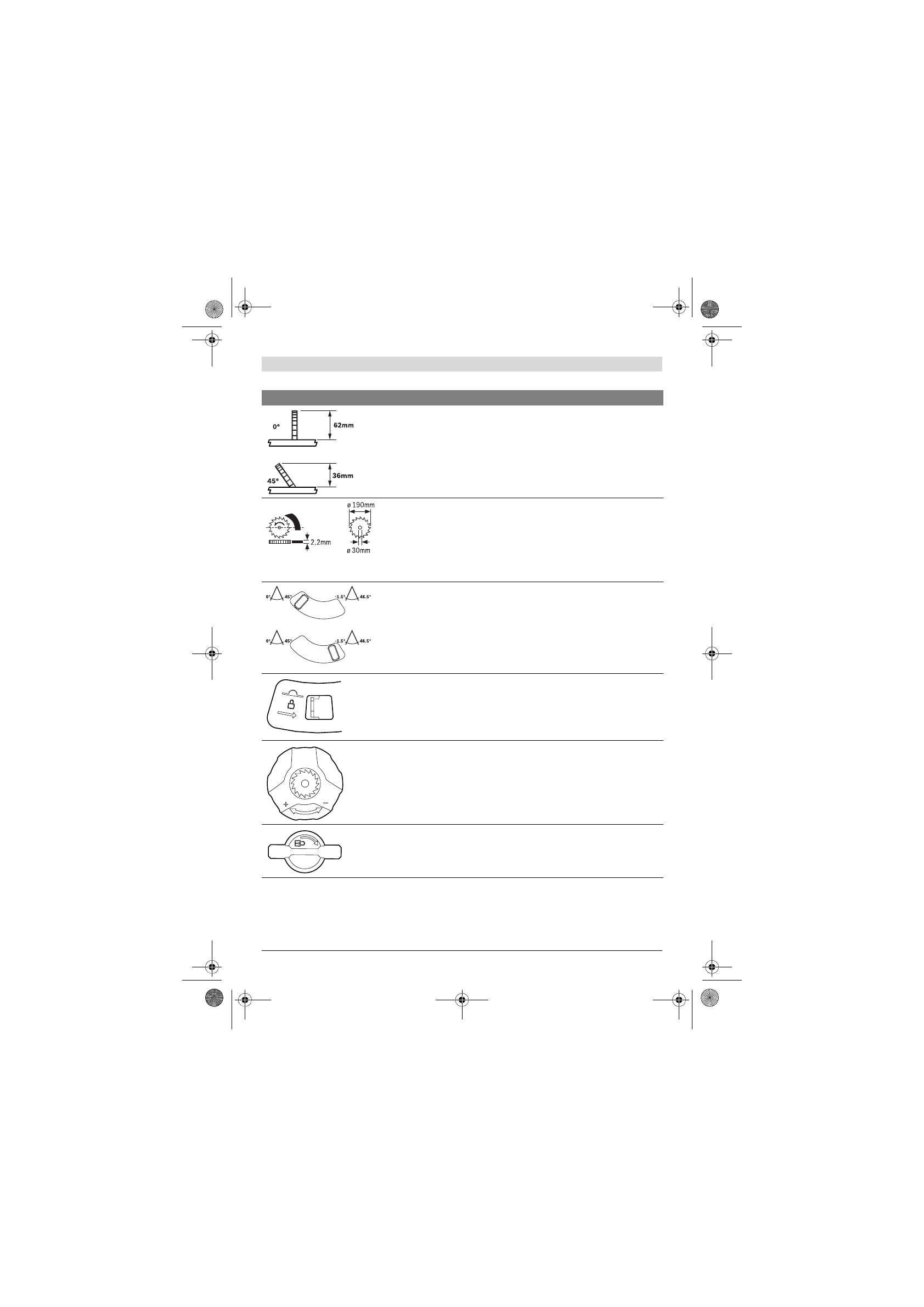

Zeigt die maximal zulässige Höhe eines Werkstücks bei den vertikalen
Standard-Gehrungswinkeln 0 °  und 45 °  an.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmes-
ser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie kei-
ne Reduzierstücke oder Adapter.
Achten Sie beim Wechseln des Sägeblatts darauf, dass die Schnitt-
breite nicht kleiner als 2,2 mm und die Stammblattdicke nicht größer
als 2,2 mm ist. Es besteht sonst die Gefahr, dass sich der Spaltkeil
(2,2 mm) im Werkstück verhakt.

Vertikaler Gehrungswinkelbereich (möglicher Schwenkbereich des
Sägeblatts)

– linke Position des Winkelbegrenzers:

Standard-Gehrungswinkelbereich 0 °  bis 45 °

– rechte Position des Winkelbegrenzers:

Erweiterung des Standard-Gehrungswinkelbereichs für Hinter-
schnitte; siehe auch „Erweiterten Gehrungswinkelbereich – 1,5 °
bis +46,5 °  einstellen“, Seite 28

Zum Arretieren des Sägeblatts in der Mitte des Sägetischs (Betrieb
als Tischkreissäge) Hebel nach rechts schieben.

Mögliche Drehrichtungen der Kurbel

– gegen den Uhrzeigersinn (– ): Versenken des Sägeblatts (

Transport-

stellung

)

– im Uhrzeigersinn (+): Heben des Sägeblatts (

Arbeitsstellung

)

Drehrichtung des Arretierknaufs zum Arretieren von vertikalen Geh-
rungswinkeln

Symbol

Bedeutung
