Slovensko

 |

459

Bosch Power Tools

1 609 929 W71 | (30.3.11)

–

Sprostite krilni vijak

37

 in premaknite vodilno

tirnico

31

 do željenega razmaka.

Skala

14

 kaže razmak med žaginim listom in

prislonskim trakom.

–

Ponovno zategnite krilni vijak

37

.

Nastavitev razpornega klina

Razporni klin

4

 prepreči, da bi se žagin list

28

vpel v rezalni fugi. Sicer obstaja nevarnost
udarca nazaj, če se žagin list zatakne v
obdelovancu.

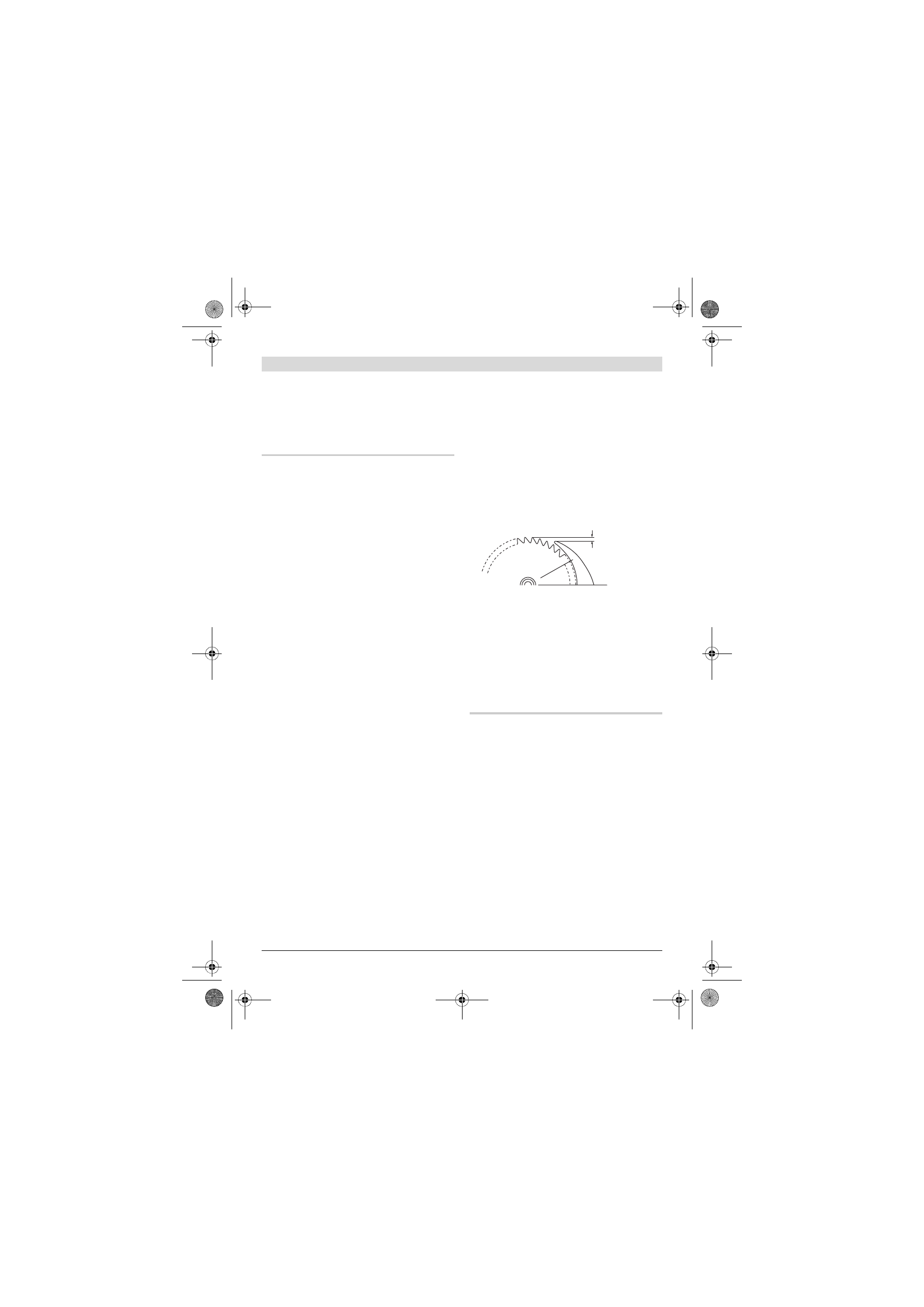

Vedno pazite na to, da bo razporni klin korektno
nastavljen:

–

Radialna špranja med žaginim listom in
razpornim klinom sme znašati maksimalno
5 mm.

–

Debelina razpornega klina mora biti manjša
od širine reza in večka od debeline
osnovnega lista.

–

Razporni klin mora biti vedno v liniji z žaginim
listom.

–

Za normalne ločilne reze mora razporni klin
biti vedno v največjem možnem položaju.

Električno orodje se dobavi s pravilno
nastavljenim razpornim klinom.

Nastavitev višine razpornega klina
(glejte sliki O1

–

O2)

Za žaganje utorov morate nastaviti višino
razpornega klina.

f

Električno orodje za delanje utorov ali
žlebljenje uporabljajte samo z ustrezno
primerno zaščitno pripravo (npr. tunelski
zaščitni pokrov).

–

Odstranite zaščitni pokrov

3

 in lasersko

enoto

41

 z razpornega klina

4

.

–

Sprostite vijake vložne plošče

5

 s šestrobnim

ključem

13

 in dvignite vložno ploščo iz žagine

mize.

–

Zavrtite ročico

18

 v smeri urnega kazalca do

prislona, tako da se žagin list

28

 nahaja v

najvišjem možnem položaju nad rezalno
mizo.
Nastavite navpični jeralni kot žaginega lista
45

°

. (glejte

„

Nastavitev navpičnih jeralnih

kotov

“

, stran 457)

–

Sprostite vijake

60

 s šestrobnim vijakom

13

tako, da boste lahko premaknili razporni klin

4

.

–

Nastavite vertikalni jeralni kot žaginega lista
0

°

.

Zavrtite ročaj

18

 proti smeri urnega kazalca

tako dolgo, da se bodo zobje žaginega lista

28

 nahajali v željeni višini (= globina utora)

nad žagino mizo

7

.

–

Potisnite razporni klin

4

 tako daleč navzdol,

da se razporni klin ne bo nahajal več kot
5 mm pod zgornjimi zobje žage.

–

Zavrtite ročico

18

 v smeri urnega kazalca do

prislona, tako da se žagin list

28

 nahaja v

najvišjem možnem položaju nad rezalno
mizo.
Nastavite navpični jeralni kot žaginega lista
45

°

.

–

Ponovno zategnite vijake

60

 razpornega

klina.

–

Ponovno pritrdite vložno ploščo

5

 v žagini

mizi.

Zagon

f

Upoštevajte omrežno napetost! Napetost
vira električne energije se mora ujemati s
podatki na tipski ploščici električnega
orodja. Orodje, ki je označeno z 230 V,
lahko priključite tudi na napetost 220 V.

Vklop/izklop

–

Za vklop

 pritisnite zeleno vklopno tipko

16

.

–

Za izklop

 pritisnite rdečo izklopno tipko

17

.

Izpad oskrbe z električnim tokom

Stikalo za vklop in izklop je tako imenovano
stikalo ničelne pozicije, ki prepreči ponovni
zagon električnega orodja po prekinjeni oskrbi z
električnim tokom (npr. povlečenje omrežnega
vtiča med obratovanjem.

Za ponovni zagon električnega orodja morate
ponovno pritisniti zeleno vklopno tipko

16

.

5 mm max.

5 mm max.
