Регулиране на разтварящия клин

Разтварящият клин

4

 предотвратява

заклинването

28

 на циркулярния диск в среза.

В противен случай съществува опасност от
възникване на откат, когато циркулярният
диск се блокира в разрязвания детайл.

Затова винаги внимавайте разтварящият клин
да е регулиран правилно:

–

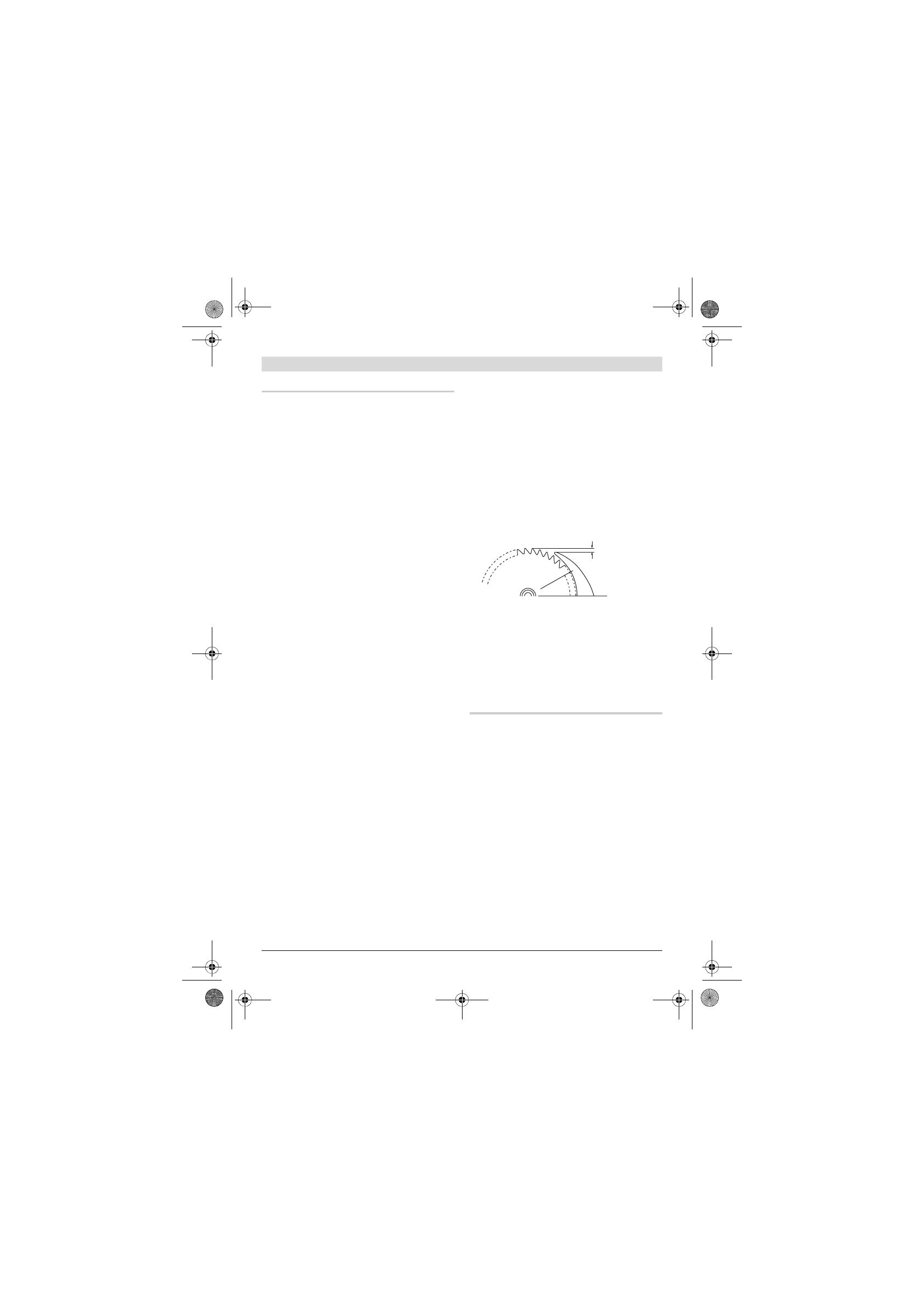

Радиалната междина между циркулярния
диск и разтварящия клин трябва да е най-
много 5 mm.

–

Дебелината на разтварящия клин трябва да
е по-малка от широчината на среза и по-
голяма от дебелината на тялото на диска.

–

Разтварящият клин трябва да е винаги в
равнината на циркулярния диск.

–

При обикновено разрязване разтварящият
клин трябва да е винаги във възможно най-
високата си позиция.

Електроинструментът се доставя с правилно
настроен разтварящ клин.

Регулиране на височината на разтварящия
клин (вижте фигури O1

–

O2)

При прорязване на канали трябва да
регулирате височината на разтварящия клин.

f

Използвайте електроинструмента за
рязане на канали или на фалцови стъпала
само с подходящо предпазно
приспособление (например тунелен
предпазен кожух).

–

Демонтирайте предпазния кожух

3

 и

лазерния модул

41

 от разтварящия клин

4

.

–

Развийте винтовете на вложката

5

 с

шестостенния ключ

13

 и извадете вложката

от стенда.

–

Завъртете колянната ръкохватка

18

 до упор

по посока на часовниковата стрелка, така
че циркулярният диск

28

 да застане в горна

мъртва точка.
Настройте ъгъл на наклона във вертикална
равнина 45

°

. (вижте «Настройване на

наклона на среза във вертикална равнина»,
страница 419)

–

Освободете винтовете

60

 с шестостенния

ключ

13

, докато разтварящият клин

4

 може

да бъде изместван.

–

Настройте наклон на среза във вертикална
равнина 0

°

.

Завъртете ръкохватката

18

 обратно на

часовниковата стрелка, докато зъбите на
циркулярния диск

28

 достигнат желаната

височина (= дълбочина на канала) над
работния плот

7

.

–

Преместете разтварящия клин

4

 надолу,

така че да е разположен не повече от 5 mm
под горните зъби.

–

Завъртете колянната ръкохватка

18

 до упор

по посока на часовниковата стрелка, така
че циркулярният диск

28

 да застане в горна

мъртва точка.

Настройте ъгъл на наклона във вертикална
равнина 45

°

.

–

Отново затегнете винтовете

60

 на

разтварящия клин.

–

Отново монтирайте вложката

5

 в стенда.

Пускане в експлоатация

f

Внимавайте за напрежението на захран-
ващата мрежа! Напрежението на захран-
ващата мрежа трябва да съответства на
данните, посочени на табелката на елек-
троинструмента. Уреди, обозначени с
230 V, могат да бъдат захранвани и с
напрежение 220 V.

Включване и изключване

–

За включване

 натиснете зеления бутон

16

.

–

За изключване

 натиснете червения бутон

17

.

5 mm max.

5 mm max.
