Описание продукта и услуг

Прочтите все указания и
инструкции по технике
безопасности.

Упущения в

отношении указаний и инструкций
по технике безопасности могут
стать причиной поражения
электрическим током, пожара и
тяжелых травм.

Применение по назначению

Электроинструмент предназначен для
стационарной прямолинейной продольной и
поперечной распиловки древесины.
Возможна настройка вертикальных углов
распила в диапазоне макс. от

–

1,5

°

 до +46,5

°

и настройка горизонтальных углов распила на
универсальном упоре в диапазоне от 90

°

(слева) до 90

°

 (справа).

По своей мощности электроинструмент
рассчитан на распилку твердых и мягких
пород древесины, а также
древесностружечных и волокнистых плит.

Электроинструмент не пригоден для
распиливания алюминия и других цветных
металлов.

Изображенные составные части

Нумерация составных частей выполнена по
изображению на странице с иллюстрациями.

1

Универсальный упор

2

Предупредительная табличка лазерного
излучения

3

Защитный кожух

4

Распорный клин

5

Плита-вкладыш

6

Углубления для захвата

7

Стол пилы

8

Направляющий паз для универсального
упора

1

 или удлинителя стола

27

9

Отверстия для крепления

10

Патрубок для выброса опилок

11

Магазин для хранения толкателя

12

Толкатель

13

Ключ-шестигранник (6 мм/4 мм)

14

Шкала для установки расстояния между
пильным диском и универсальным упором

15

Наклейка для обозначения линии распила

16

Кнопка включения

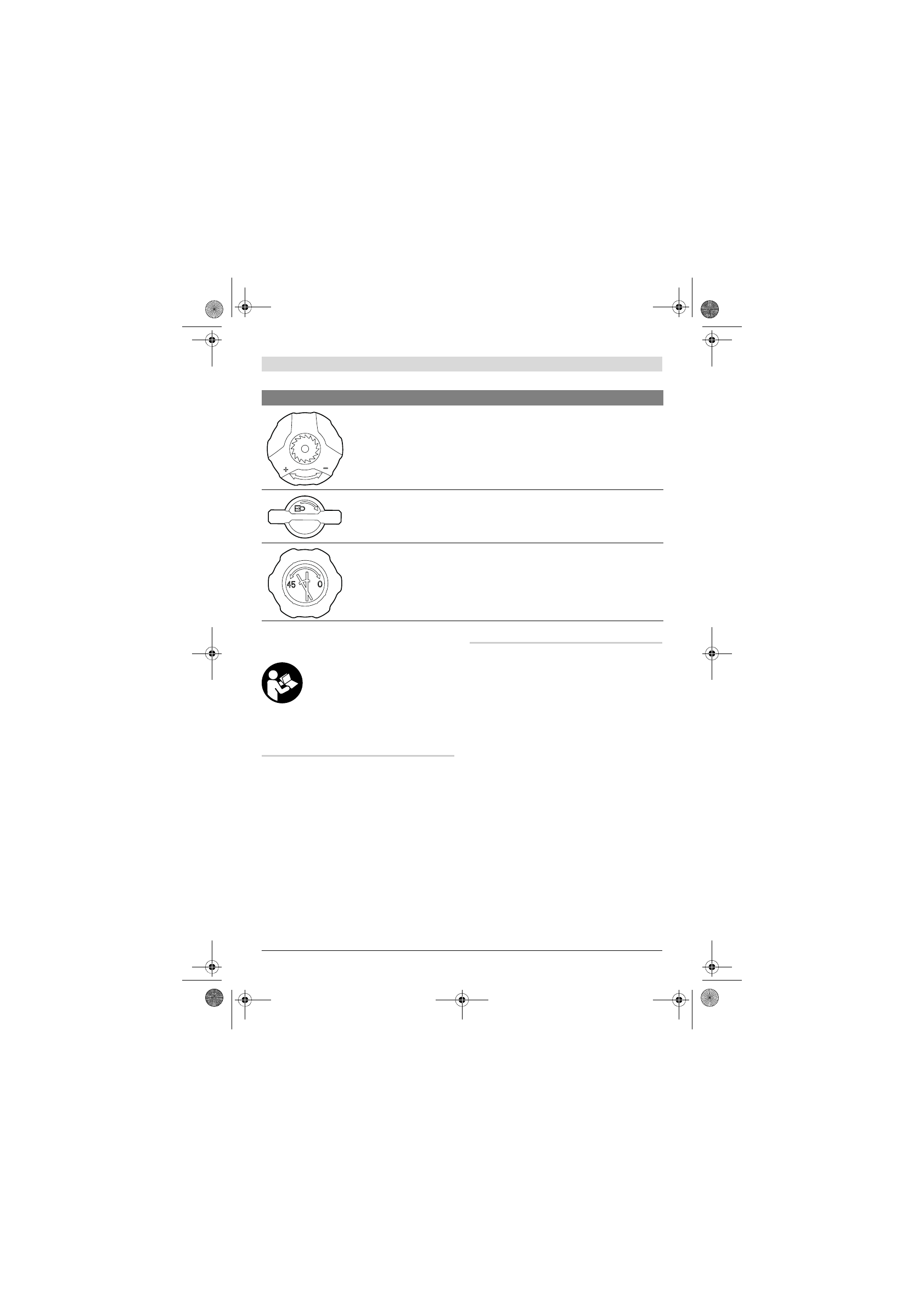

Возможные направления вращения кривошипной рукоятки

–

против часовой стрелки (

–

): пильный диск опускается

(

транспортное положение

)

–

по часовой стрелке (+): пильный диск поднимается (

рабочее

положение

)

Направление вращения ручки фиксации вертикальных углов
распила

Возможные направления вращения поворотной ручки для
настройки вертикальных углов распила

Символ

Значение
