Česky

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Zvětšení stolu pily

Dlouhé obrobky musejí být na volném konci
podloženy nebo podepřeny.

Zvětšení stolu

27

 slouží pro rozšíření či

prodloužení stolu pily

7

. Lze jej příslušně

namontovat na stůl pily jak nalevo, tak i napravo
nebo dozadu. (viz

„

Montáž zvětšení stolu

“

,

strana 293)

Navíc můžete obrobek např. pomocí válečkové
podpěry PTA 1000 od firmy Bosch na volném
konci podložit a podepřít (viz obr. K). Válečky se
přitom postarají o adekvátní pohyblivost
obrobku.

Nastavení horizontálního úhlu pokosu
(univerzální doraz)

Horizontální úhel pokosu lze nastavit v rozsahu
od 90

°

 (zleva) do 90

°

 (zprava).

Nastavení standardních horizontálních
pokosových úhlů (viz obr. L1)

Pro rychlé a přesné nastavení často používaných
úhlů pokosu zaskočí univerzální doraz u
následujících standardních úhlů:

±

90

°

/

±

75

°

/

±

67,5

°

/

±

60

°

/

±

45

°

/

±

30

°

/

±

22,5

°

/

±

15

°

/ 0

°

–

Povolte křídlový šroub

33

, je-li utažený.

–

Otáčejte úhlový doraz

35

, až požadovaný

úhel zaskočí.

–

Křídlový šroub

33

 zase utáhněte.

Nastavení libovolných horizontálních
pokosových úhlů (viz obr. L2)

–

Povolte křídlový šroub

33

, je-li utažený.

–

Stlačte páčku

32

 ve směru šipky dopředu a

otáčejte úhlový doraz

35

, až ryska na vodicí

liště

31

 ukazuje na stupnici požadovaný úhel.

–

Křídlový šroub

33

 zase utáhněte.

Nastavení vertikálního úhlu sklonu
(pilový kotouč)

Nastavení rozsahu úhlu sklonu 0

°

 až 45

°

Vertikální úhel sklonu lze standardně nastavit
libovolně v rozsahu od 0

°

 do 45

°

.

–

Povolte lehce aretační knoflík

22

 proti směru

hodinových ručiček.

–

Nastavte standardní rozsah úhlu sklonu
(páčku

26

 posuňte doleva).

–

Otáčejte otočným knoflíkem

20

 až ukazatel

úhlu

21

 ukazuje na stupnici

19

 požadovaný

úhel.

–

Aretační knoflík

22

 opět pevně utáhněte.

Nastavení zvětšení rozsahu úhlu sklonu –1,5

°

až +46,5

°

Dodatečný rozsah vertikálního úhlu sklonu

±

1,5

°

 můžete nastavit pro řezání zadních

podřezání. To slouží pro zabránění vytvoření
rozštěpu při spojování našikmo řezaných
obrobků.

–

Povolte lehce aretační knoflík

22

 proti směru

hodinových ručiček.

–

Otočte otočný knoflík

20

 lehce proti směru

hodinových ručiček pryč z polohy 0

°

.

–

Nastavte zvětšený rozsah úhlu sklonu (páčku

26

 posuňte doprava).

–

Otáčejte otočným knoflíkem

20

 až ukazatel

úhlu

21

 ukazuje na stupnici

19

 požadovaný

úhel.

–

Aretační knoflík

22

 opět pevně utáhněte.

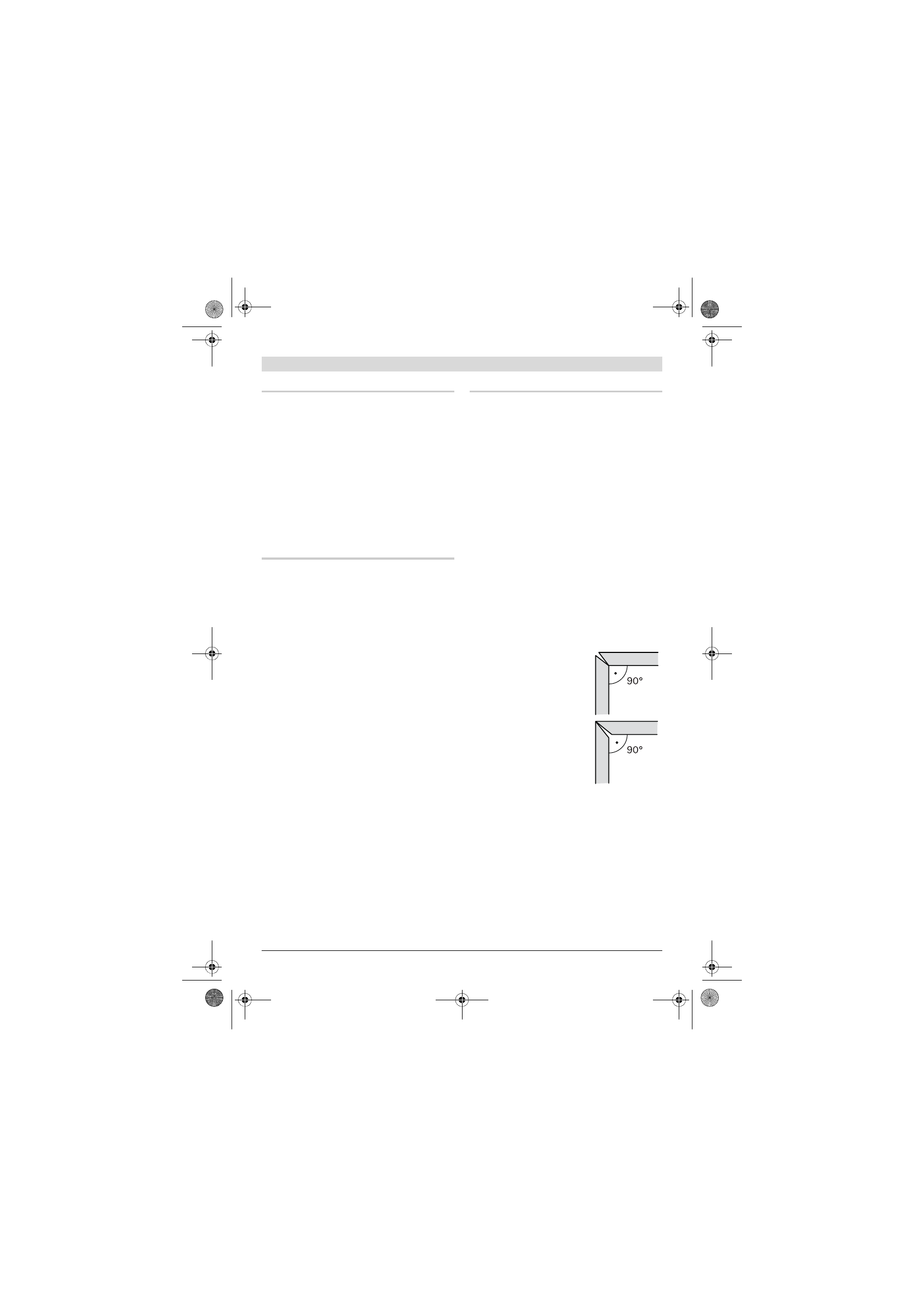

Našikmo řezané obrobky bez
zadního podřezání

Našikmo řezané obrobky se
zadním podřezáním
