 Nederlands |

149

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Stel daarom de aanslagrail

36

 zo in dat het

geleidingseinde eindigt tussen het midden
van het zaagblad en het spouwmes.
Draai daarvoor de vleugelschroef

34

 los, ver-

schuif de aanslagrail en draai vervolgens de
vleugelschroef weer vast.

– Stel een horizontale verstekhoek van 0 °  in.

(zie „Horizontale verstekhoek instellen”,
pagina 147)

– Draai de vleugelschroef

37

 los en verschuif

de geleidingsrail

31

 tot de gewenste afstand.

De schaalverdeling

14

 geeft de afstand tus-

sen zaagblad en aanslagrail aan.

– Draai de vleugelschroef

37

 weer aan.

Spouwmes instellen

Het spouwmes

4

 voorkomt dat het zaagblad

28

in de zaagvoeg wordt vastgeklemd. Anders be-
staat er gevaar voor een terugslag als het zaag-
blad in het werkstuk vasthaakt.
Let er daarom altijd op dat het spouwmes cor-
rect is ingesteld.

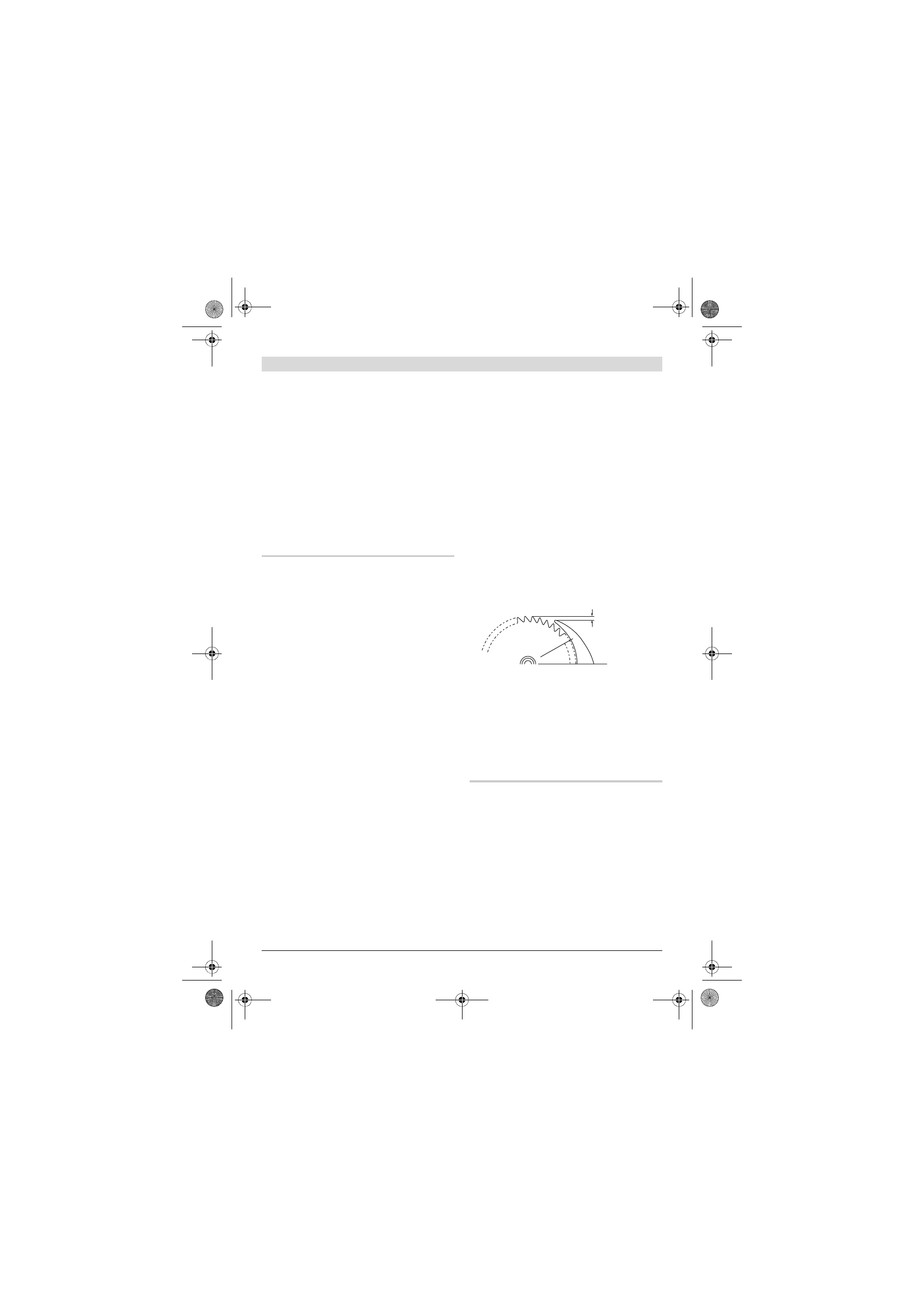

– De radiale spleet tussen zaagblad en spouw-

mes mag maximaal 5 mm bedragen.

– De dikte van het spouwmes moet kleiner zijn

dan de zaagbreedte en groter dan de dikte
van het zaagblad.

– Het spouwmes moet altijd op één lijn met het

zaagblad zijn.

– Voor normaal doorzagen moet het spouwmes

altijd in de hoogst mogelijke stand staan.

Het elektrische gereedschap wordt geleverd
met een correct ingesteld spouwmes.

Hoogte van spouwmes instellen
(zie afbeeldingen O1 – O2)

Voor het zagen van groeven moet u de hoogte
van het spouwmes instellen.

f

Gebruik het elektrische gereedschap voor
het frezen van groeven en sponningen al-
leen met een geschikte beschermingsvoor-
ziening (bijv. tunnelbeschermkap).

– Verwijder de beschermkap

3

 en de lasereen-

heid

41

 van het spouwmes

4

.

– Draai de schroeven van de inlegplaat

5

 los

met de inbussleutel

13

 en til de inlegplaat uit

de zaagtafel.

– Draai de zwengel

18

 met de wijzers van de

klok mee tot aan de aanslag zodat het zaag-
blad

28

 zich in de hoogst mogelijke stand bo-

ven de zaagtafel bevindt.
Stel een verticale verstekhoek van het zaag-
blad van 45 °  in. (zie „Verticale verstekhoek
instellen”, pagina 147)

– Draai de schroeven

60

 met de inbussleutel

13

 los tot het spouwmes

4

 kan worden ver-

schoven.

– Stel een verticale verstekhoek van het zaag-

blad van 0 °  in.
Draai de zwengel

18

 tegen de richting van de

wijzers van de klok tot de tanden van het
zaagblad

28

 zich op de gewenste hoogte

(groefdiepte) boven de zaagtafel

7

 bevinden.

– Duw het spouwmes

4

 naar beneden tot het

spouwmes maximaal 5 mm onder de boven-
ste zaagtanden staat.

– Draai de zwengel

18

 met de wijzers van de

klok mee tot aan de aanslag zodat het zaag-
blad

28

 zich in de hoogst mogelijke stand bo-

ven de zaagtafel bevindt.
Stel een verticale verstekhoek van het zaag-
blad van 45 °  in.

– Draai de schroeven

60

 van het spouwmes

weer stevig vast.

– Bevestig de inlegplaat

5

 in de zaagtafel weer.

Ingebruikneming

f

Let op de netspanning! De spanning van de
stroombron moet overeenkomen met de ge-
gevens op het typeplaatje van het elektri-
sche gereedschap. Met 230 V aangeduide
elektrische gereedschappen kunnen ook
met 220 V worden gebruikt.

In- en uitschakelen

– Als u het gereedschap wilt

inschakelen

,

drukt u op de groene inschakelknop

16

.

– Als u het gereedschap wilt

uitschakelen

,

drukt u op de rode uitschakelknop

17

.

5 mm max.

5 mm max.
