Română

1 609 929 W71 | (30.3.11)

Bosch Power Tools

–

Răsuciţi butonul rotativ

20

 până când

indicatorul de unghiuri

21

 va arăta unghiul de

înclinare dorit pe scala gradată

19

.

–

Strângeţi din nou bine mânerul de blocare

22

.

Reglarea domeniului lărgit al unghiurilor de
înclinare –1,5

°

 până la +46,5

°

Pentru retezări puteţi regla un domeniu
suplimentar al unghiurilor de înclinare în plan
vertical de

±

1,5

°

. Astfel se va evita formarea

unei fante la îmbinarea pieselor de lucru tăiate
oblic (pentru îmbinări în colţ).

–

Slăbiţi puţin strângerea mânerului de blocare

22

 răsucindu-l în sens contrar mişcării acelor

de ceasornic.

–

Răsuciţi puţin butonul rotativ

20

 din poziţia

de 0

°

, în sens contrar mişcării acelor de

ceasornic.

–

Reglaţi domeniul lărgit al unghiurilor de
înclinare (împingeţi spre dreapta pârghia

26

).

–

Răsuciţi butonul rotativ

20

 până când

indicatorul de unghiuri

21

 va arăta unghiul de

înclinare dorit pe scala gradată

19

.

–

Strângeţi din nou bine mânerul de blocare

22

.

Marcarea liniei de tăiere (vezi figura M)

O rază laser vă indică linia de tăiere a pânzei de
ferăstrău. Astfel veţi poziţiona exact în vederea
tăierii, piesa de lucru şi şina opritoare

36

.

Înainte de a tăia, mai verificaţi dacă linia de
tăiere este indicată corect (vezi

„

Ajustara

laserului

“

, pagina 393). Raza laser poate fi

deviată, de ex. din cauza vibraţiilor produse în
timpul unei utilizări intensive.

–

Conectaţi raza laser cu ajutorul
comutatorului

44

.

–

Aliniaţi-vă marcajul de pe piesa de lucru de-a
lungul razei laser.

Reglarea limitatorului universal

f

La toate tăierile, trebuie mai întâi să vă
asiguraţi că pânza de ferăstrău nu poate
atinge în niciun moment opritoarele (şina
de ghidare 31 sau şina opritoare 36 ale
limitatorului universal) sau alte
componente ale sculei electrice.

Limitatorul universal

1

 poate fi montat în diferite

feluri, în funcţie de modul de funcţionare:

–

ca limitator pentru tăieri orizontale şi
limitator unghiular la funcţionarea ca
ferăstrău cu masă superioară,

–

ca limitator paralel la funcţionarea ca
ferăstrău circular de banc.

Utilizarea limitatorului universal ca limitator
pentru tăieri orizontale şi limitator unghiular
(vezi figura N1)

–

Montaţi limitatorul universal

1

 în partea

stângă sau dreaptă a mesei de lucru pentru
ferăstrău

7

 sau pe extensia mesei de

27

. (vezi

„

Montarea limitatorului universal

“

,

pagina 395)

Indicaţie:

La tăierea cu unghi de înclinare

vertical limitatorul universal ar trebui montat

în partea dreaptă a pânzei de ferăstrău

.

–

Montaţi şina opritoare

36

 în funcţie de

dimensiunile piesei de lucru şi de unghiul de
înclinare în plan vertical reglat,

pe muchie

sau în poziţie orizontală

 pe limitatorul

universal

1

. (vezi

„

Montarea şinei opritoare

pe limitatorul universal

“

, pagina 395)

–

Reglaţi unghiul dorit de înclinare în plan
orizontal. (vezi

„

Reglarea unghiurilor de

înclinare în plan orizontal

“

, pagina 397)

–

Verificaţi dacă şina opritoare

36

 se află în

afara sectorului de tăiere.
Dacă este necesar slăbiţi şurubul fluture

34

,

deplasaţi şina opritoare

36

 şi strângeţi din

nou la loc şiurubul fluture

34

.

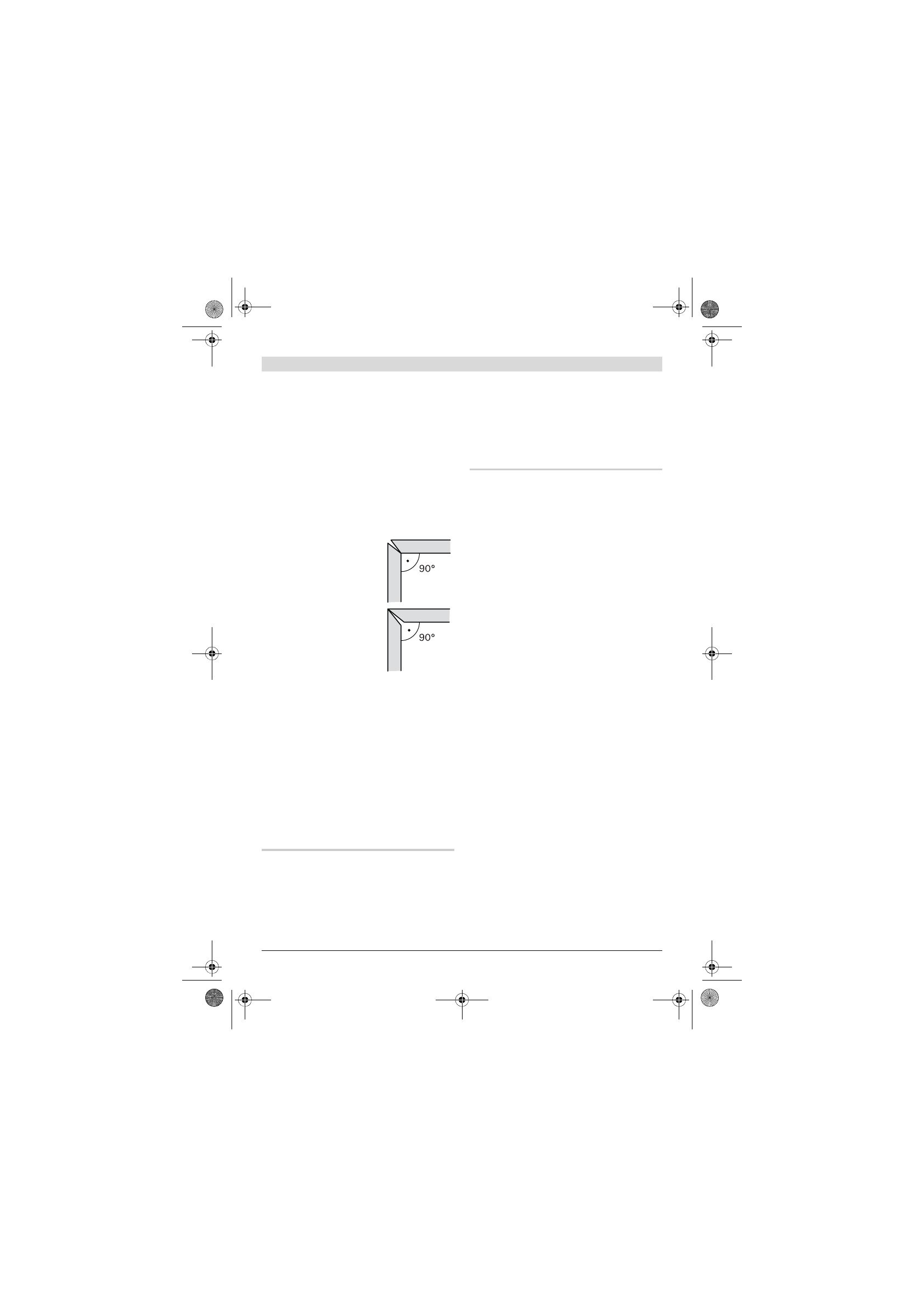

piese de lucru tăiate oblic fără
retezare

piese de lucru tăiate oblic cu
retezare
