Настроювання вертикального кута
розпилювання (пиляльний диск)

Настроювання діапазону кута розпилювання
від 0

°

 до 45

°

Вертикальний кут розпилювання можна
настроювати стандартно в діапазоні від 0

°

 до

45

°

.

–

Послабте ручку фіксації

22

 повертанням

проти стрілки годинника.

–

Настройте стандартний діапазон кутів
розпилювання (посуньте важіль

26

ліворуч).

–

Повертайте поворотну ручку

20

 до тих пір,

поки індикатор кута

21

 не покаже на шкалі

19

 необхідне значення кута розпилювання.

–

Знову затягніть ручку фіксації

22

.

Настроювання розширеного діапазону кута
розпилювання від

–

1,5

°

 до +46,5

°

Додатковий діапазон вертикальних кутів
розпилювання

±

1,5

°

 можна настроювати для

підрізання. Це допомагає уникнути утворення
щілин при з’єднанні заготовок на вус.

–

Послабте ручку фіксації

22

 повертанням

проти стрілки годинника.

–

Поверніть злегка поворотну ручку

20

 проти

стрілки годинника з положення 0

°

.

–

Настройте розширений діапазон кутів
розпилювання (посуньте важіль

26

праворуч).

–

Повертайте поворотну ручку

20

 до тих пір,

поки індикатор кута

21

 не покаже на шкалі

19

 необхідне значення кута розпилювання.

–

Знову затягніть ручку фіксації

22

.

Позначення лінії розпилювання
(див. мал. M)

Промінь лазера позначає лінію розпилювання
пиляльного диска. Це дозволяє точно
розташовувати заготовку і упорну планку

36

для розпилювання.

Перед початком розпилювання перевірте, чи
правильно відображається лінія
розпилювання (див. «Юстирування лазера»,
стор. 372). Лазерний промінь може при
інтенсивному використанні зсунутися,
наприклад, через дію вібрації.

–

Увімкніть промінь лазера за допомогою
вимикача

44

.

–

Вирівняйте позначку на заготовці за
лазерним променем.

Настроювання універсального упора

f

При всіх видах розпилювання спочатку
Вам треба переконатися, що пиляльний
диск ні при яких обставинах не зможе
зачепити упори (напрямну рейку 31 чи
упорну планку 36 універсального упора)
або інші деталі інструменту.

В залежності від режиму роботи універсальний
упор

1

 можна застосовувати по-різному:

–

в якості поперечного або кутового упора
при використанні електроінструменту у
якості протяжної циркулярної пилки,

–

в якості паралельного упора при
використанні електроінструменту у якості
настільної дискової пилки.

Використання універсального упора в якості
поперечного або кутового упора
(див. мал. N1)

–

Монтуйте універсальний упор

1

 ліворуч або

праворуч на столі

7

 або на подовжувачі

столу

27

. (див. «Монтаж універсального

упора», стор. 374)

Вказівка:

При розпилюванні під

вертикальними кутами монтуйте
універсальний упор

праворуч від

пиляльного диска

.

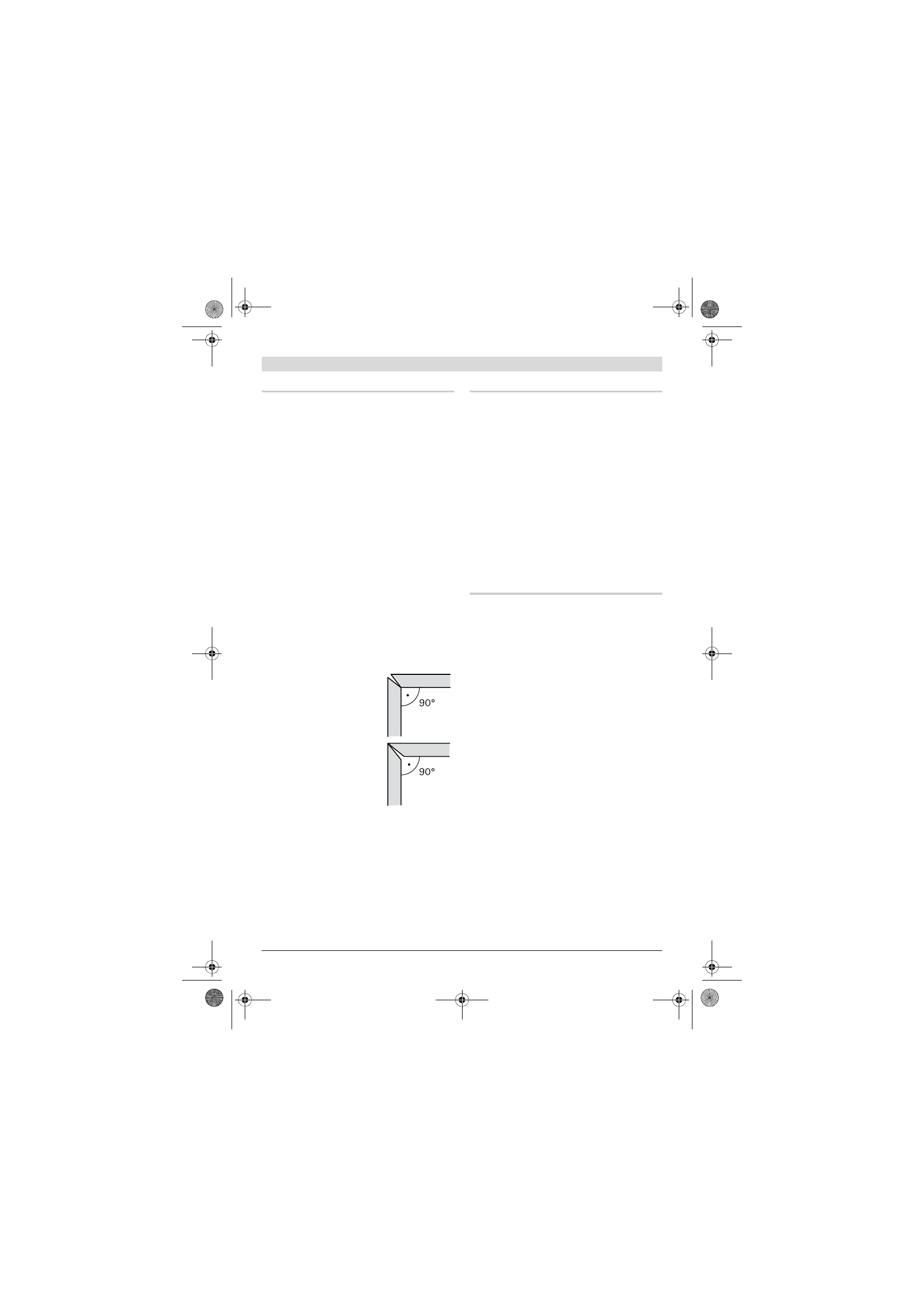

заготовки, розпиляні під
гострим кутом, без
підрізання

заготовки, розпиляні під
гострим кутом, із
підрізанням
