- 96 -

5-

 Shema predvidenega postopka varjenja

6-

  EVROPSKI  predpis,  ki  se  nanaša  na  varnost  in  izdelavo  naprave  za  obločno

varjenje.

7-

 Serijska  številka  za  identifikacijo  modela  naprave  (nepogrešljiva  za  tehnično

pomoč, oskrbo z rezervnimi deli in pri iskanju izvora naprave).

8-

  Predstavitev varilnega električnega kroga:

-   U

0

 :

 Maksimalna napetost v prazno .

-   I

2

/U

2

:

 Tok in napetost, ki se uporabljata pri varjenju.

-   X :

Izmenični odnos: kaze čas, v katerem varilni aparat lahko proizvede ustrezni

tok (isti stolpec). Izraža se v %, na podlagi cikla, ki traja 10 min (npr. 60% = 6 min

dela, 4 minute premora itd.).

    Če  so  faktorji  porabe  preseženi,  (40°  C  temperature  okolja)  pride  do  termične

zaščite (varilni aparat ostane v pripravljenosti, dokler se temperatura ne zniža).

-   A/V-A/V:

  kaže  sistem  uravnavanja  toka  pri  varjenju  (minimum    maksimum)  v

povezavi z napetostjo obloka.

9-

  Podatki o napajalni liniji:

-  U

1

:

Izmenična napetost in frekvenca napajanja varilnega aparata (dovoljeni limiti

±10%).

-  I

1 max

:

 Maksimalni tok, ki ga prenese linija.

-  I

1eff

:

Dejanski napajalni tok.

10-

:

Vrednost varovalk z zakasnjenim vklopom, potrebnih za zaščito linije.

11-

Simboli, ki se nanašajo na predpise o varnosti, katerih pomen je opisan v poglavju

1 “Splošna varnost pri obločnem varjenju”.

Opomba:  Na  zgoraj  opisani  ploščici  so  le  zgledi  vrednosti  simbolov  in  številk,  točni

tehnični podatki vašega varilnega aparata so navedeni na ploščici na vaši napravi.

3.2 DRUGI TEHNIČNI PODATKI

-  VARILNI APARAT:

glej tabelo 1 (TAB.1).

-  ELEKTRODNO DRŽALO:

glej tabelo 2 (TAB.2).

Teža varilnega aparata je navedena v tabeli 1 (tab. 1).
4. OPIS VARILNEGA APARATA

4.1 BLOKOVNE SHEME

Varilni aparat je sestavljen iz modulov, ki so izdelani na tiskanem vezju in optimizirani

za dosego najveèje zanesljivosti in èim manjšega vzdrževanja .

Ta varilni aparat krmili mikroprocesor, ki omogoča nastavljanje več parametrov. Z njimi

je omogočeno optimalno varjenje v vseh pogojih in na vseh materialih. Vendar je treba

dobro poznati njegove delovne lastnosti, da bi ga lahko popolnoma izkoristili.

Opis (SLIKA B)

1-

  Vhod  enofazne  napajalne  linije,  skupina  pretvornik  in  kondenzatorjev

niveliranja.

2-  Preklopni  mostièek  na  tranzistor  (IGBT)  in  gonilnike;

  spremeni  izravnano

enosmerno  linijsko  napetost  v  visokofrekvenèno  izmenièno  napetost  in  izvede

uravnavanje jakosti glede na tok/napetost zahtevanega varjenja.

3-  Transformator  za  visoko  napetost:

primarno  navitje  se  napaja  z  napetostjo,

pretvorjeno iz bloka 2; ta rabi za prilagajanje napetosti in toka vrednostim, ki so

potrebne  za  obloèno  varjenje,  in  hkrati  galvansko  izolira  tokokrog  varjenja  od

napajalne linije.

4-  Sekundarni  pretvorni  mostièek  z  induktanènim  niveliranjem:

  pretvori

izmenièno  napetost/tok,  ki  jo  proizvaja  s  sekundarnim  navitjem  v  enosmerno

napetost/tok z nizkim valovanjem.

5-  Preklopni mostiček na tranzistor (IGBT) in gonilniki;

 spremeni izhodni tok na

sekundarnem izhodu iz enosmernega v izmenični tok za varjenje TIG AC (èe so ti

prisotni).

6-  Kontrolna  elektronika  in  regulacija;

  v  hipu  preveri  vrednost  varilnega  toka

in  ga  primerja  z  vrednostjo,  ki  jo  nastavi  operater;  modulira  komandne  impulze

gonilnikov IGBT, ki izvajajo uravnavanje.

7-  Krmilna  logika  za  delovanje  varilnega  aparata:

    nastavitev  varilnih  ciklov,

krmiljenje aktivatorjev, nadzor varnostnih sistemov.

8-

Plošča za izvajanje nastavitev in prikaz parametrov in načinov delovanja.

9-  Generator s površinskim začetkom HF

(èe so ti prisotni).

10-  Električni ventil za zaščitni plin EV.

11-  Ventilator za hlajenje varilnega aparata.

12-  Daljinsko uravnavanje.
4.2 KONTROLNI SISTEM, URAVNAVANJE IN POVEZAVA

4.2.1 ZADNJA PLOŠČA (slika C)

1-

Napajalni kabel 2 fazi + ozemljitvena faza (1~) ali 3 faze + ozemljitvena faza (3~).

2-

Glavno stikalo O/OFF - I/ON.

3-

Spojka  za  povezovanje  plinske  cevi  (reduktor  tlaka  na  jeklenki  -  varilnem

aparatu).

4-

Priključek za daljinsko krmiljenje:

Na  varilni  aparat  je  mogoče  z  ustreznim  14  polnim  priključkom  na  zadnji  strani

priključiti  več  različnih  tipov  daljinskega  krmiljenja.  Aparat  vsako  napravo

samodejno prepozna in omogoča prilagajanje naslednjih parametrov:

- Daljinsko krmiljenje s potenciometrom:

  če  zavrtite  ročico  potenciometra,  se  spremeni  glavni  tok  z  minimalnega  na

absolutni  maksimum.  Uravnavanje  glavnega  toka  je  mogoče  izvajati  le  z

daljinskim krmiljenjem.

- Daljinsko krmiljenje s pedalom:

  Vrednost toka se določa s položajem pedala (od minimalnega do maksimalnega,

nastavljenega na glavnem potenciometru). V načinu TIG 2 KORAKA bo pritisk

na pedal uravnaval začetek delovanja aparata namesto gumba na elektrodnem

držalu.

- Daljinsko krmiljenje z dvema potenciometroma:

  prvi  potenciometer  uravnava  glavni  tok.  Drugi  potenciometer  uravnava

drugi  parameter,  ki  je  odvisen  od  aktiviranega  načina  varjenja.  Če  zavrtite  ta

potenciometer,  se  prikaže  parameter,  ki  se  spreminja  (tega  ni  več  mogoče

krmiliti z ročico na plošči). Pomen drugega potenciometra: ARC FORCE, če je v

načinu MMA, in KONČNA RAMPA, če je v načinu TIG.

4.2.2 Sprednja plošča SLIKA D1

1-

Hitri pozitivni priključek (+) za priklop varilne žice.

2-

Hitri negativni priključek (-) za priklop varilne žice.

3-

Priključek za priključitev kabla za gumb na elektrodnem držalu.

4-

Spojka za povezavo plinske cevi elektrodnega držala TIG.

5-

Krmilna plošča.

6-

Gumbi za izbiro načina varjenja:

6A

ODDALJENO KRMILJENJE

  Omogoča prenos nadzora nad varilnimi parametri na daljinsko krmiljenje.

6b

MMA-TIG LIFT

  Način  delovanja:  varjenje  z  oplaščeno  elektrodo  (MMA)  in  varjenje  TIG  z

vzpostavitvijo obloka s kontaktom (TIG LIFT).

7-  Gumb za izbiro nastavitev.

Gumb

 izbere nastavitev, ki se jo uravna z ročico kodirnika

(8)

;

vrednost in merska enota sta prikazani na zaslonu

(10)

 in s svetlečo diodo

(9)

.

OPOMBA:

    Nastavitve  parametrov  so  proste.  Vendar  pa  obstajajo  kombinacije

varilnih  vrednosti,  ki  nimajo  praktičnega  pomena  pri  varjenju;  v  takem  primeru

varilni aparat morda ne bo pravilno deloval.

OPOMBA:

PONASTAVLJANJE VSEH TOVARNIŠKIH NASTAVITEV (RESET)

Ko  pritisnete  gumb

(7)

pri  vklopu

se  prikažejo  privzete  vrednosti  za  vse  varilne

parametre.

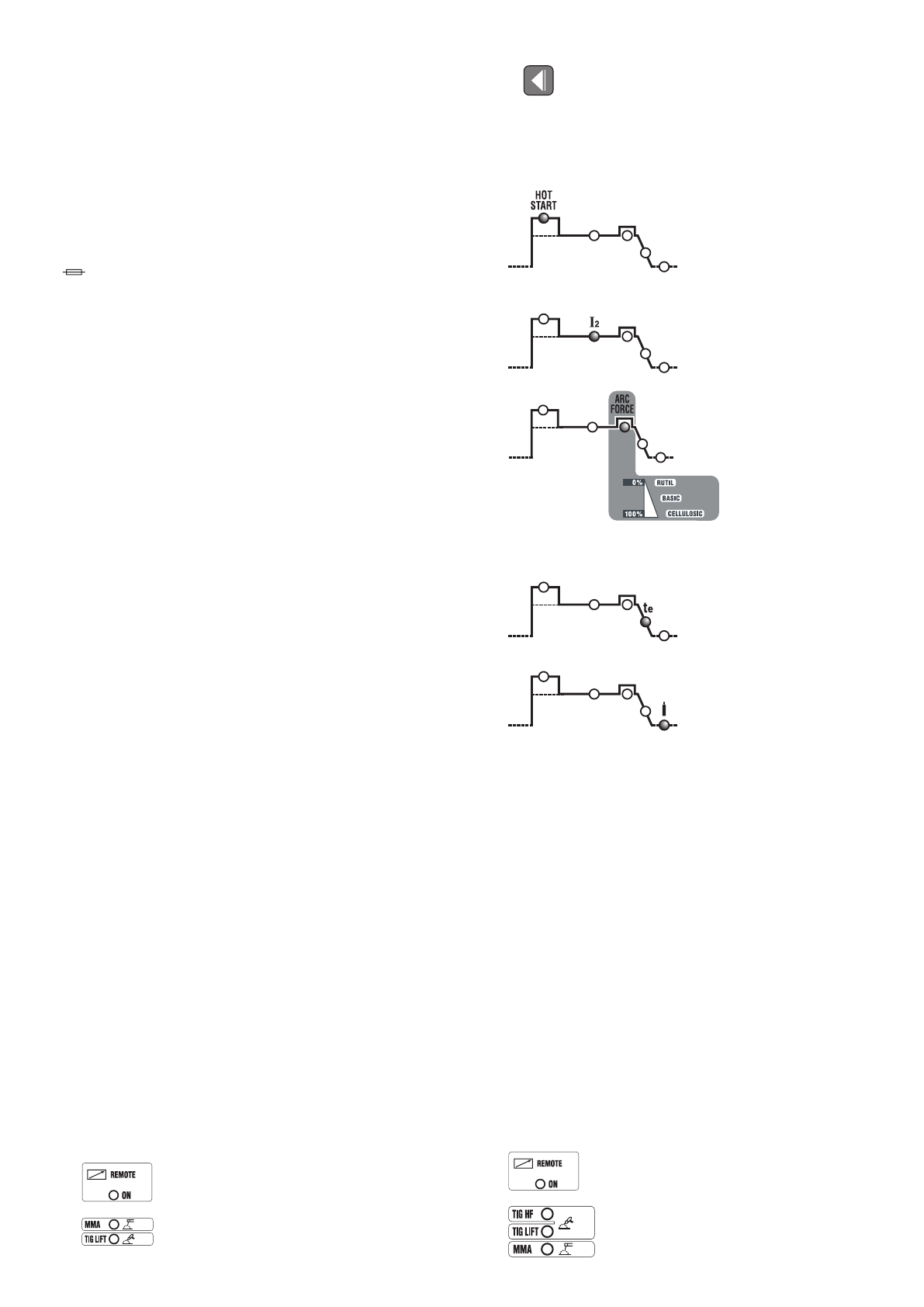

7a

 HOT START

  V načinu MMA predstavlja previsok dinamični tok “HOT START” (uravnavanje

0÷100);  na  zaslonu  je  navedba  povečanja  odstotka  glede  na  vrednost

izbranega varilnega toka. Ta nastavitev izboljša zagon.

7b

 GLAVNI TOK (I

2

)

  Pri načinih TIG, MMA je to varilni tok, merjen v amperih.

7c

 MOČ OBLOKA

  V načinu MMA predstavlja previsok dinamični tok “ARC FORCE” (uravnavanje

0÷100%);  na  zaslonu  je  navedba  povečanja  odstotka  glede  na  vrednost

vnaprej  izbranega  varilnega  toka.  Ta  nastavitev  izboljša  pretok  varjenja,

preprečuje lepljenje elektrode na varjenec in omogoča uporabo različnih tipov

elektrod.

7d

 KONČNA RAMPA (t

e

)

  V  načinu TIG  predstavlja  čas  končna  rampa  (nastavitev  0.1÷10  s);  s  tem  se

izognemo končnemu kraterju varilne sledi (od I

2

 do 0).

7e

 POSTGAS

  V načinu TIG predstavlja čas postgasa v sekundah (nastavitev 0.1÷25 s); ščiti

elektrodo in varilni krater pred oksidacijo.

8-

 Ročica kodirnika za nastavitev varilnih parametrov, ki se izbirajo s tipko

(7)

.

9-

  Rdeča svetleča dioda prikazuje mersko enoto.

10-

  Alfanumerični zaslonček.

11-

LED za signalizacijo ALARMA (aparat je blokiran).

Ponoven vžig je samodejen, ko je odstranjen vzrok alarma.

Sporočila o alarmih, ki se prikažejo na zaslonu

(10)

:

- “AL1”  :

  poseg termične zaščite glavnega vezja.

- “AL2”  :

poseg termične zaščite pomožnega vezja.

- “AL3”  :

poseg zaščite pred prenapetostjo napajalne linije.

- “AL4”  :

poseg zaščite pred prenizko napetostjo napajalne linije.

- “AL5”  :

poseg zaščite pred previsoko primarno temperaturo.

-

“AL6”  :

  poseg zaščite zaradi odsotnosti faze na napajalni liniji.

-

“AL7”  :

  preveč  prahu  v  notranjosti  varilnega  aparata,  povrnitev  v  prvotno

stanje z:

  - čiščenjem notranjosti naprave;

  - pritiskom na tipko na krmilni plošči.

-

”AL8”  :

  Pomožna napetost zunaj območja.

Ko varilni aparat ugasnete, se lahko za nekaj sekund pojavi signalizacija

“OFF”

.

OPOMBA.:  SHRANJEVANJE IN PRIKAZ ALARMOV

Pri vsakem alarmu se shranijo nastavitve aparata. Zadnjih 10 alarmov je mogoče

priklicati na naslednji način:

Za nekaj sekund pritisnite gumb

(6a)

 “ODDALJENO KRMILJENJE”.

Na  zaslonu  se  prikaže  napis  “AY.X”,  pri  čemer  pomeni  “Y”  številko  alarma  (A0

najnovejši, A9  najstarejši),  “X”  pa  pomeni  tip  zabeleženega  alarma  (od  1  do  8,

glejte AL1 ... AL8).

12-

  Zelena svetleča dioda prikazuje vključeno moč.

4.2.3 Sprednja plošča slika D2

1-

Hitri pozitivni priključek (+) za priklop varilne žice.

2-

Hitri negativni priključek (-) za priklop varilne žice.

3-

Priključek za priključitev kabla za gumb na elektrodnem držalu.

4-

Spojka za povezavo plinske cevi elektrodnega držala TIG.

5-

Krmilna plošča.

6-

Gumbi za izbiro načina varjenja:

6A

ODDALJENO KRMILJENJE

  Omogoča prenos nadzora nad varilnimi parametri na daljinsko krmiljenje.

6b

TIG - MMA
