- 52 -

  For å flytte kontrollen av sveiseparametrene til fjernkontrollen.

6b

TIG - MMA

  Funksjonsmodus:  sveising  med  kledd  elektrod  (MMA),  TIG-sveising  med

aktivering  av  buen  ved  høy  frekvense  (TIG  HF)  og  TIG-sveising  med

kontaktaktivering av buen (TIG LIFT).

6c

AC/DC

  TIG-modus  muliggjør  valg  mellom  sveising  med  DC  og  sveising  med  AC

(funksjon som kun finns i modellene AC/DC).

6d

2T - 4T - SPOT

  I TIG-modus kan du velge mellom kommando med 2 faser, 4 faser eller med

punktesveisetimer ( SPOT ).

6e

PULSE - PULSE EASY - BiLEVEL

  I  TIG-moduset,  kan  du  bruke  denne  funksjonen  for  å  velge  mellom  pulsert

sveiseprosess, fordefiniert pulsert effekt og bi-level. Da LED-indikatorene ikke

lyser, betyr det at standardsveiseprosessen er aktivert.

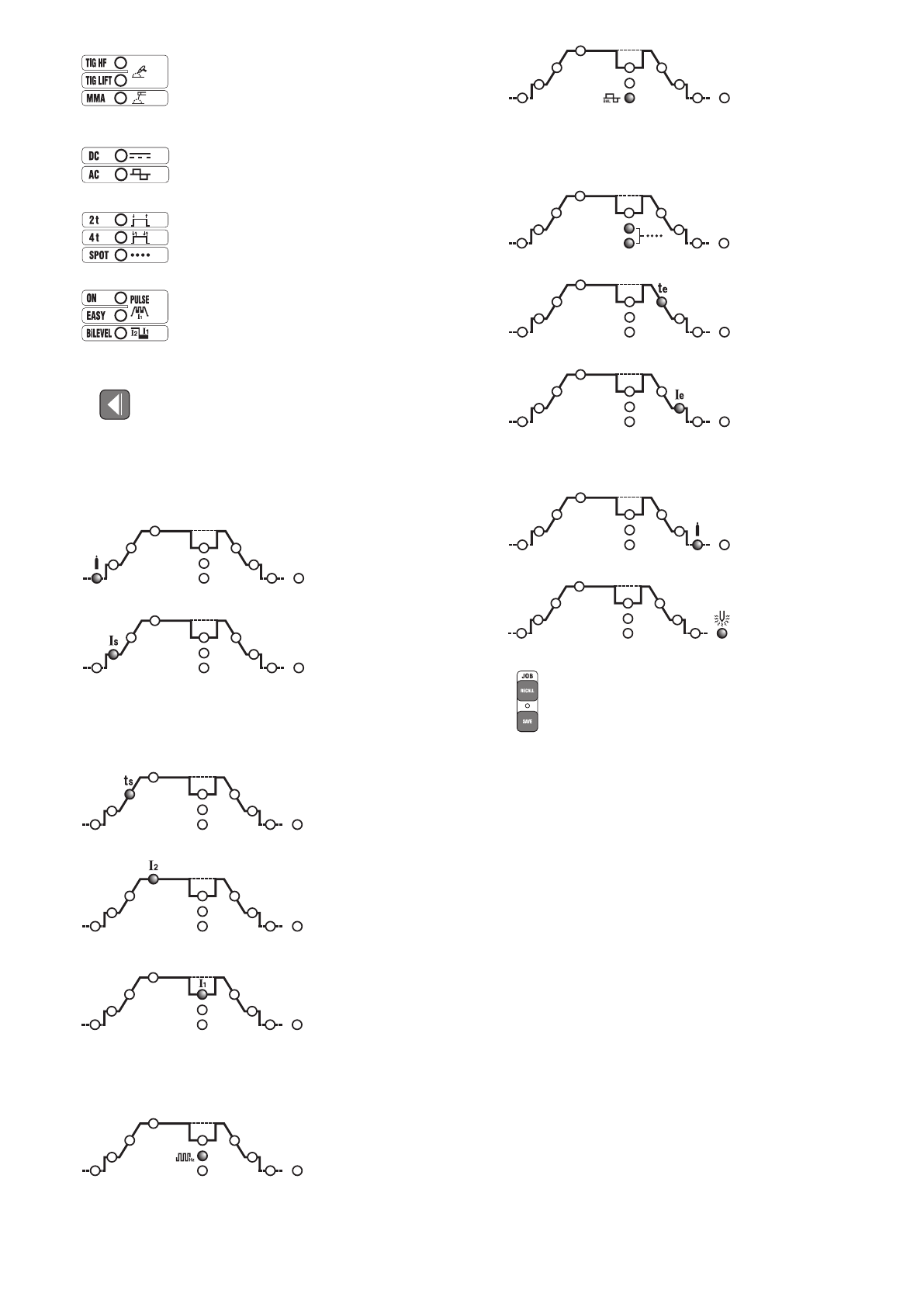

7-  Tast for valg av parametrene som skal stilles inn.

Tasten

 velger parameteren som du skal regulere med Encoder-kontrollen

(9)

;

verdiet og måleenheten blir vist på skjermen

(10)

 og lysindikatoren

(11)

.

BEMERK:

 parameterinnstilling er fri, men det er noen kombinasjoner av verdier

som  ikke  har  noen  praktisk  betydning  for  sveiseprosedyren.  I  dette  fall,  kan

sveisebrenneren ikke fungere korrekt.

BEMERK: TILBAKESTILLING AV ALLE FABRIKKSPARAMETRER (RESET)

Hvis du trykker på tastene (8) samtidigt ved aktivering, går alle sveiseparametrene

tilbake til standardverdiene.

7a

 FORGASS

    Moduset TIG/HF representerer tiden for ETTERGASS i sekunder (regulering

fra 0÷5 sek). Forbedrer sveisebrennerens oppstart.

7b

 HOVEDSTRØM (I

START

)

I TIG-moduset 2 faser og SPOT det innledende verdiet for strømmen I

S

 som

kvarstår under en fast tid med nedtrykt brennertast (regulering i Ampere).

Moduset TIG 4 faser representerer begynnelsesspenning for hele tiden som

du holder sveisebrennerens tast nedtryckt (regulering i Ampere).

    Moduset  MMA  representerer  dynamisk  overspenning“HOT  START”

(regulering 0÷100%). Med skjermindikasjon om prosentøkingsverdiet i forhold

til  verdiet  for  sveisestrømmen  du  har  valgt.  Denne  reguleringen  forbedrer

sveiseprosedyren.

7c

 BEGYNNELSESRAMPE (t

START

)

  I TIG-moduset representerer dette tiden for strømmens innledende rampe (fra

I

S

 til I

2

) (regulering 0.1÷10 sek.). I OFF er rampen ikke tilstede.

7d

HOVEDSTRØM (I

2

)

  Moduset  TIG  AC/DC,  MMA  representerer  utgangsspenning  I

2

.  Moduset

PULSERT BI-LEVEL er spenningen på høyeste nivå (maks.). Parameteren er

målt i  Ampere.

7e

BASSTRØM - ARC FORCE

  Moduset TIG 4 faser BI-LEVEL og PULSERT, representerer I

1

 strømsverdiet

som kan veksles mellom hovedstrømmen I

2

 under sveiseprosedyren. Verdiet

er indikert i ampere.

  Moduset MMA representerar dynamisk overstrøm “ARC-FORCE” (regulering

0÷100%)  med  indikasjon  på  skjermen  om  prosentuell  øking  i  forhold  til

sveisestrømsverdiet  du  har  valgt  tidigere.  Denne  reguleringen  forbedrer

sveiseprosedyren og unngår at elektorden fastner ved stykket.

7f

FREKVENSE

  Moduset  TIG  PULSERT  representerere  impulsfrekvensen.  Modellene  AC/

DC  i  modus  TIG  AC  (med  avaktivert  tast)  representerer  frekvensen  for

sveisestrømmen.

7g

 BALANS

  Moduset  TIG  PULSERT,  representerer  forholdet  (i  prosent)  mellom  tiden

hvor  strømmen  er  på  et  høyere  nivå  (hovedsveisespenning)  og  den  totale

impulseperioden.  Dessuten  for  modellene  AC/DC,  i  TIG  AC-modus  (med

avaktivert  impuls),  indikerer  parameteren  som  er  representert  forholdet  (i

prosent)  mellom  tiden  for  spenningens  positive  utgang  fra  EN-  (negativ

elektrod)  og  totalperioden  for  vekselstrømmen.  Ju  større  verdietet  EN-  er,  ju

større er penetrasjonen (regulering i %)

(TAB. 4)

.

7h

SPOTTID

  Moduset  TIG  (SPOT)  representerer  sveisingens  varighet  (regulering

0.1÷10sek.).

7k

SLUTTRAMPE (t

END

)

  I TIG-moduset representerer dette tiden for strømmens sluttrampe (fra I

2

 til Ie)

(regulering 0.1÷10sek.). I OFFer rampen ikke tilstede.

7l

SLUTTSTRØM (I

END

)

  Moduset TIG 2 faser representerer sluttstrømmen kun hvis SLUTTRAMPEN

(7k)

 er innstillt på et verdi over null (>0.1 sek.).

  TIG 4-modustidene representerer sluttstrømmen for hele tiden som du holder

sveisebrennertasten nedtrykt.

  Målene er uttrykt i Ampere.

7m

 ETTERGAS

  Moduset  TIG  representerer  tiden  for  ETTERGASS  i  sekunder  (regulering

0.1÷25sek.) og beskytter elektroden og fusjonsbadet mot oksidering.

7n

FOROPPVARMINGSELEKTROD

I  TIG-moduset  representerer  AC  verdiet  for  strømmen  multiplisert  med

foroppvarmingstiden av tungstenelektroden til buen tennes.

8-  JOB

Tastene  ”RECALL”  og  ”SAVE”  er  brukt  for  memorisering  og  tilbakekalling  av

personelige programmer.

9-

Encoderratt for innstilling av sveiseparametrene som kan velges med tasten

 (7).

10-

  Alfanumerisk skjerm.

11-

  Rød lysindikator, indikasjon av målenhet.

12-

  Grønn lysindikator, strøm til.

13-

LED som signalerer ALARM (maskinen er blokkert).

Tilbakestillingen skjer automatisk da årsaken til alarmen forsvinner.

Alarmemeldinger på skjermen

(10)

:

-  ”AL1”  :

  aktivering av termisk vern i hovedkretsen.

-  ”AL2”  :

aktivering av subkretsens termiske verneutstyr.

-  ”AL3”  :

aktivering av verneutstyret mot overspenning i forsyningssystemet.

-  ”AL4”  :

aktivering av verneutstyret mot underspenning i forsyningssystemet.

-  ”AL5”  :

aktivering av verneutstyret mot hovedsaklig overtemperatur.

-

”AL6”  :

  aktivering av verneutstyret mot fasmangel i forsyningssystemet.

-

”AL7”  :

  altfor mye støvdeponering inni sveisebrenneren. Tilbakestill med:

  - innvendig maskinerengjøring;

  - skjermtast på kontrollpanelet.

-

”AL8”  :

  ekstra strømforsyning utenfor feltet.

- ”AL9”  :  aktivering av vernet mot utilstrekkelig trykk i brennerens vannkjølekrets.

Tilbakestilling skjer ikke automatisk.

Då  du  slår  fra  sveisebrenneren,  kan  signaliseringen  ”OFF”  bli  vist  i  noen

sekunder.

BEMERK: MEMORISERING OG ALARMINDIKASJON

Ved hvert alarm blir maskininnstillingene memorisert. Det er mulig å tilbakekalle

de seneste 10 alarmene på følgende måte:

Trykk på tasten

(6a)

 “FJERNKONTROLL” i noen sekunder.

På  skjermen  blir  teksten  “AY.X”  vist  hvor  “Y”  indikerer  alarmnummeret  (A0  det

siste alarmet, A9 meget gammelt alarm) og “X” indikerer alarmtype som har blitt

registrert (fra 1 til 8, se AL1 ... AL8).

4.3 MEMORISERING OG TILBAKEKALLING AV PERSONELIGE PROGRAMMER

Introduksjon

Sveisebrenneren  kan  memorisere  (SAVE)  programmer  som  gjelder  parametrer  som

gjelder for en spesiell sveiseprosedyre. Hvert personelig programmer kan tilbakekalles

(RECALL)  når  du  ønsker  slik  at  brukeren  har  sveisebrenneren  klar  for  bruk  for

spesifike prosedyrer som har optimerts tidigere. Sveisebrenneren kan memorisere 9

personelige programmer.

Memoriseringsprosedyre (SAVE)

Da du har regulert sveisebrenneren i optimal modus før en sveiseprosedyre, gå frem

på denne måten (

FIG. D2

):

a) Trykk på tasten

(8)

 “SAVE” i tre sekunder.

b) ”S_” blir vist på skjermen (10) og et nummer mellom 1 og 9 blir vist.

c)  Drei  ratten  (9)  og  velg  nummeret  som  er  brukt  for  å  memorisere  programmet  du

skal bruke.
